工业重载型皮带输送架结构设计

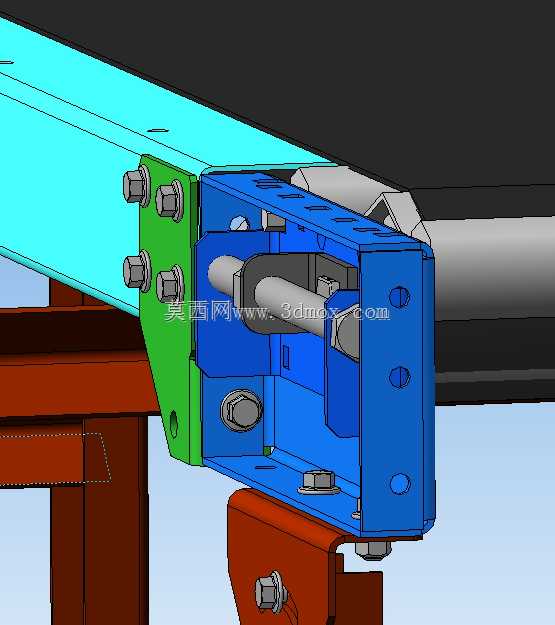

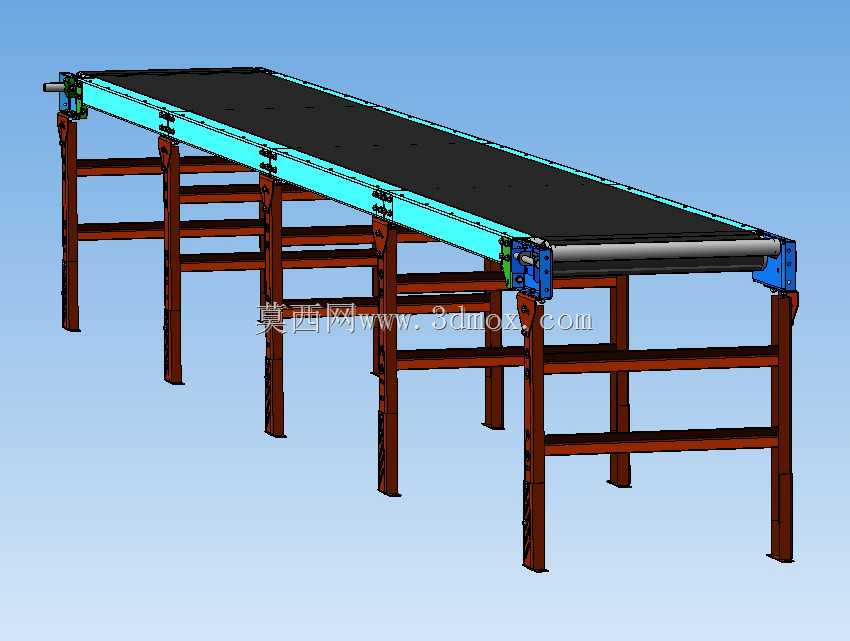

该带式输送设备主要面向车间内工序间物料转运、仓储出入库输送、加工线工件流转场景设计，可适配箱装件、袋装物料、成型工件等多种形态货品的水平输送需求，也可根据现场布局调整支腿高度实现小角度倾斜输送，适配不同工位的高度差对接需求。设备主体采用型钢焊接机架作为承载基础，支腿采用等边角钢组焊为H型支撑结构，相邻支腿间设置横向拉筋强化整体刚性，避免长距离输送时机架出现挠度变形，支腿底部预留安装孔位，可通过膨胀螺栓与地面固定，也可加装脚轮实现工位灵活移动。输送面采用平型皮带作为承载构件，两侧机架设置皮带防跑偏挡边结构，两端主从动辊筒采用带座轴承安装，驱动端预留电机安装位，可根据输送载荷需求匹配对应功率的减速电机，张紧结构设置在从动辊端，通过调节螺栓调整辊筒间距实现皮带张紧度调整，无需拆解机架即可完成日常维护调整。设计过程中优先考虑现场安装的便捷性，机架分段采用螺栓拼接结构，可根据现场输送长度需求灵活增减机架段，单段机架长度控制在常规运输尺寸范围内，避免超长件运输受限。设备两侧预留光电传感器、挡停机构的安装孔位，可直接对接自动化生产线的控制系统，实现工件到位检测、定点挡停、积放输送等功能，无需二次加工改孔。皮带下方设置托辊组，间隔根据输送物料的单重调整，重载场景下可缩小托辊间距避免皮带下垂撒料，轻载场景可适当放大托辊间距降低制造成本。设备安装边界需预留两侧各300mm的维护空间，用于皮带更换、轴承润滑、张紧度调整等日常操作，驱动端需预留电机接线与散热空间，避免与周边设备干涉。整体结构无复杂异形构件，所有型材、辊筒、紧固件均采用通用标准件，加工难度低，备件采购便捷，适合中小批量加工制作，可广泛应用于机械加工、食品包装、电商仓储、家电组装等多个行业的物料输送环节，可根据实际使用场景调整皮带宽度、机架长度、支腿高度等参数，适配不同的输送载荷与工位对接需求。
