全景运动相机固定安装支架结构设计

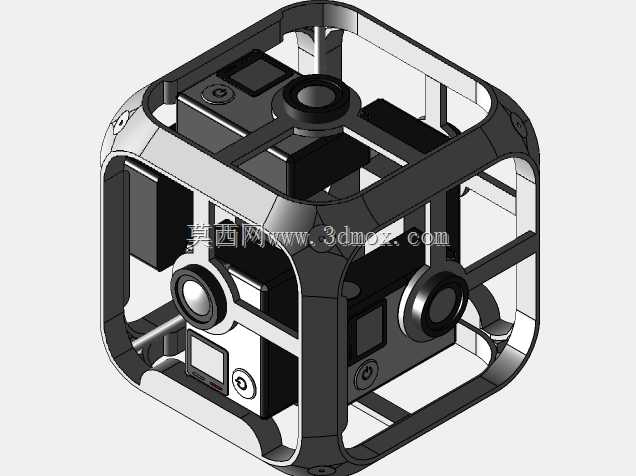

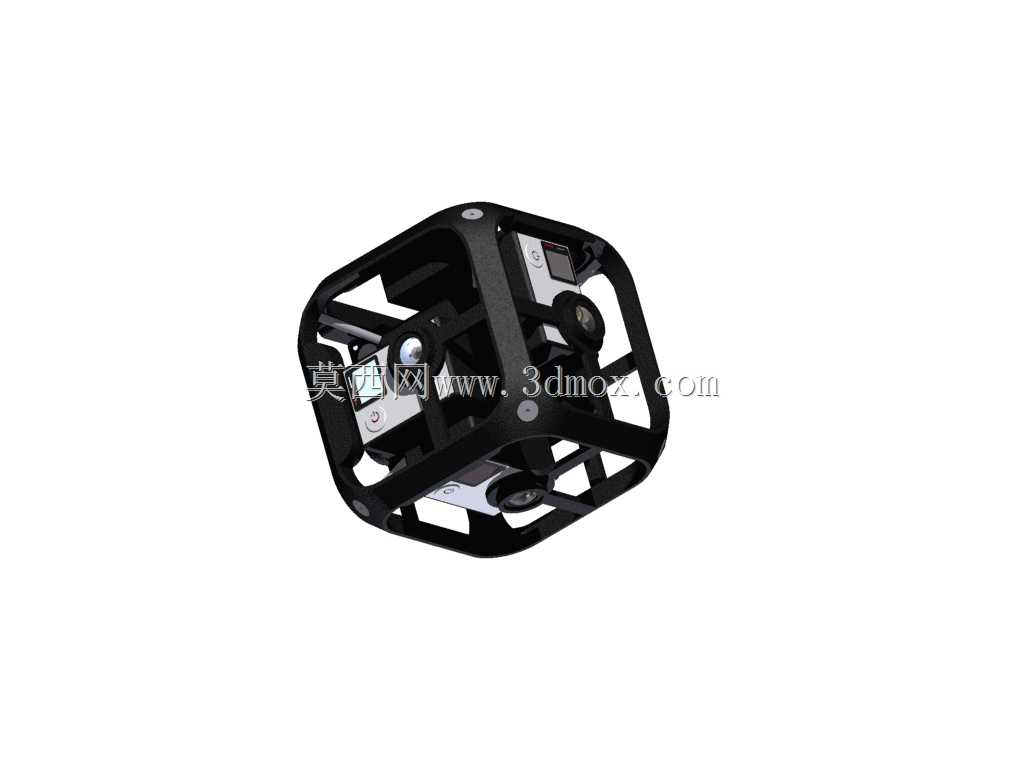

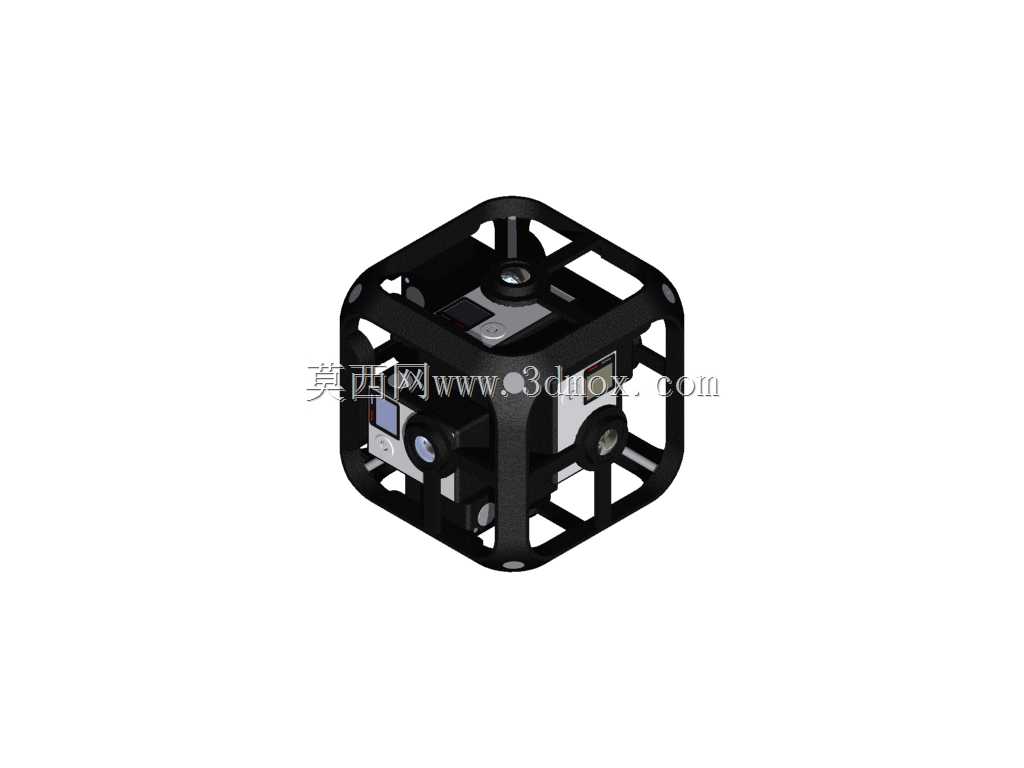

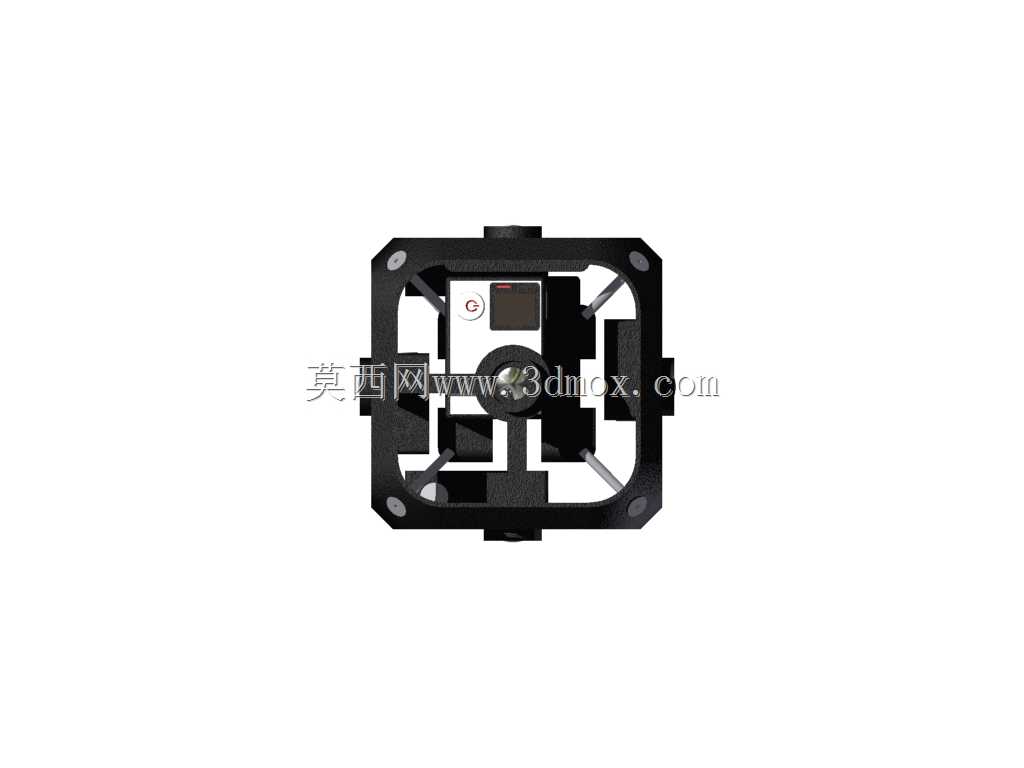

这套结构主要面向户外极限运动、特种巡检、多视角影像采集场景的摄像设备搭载需求，核心是为全景运动相机提供可靠的安装承载与防护能力。实际使用中，这类支架常被装配在骑行头盔、无人机挂载点、越野车辆外覆件、工业巡检机器人本体上，既要保证相机镜头无遮挡实现360度全域取景，又要抵消运动过程中的振动冲击，避免画面抖动或者设备脱落。从结构设计逻辑来看，整体采用方形外框作为承载主体，框架四角预留了标准安装孔位，可兼容市面主流的快装板、绑带、磁吸底座等连接配件，安装边界控制在常规运动相机外接配件的通用尺寸范围内，不需要额外定制转接件就能完成装配。框架内部设置了多组弹性限位筋，对应相机本体的边角位置做了避让，既可以把相机牢牢卡在框架中心位置，避免横向、纵向的窜动，又不会遮挡镜头、按键以及数据接口，日常使用时不需要拆下支架就能完成开关机、参数调整、数据导出等操作。考虑到户外使用的复杂工况，框架的镂空结构做了针对性优化，在保证结构强度的前提下尽可能削减整体重量，降低挂载端的负重压力，同时镂空区域可以引导气流穿过，减少高速运动时的风阻对拍摄稳定性的影响，也能避免雨天或者涉水后积水残留对设备造成侵蚀。设计过程中特意将相机的安装位设置在框架中心平面，保证各个方向的镜头到框架边缘的距离一致，不会因为支架边框进入拍摄视野造成画面黑边，同时框架边缘做了加厚处理，当设备发生意外跌落或者碰撞时，外框会先接触受力，通过自身的形变吸收冲击能量，避免相机本体直接受撞损坏。针对不同的安装场景，框架外侧的四个安装面都做了平面度处理，不管是正面、背面还是侧面贴装固定，都能保证安装面与承载基体完全贴合，不会出现倾斜导致的拍摄视角偏移，安装孔位采用等间距设计，支持多支架拼接组合，可实现多台相机的阵列式搭载，满足特殊场景下的多机位同步拍摄需求。
