桁架式起重作业尾杆结构设计

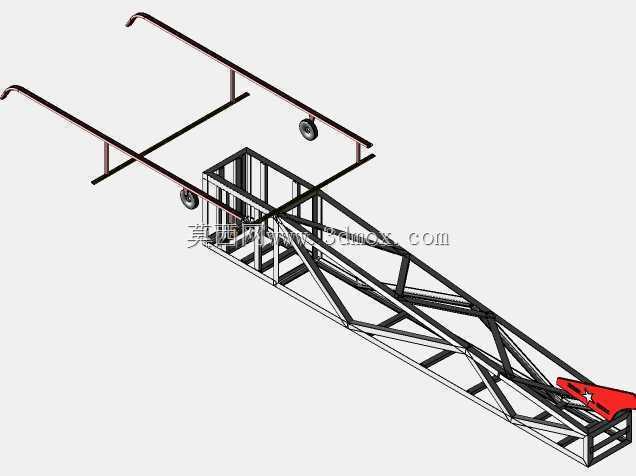

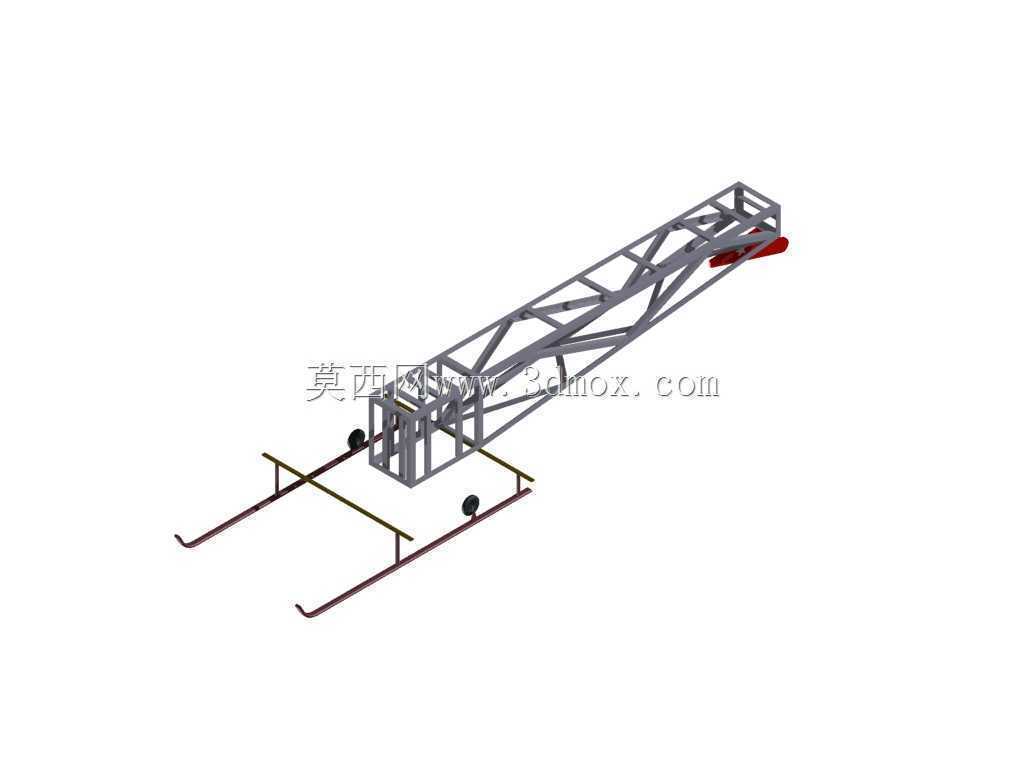

　　在户外起重吊装、输电线路架设、小型设备高空转运这类作业场景里，尾杆作为起重设备的延伸受力构件，承担着分散吊点载荷、拓展作业覆盖半径、调整吊索受力角度的核心作用，尤其在场地受限、大型起重设备无法进场的山地、厂区边角、城区窄巷作业环境中，这类桁架式尾杆的结构合理性直接决定作业效率与施工安全。从结构设计逻辑来看，这款尾杆采用空间桁架构型，主弦杆选用等边角钢拼接，腹杆按照三角形稳定构型排布，相比同截面的实腹式构件，整体自重降低40%以上，同时能保证轴向受压、受弯时的结构刚度，避免长距离伸臂时出现过大下挠。尾杆末端设置的双滑靴支撑结构，是针对地面拖拽移位场景设计的，滑靴采用弯折型钢制作，接触地面的边缘做了圆弧过渡，

　　作业时可配合牵引设备在平整硬地面完成小范围移位，无需额外吊装设备辅助移位，滑靴上方的横向限位杆，可在尾杆俯仰调整时抵住支撑基座，防止杆体侧滑偏移。杆体靠近基座端设置的两组行走轮，是短距离转场的辅助结构，当尾杆需要在作业面内移动位置时，可将杆体俯仰至一定角度让行走轮接触地面，配合人力即可完成10米范围内的位置调整，相比完全依靠吊装转运，能大幅减少辅助作业时长。杆体顶端的红色限位挡块，是吊索行程的硬限位结构，当吊索滑车沿主弦杆滑动至顶端时，挡块会抵住滑车框架，防止滑车脱出杆体造成坠物风险，挡块采用螺栓连接固定，磨损后可快速更换，无需对主弦杆做切割焊接修复。从安装边界来看，这款尾杆的基座连接端采用标准销轴孔设计，可匹配多数中小型起重扒杆、

　　轻型起重机的臂头连接座，销轴孔的同轴度公差控制在0.2mm以内，安装时无需额外修配即可完成铰接，杆体的桁架腹杆间距预留了足够的走绳空间，吊索、风缆绳可沿杆体内部空间排布，避免作业时绳索与外部构件刮蹭。设计过程中针对不同作业仰角做了受力校核，当杆体仰角在30度到70度区间内时，主弦杆的最大压应力低于材料许用应力的60%，腹杆的剪应力留有足够安全余量，可匹配额定起重量范围内的吊装作业需求。杆体的所有焊接节点均采用满焊工艺，焊后做了应力释放处理，避免长期交变载荷下出现焊缝开裂，表面的防腐涂装可适应户外露天作业的日晒雨淋环境，减少日常维护频次。在实际作业中，这款尾杆可搭配手动卷扬机或小型电动卷扬使用，风缆绳可固定在杆体预设的拉耳位置，拉耳的焊接位置经过受力优化，不会对主弦杆造成额外的应力集中，作业前只需调整好风缆绳的张紧度，即可保证杆体在吊装过程中的整体稳定性。
