带剪切功能的金属带材冷轧加工设备结构

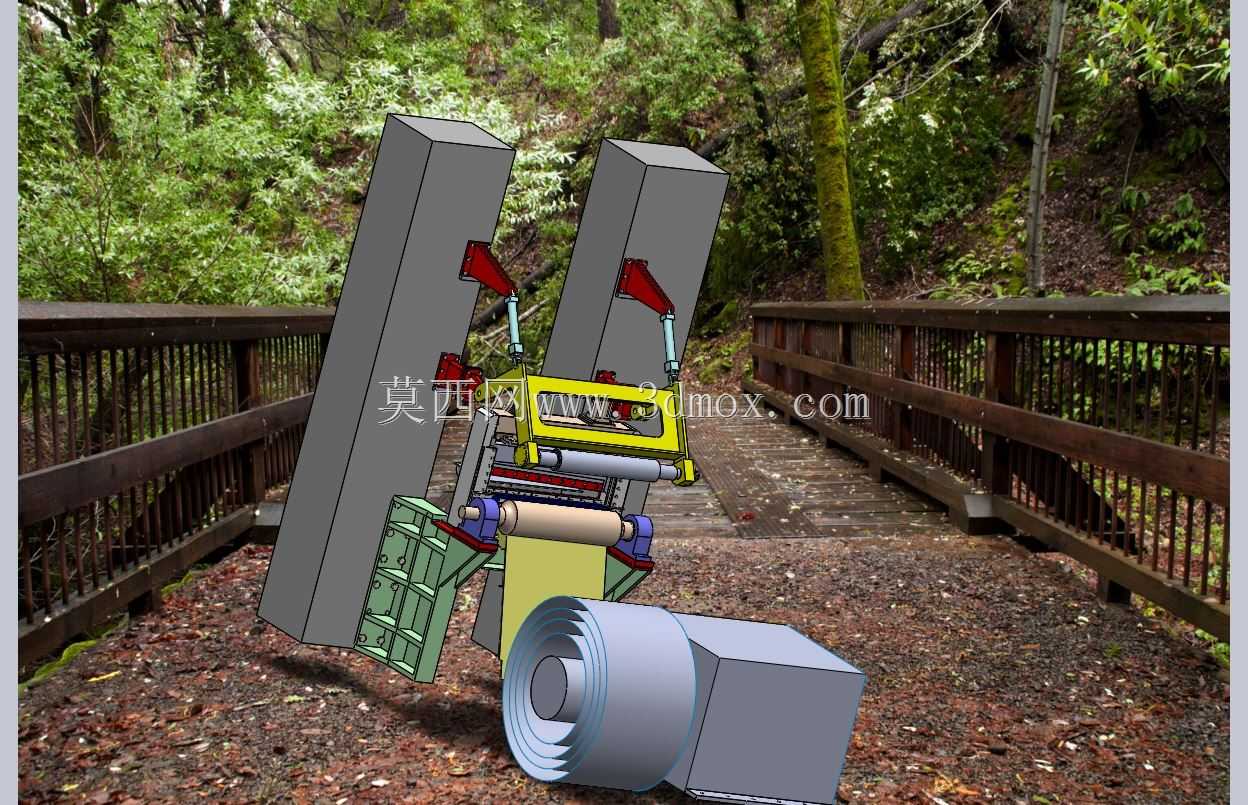

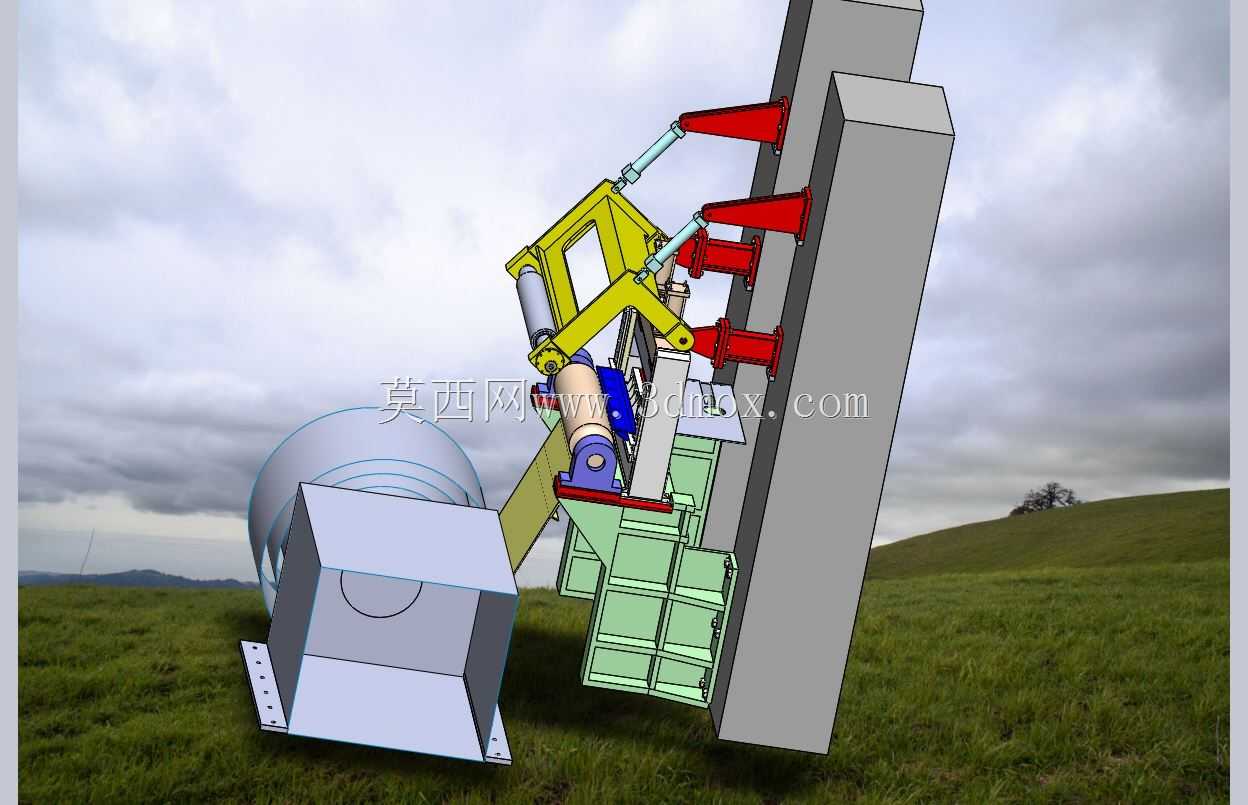

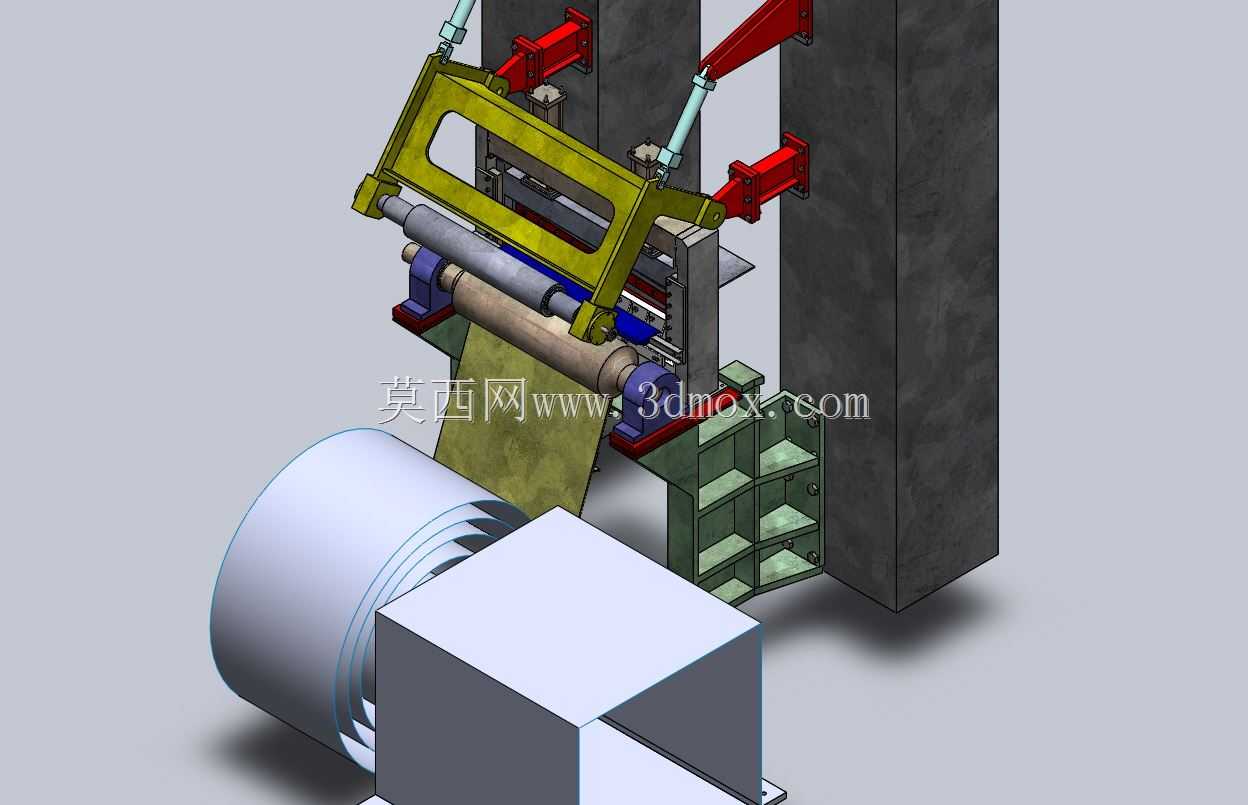

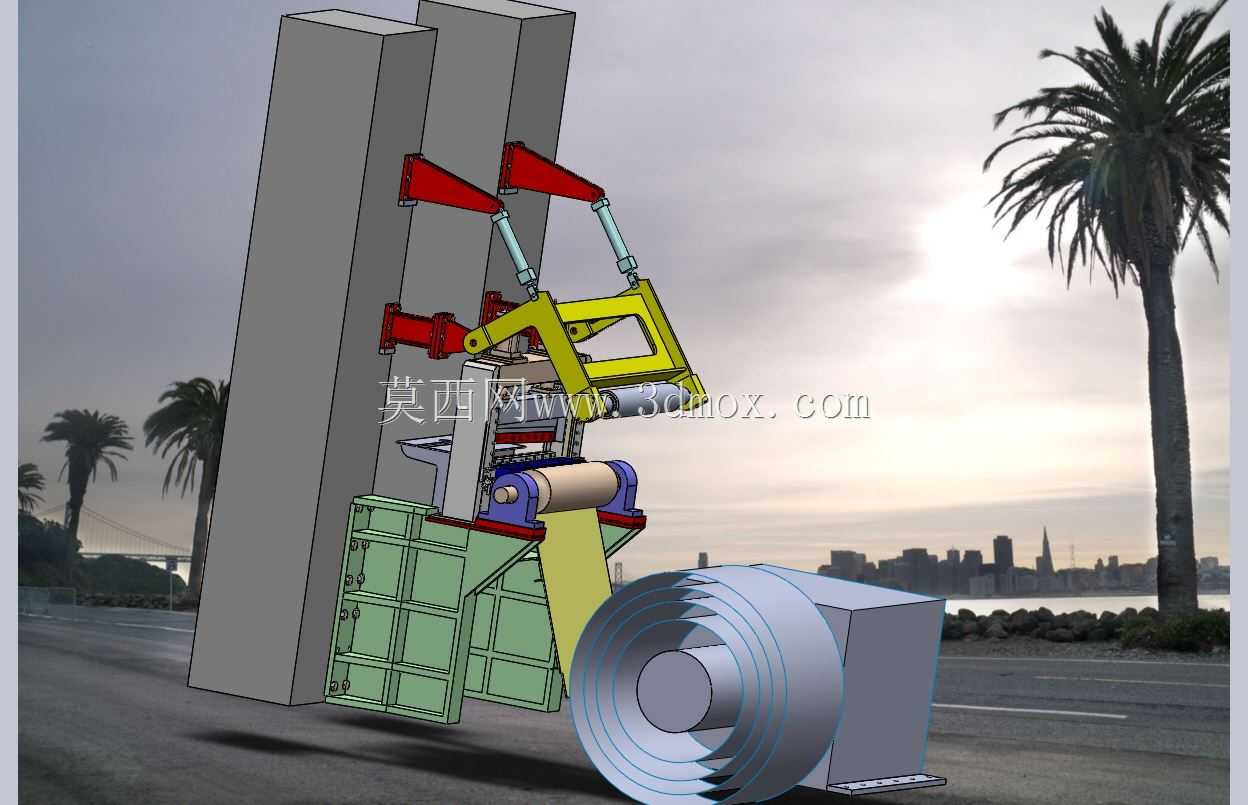

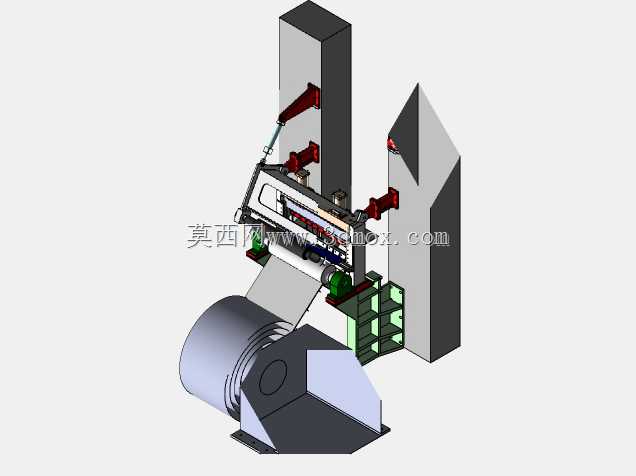

这套带剪切功能的冷轧设备，主要面向黑色金属带材的连续冷轧生产场景，适配中小规格带钢的在线轧制与定尺剪切工序，常见于中小型冶金加工厂、金属带材分切轧制生产线，可直接对接上游开卷工位的带料输送，完成压延、切边或定长剪切的连续作业，省去单独转运剪切的工序衔接成本。从结构布局来看，设备采用立式机架配合侧置开卷承托结构，开卷端的卷筒座可承载成卷带钢原料，带材沿导向托板送入轧制主机区域，主机侧的多组液压执行元件分别对应轧辊间隙调整、剪切机构动作驱动，可根据轧制工艺需求实时调整压下量，匹配不同厚度带材的压延精度要求。设计阶段优先考虑了产线的安装边界，整体设备的占地宽度适配常规1.5米宽度带钢的生产需求，机架的垂直高度预留了轧辊维护、液压件拆装的操作空间，底部安装基座预留了与车间预埋地脚螺栓对接的安装孔位，无需额外制作复杂的过渡安装底座即可完成产线落地。设备的DTR侧结构做了针对性的防护与走线优化，液压管路沿机架内侧的走线槽排布，避免带材输送过程中剐蹭管路，剪切工位紧邻轧制出口布置，可在带材完成压延成型后第一时间完成剪切作业，避免带材长距离输送后出现的翘曲、跑偏影响剪切精度。从功能特性上看，这套设备整合了冷轧压延与剪切两道核心工序，相比独立的冷轧机与剪切机排布，可缩短产线总长度约30%，减少带材在工序间转运产生的表面划伤风险；轧辊组件采用快拆式安装结构，日常维护更换轧辊时无需拆解整体机架，可大幅缩短停机维护时长。机架两侧的导向立柱采用加厚钢板焊接后去应力处理，可承受轧制过程中产生的大吨位反作用力，减少长期运行后的机架变形量，保证带材轧制的厚度公差稳定性。开卷端的承托结构可适配不同内径的钢卷装夹，配合阻尼装置可控制开卷速度与轧制速度同步，避免带材出现松卷、拉扯变形的问题。
