十英寸阀门气动控制执行机构设计

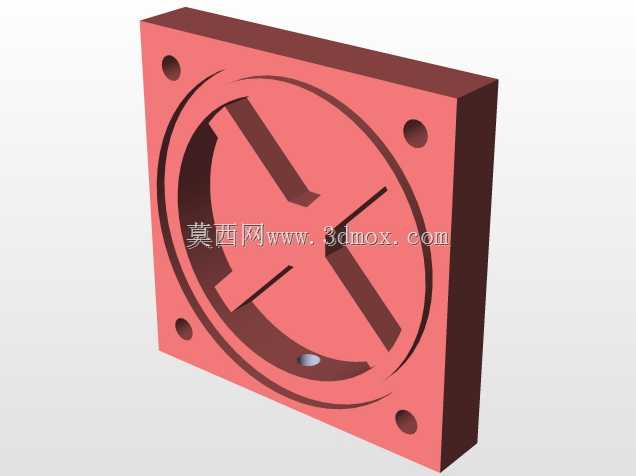

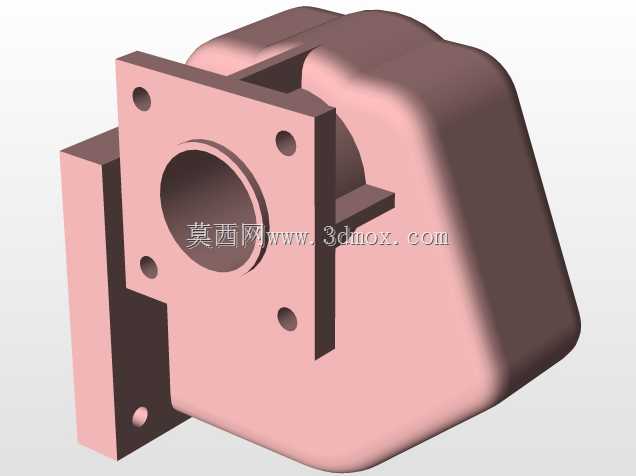

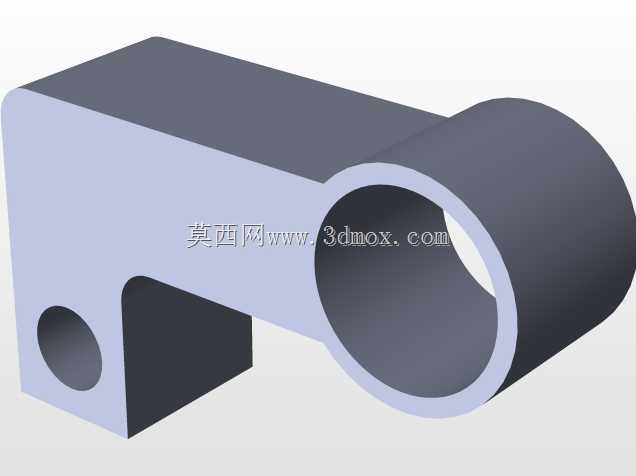

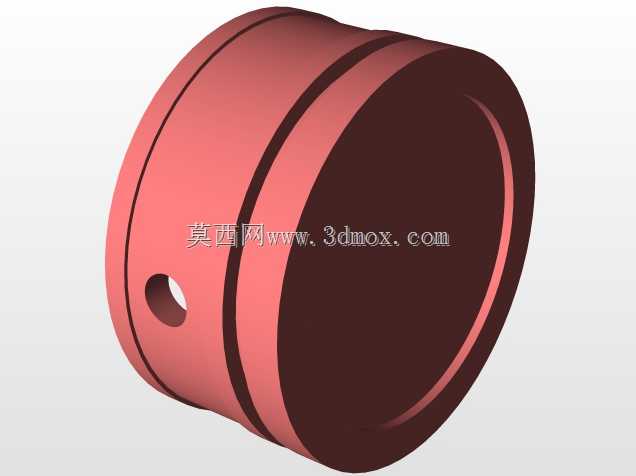

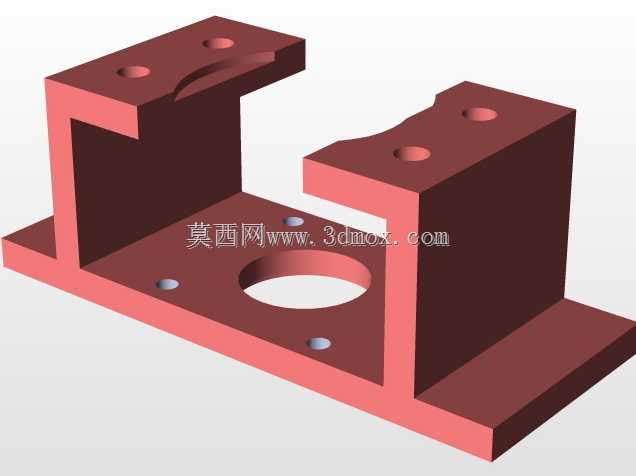

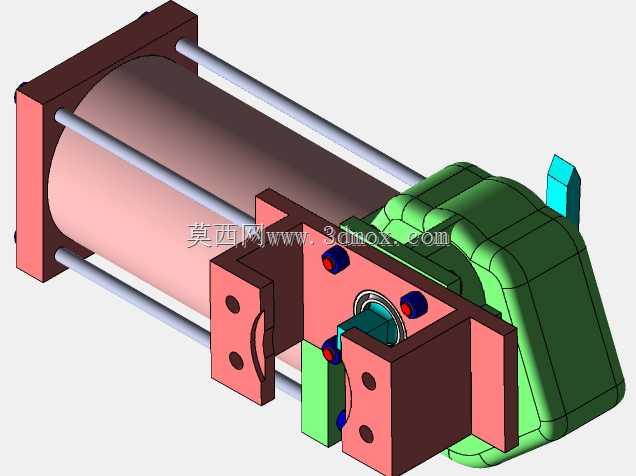

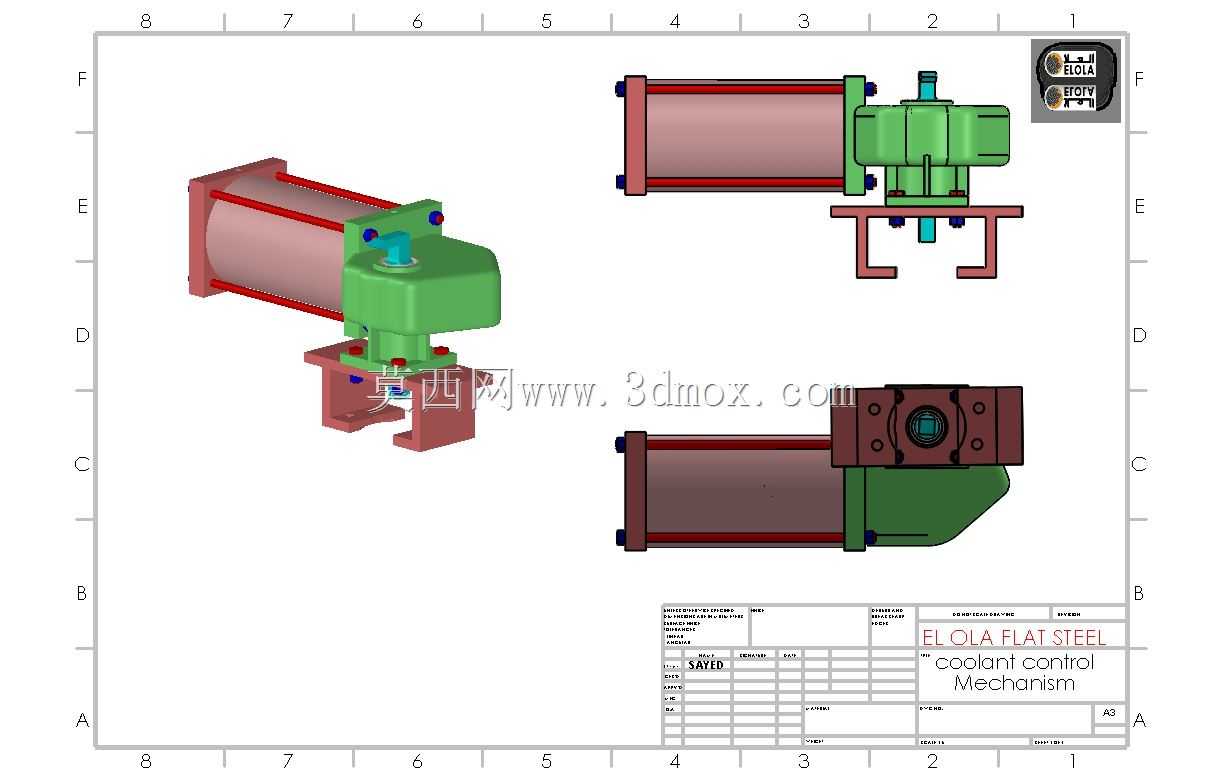

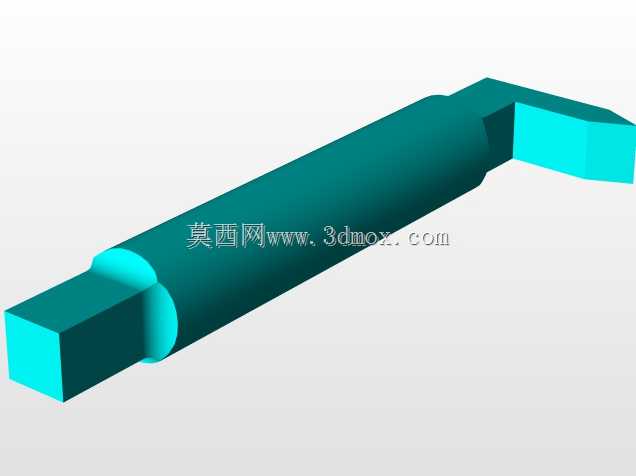

在化工流体输送、市政给排水主管路、大型循环水系统的大口径管路布设场景中，十英寸通径的阀门往往承担着主干管路通断、流量调节的核心作用，这类大口径阀门手动操作扭矩大、响应速度慢，很难满足远程管控、联锁触发的工况需求，配套的气动控制机构就是为解决这一实际痛点开发的阀控组件。这套机构采用卧式气缸搭配直角转向传动箱体的结构布局，气缸输出的直线推力经过传动箱内的转换结构，转化为阀杆所需的旋转扭矩，不需要额外配置复杂的齿轮齿条转向模组，整体结构紧凑，能直接适配十英寸闸阀、蝶阀的阀杆安装尺寸，安装时不需要对原有阀门的上部安装法兰做额外改造，直接通过下部的C型安装支架与阀门上法兰对位锁附即可，安装边界预留了足够的螺栓操作空间，现场拆装不需要动用大型吊装设备，常规检修工具就能完成装调。从设计逻辑上看，这套机构优先考虑了现场工况的耐用性需求，气缸缸筒采用厚壁无缝钢结构，端盖连接采用长螺栓拉杆锁紧，能适应0.4-0.8MPa的常规工厂气源压力，传动箱体采用分体式铸造成型，内部的传动副预留了充足的润滑脂储留空间，不需要频繁拆解维护就能满足长周期运行要求。传动箱上部预留的阀杆连接位采用方孔配合键槽的锁紧结构，能有效避免大扭矩输出时的连接打滑问题，气缸的行程匹配十英寸阀门的全行程开关角度，不会出现过位顶死或者行程不足导致的阀门关不严问题。不同于常规小型阀用气动执行器，这套机构的输出扭矩能覆盖大口径阀门开关所需的最大扭矩阈值，即使在管路压差较大的工况下，也能稳定驱动阀瓣完成动作，同时气缸两端配置了可调行程限位结构，现场调试时可以根据阀门的实际开关位置微调气缸行程，避免硬接触带来的结构损伤。安装支架的开口尺寸适配十英寸阀门的上部法兰标准，跨距、安装孔位都对应通用的大口径阀门连接尺寸，不需要单独做转接板设计，现场替换原有手动操作机构时，只需要确认阀杆方头尺寸匹配即可完成快速换装。机构整体的气动接口设置在气缸端盖侧面，管路布设时不会和周边的管线、支架产生干涉，传动箱的输出轴同轴度经过设计校核，和阀杆连接后不会出现偏磨问题，能有效降低阀杆密封件的磨损速率，延长阀门整体的检修周期。在实际应用中，这类气动控制机构可以配套电磁阀、限位开关实现远程信号控制，接入工厂的DCS系统就能完成管路的自动化通断操作，不需要操作人员到现场手动操作大口径阀门，既提升了管路系统的响应速度，也降低了现场操作人员的劳动强度，尤其适合安装位置较高、操作空间狭窄、需要联锁控制的大口径管路段。
