大口径管道内压测试专用龙门施压装置

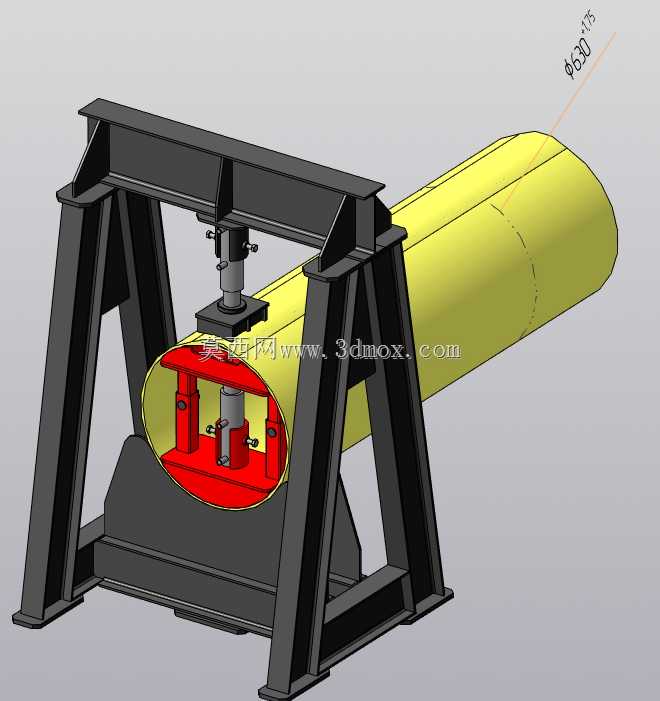

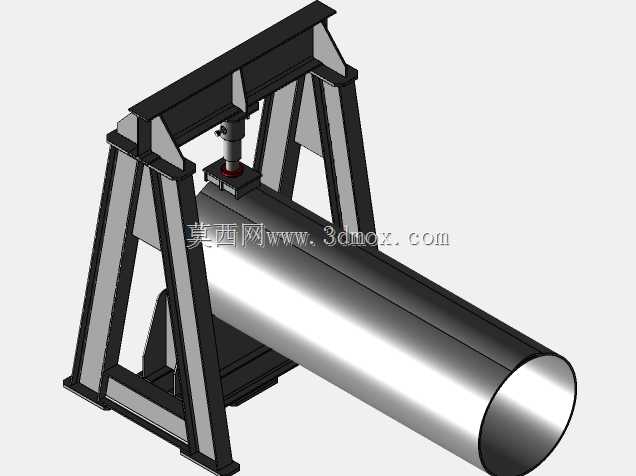

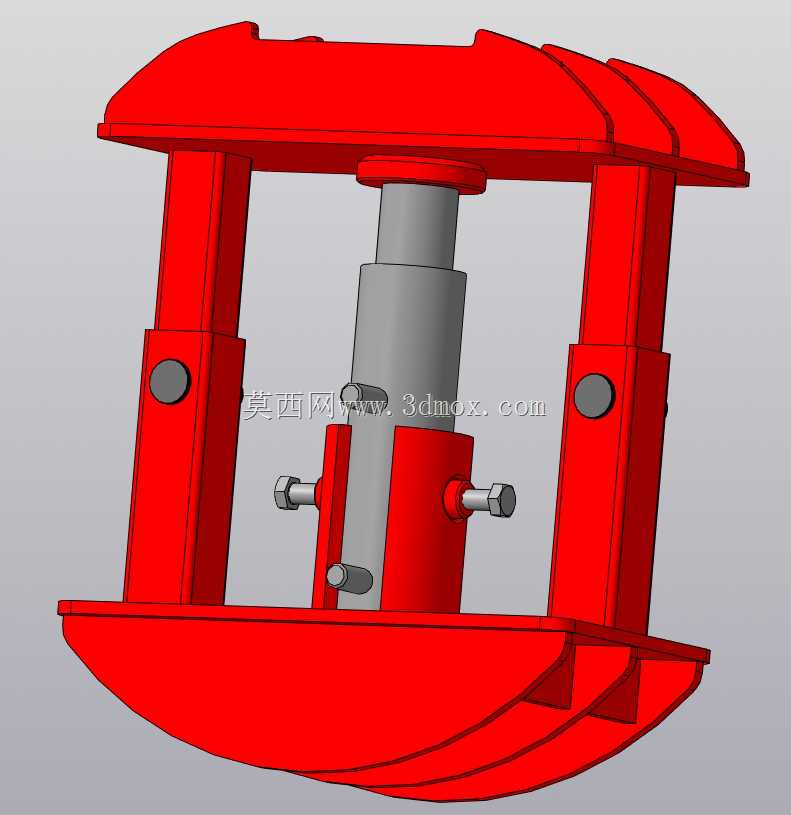

这套施压装置主要面向大口径塑料、复合管材的出厂耐压性能验证场景，在管材生产车间的质检工段、管道工程现场的进场验收环节都能适配使用，核心作用是对DN630规格的大口径管道端部施加均匀稳定的轴向压力，配合内部充压模块完成管道的静液压强度、密封性能测试，避免大口径管材因承压不足出现开裂、渗漏等工程隐患。从结构设计逻辑来看，装置采用门式刚架作为主体承载结构，两侧斜向支撑的箱型焊接架体能够抵消施压过程中产生的倾覆力矩，底部的一体式焊接底座通过地脚螺栓与混凝土地面固定，可承受最大数十吨的轴向反力，无需额外做加强地基处理，适配车间固定工位与现场临时工位的安装需求。施压执行部分采用内置式压合结构，红色的内撑压座可直接伸入管道端口内部，压座外圈的贴合面与管道端面完全匹配，施压时压力通过中心的液压油缸传递，能够保证管道整个环形端面受力均匀，不会出现局部应力集中导致的管材端部压溃问题，相比传统外抱式施压结构，这种内撑式设计不需要根据管径更换大型外抱夹具，针对DN630规格的管道可直接对位装夹，单根管材的装夹准备时间能缩短六成以上。架体顶部的油缸安装座预留了调节行程，可适配一定长度范围内的同管径管道测试，油缸的伸出端配备了快换压盘接口，后续如果需要测试相近管径的管材，仅需更换对应尺寸的内撑压座即可，不需要改动主体架体结构。从安装边界尺寸来看，装置整体宽度适配DN630管道的径向尺寸，管道可从架体一侧水平送入工位，架体的净空高度预留了足够的吊装操作空间，车间内使用常规的行车或者手动液压叉车就能完成管道的上料对位，不需要额外配置专用上料设备。架体的所有受力焊缝都采用全熔透焊接工艺，焊后做整体去应力处理，长期承受交变载荷也不会出现架体变形的问题，施压过程中架体的侧向变形量控制在千分之一以内，能够保证施压压力的同轴度，避免偏载导致的测试数据失真。这套装置的结构设计完全围绕大口径管道测试的实际痛点展开，摒弃了传统试压设备结构笨重、装夹繁琐的问题，在保证结构强度与测试精度的前提下，尽可能简化了现场操作流程，不管是管材生产企业的批量质检，还是工程现场的抽样检测，都能稳定满足使用需求。
