手动连杆式小型冲压执行机构结构设计

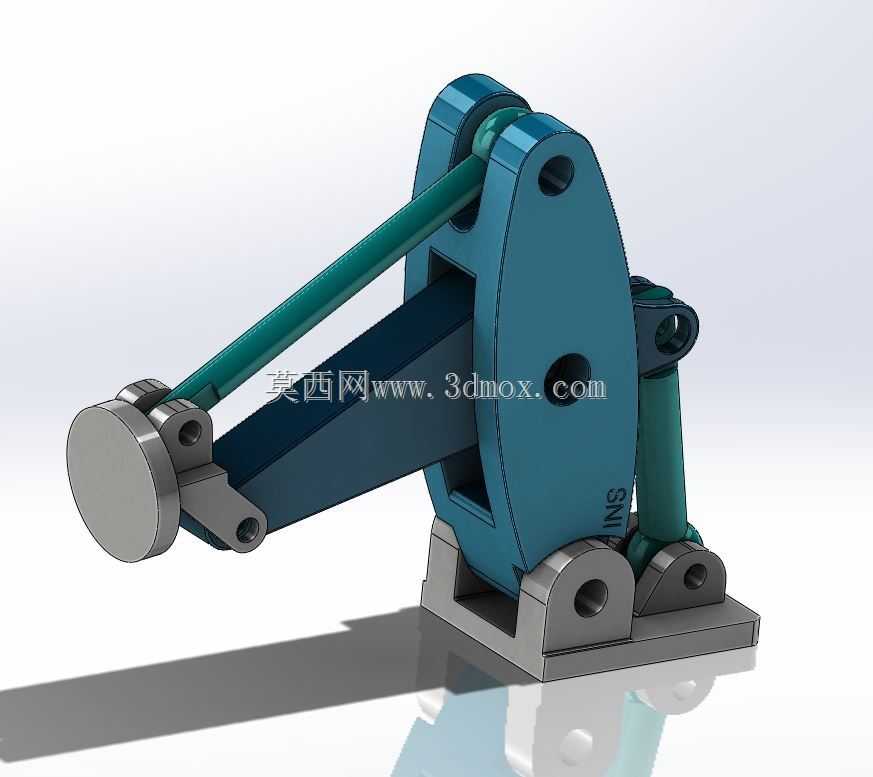

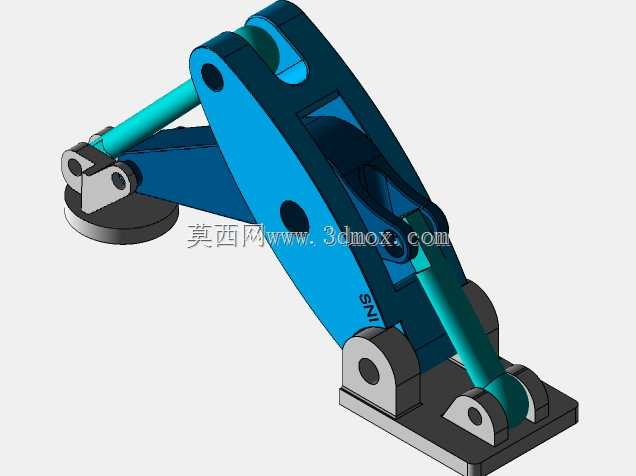

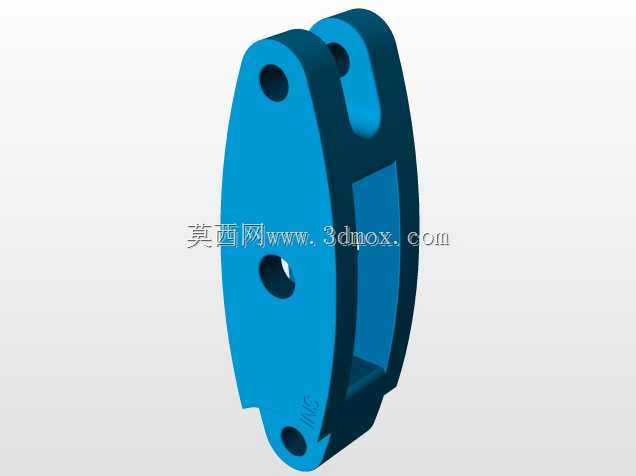

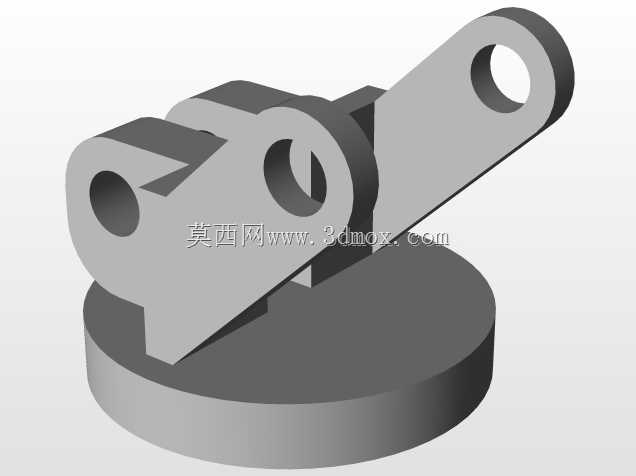

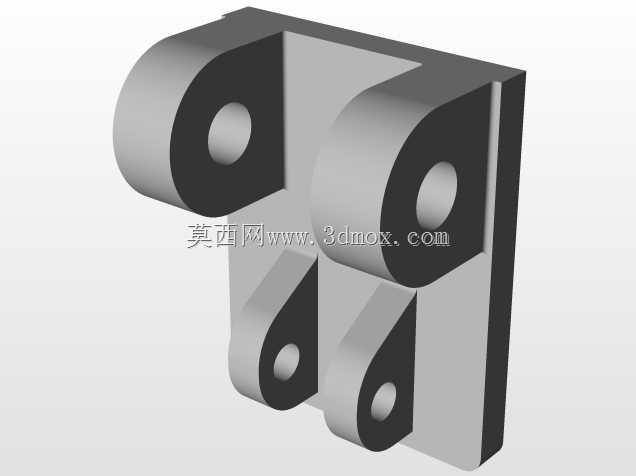

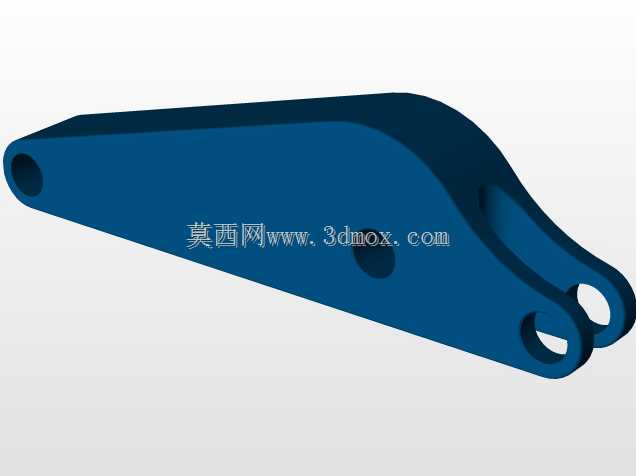

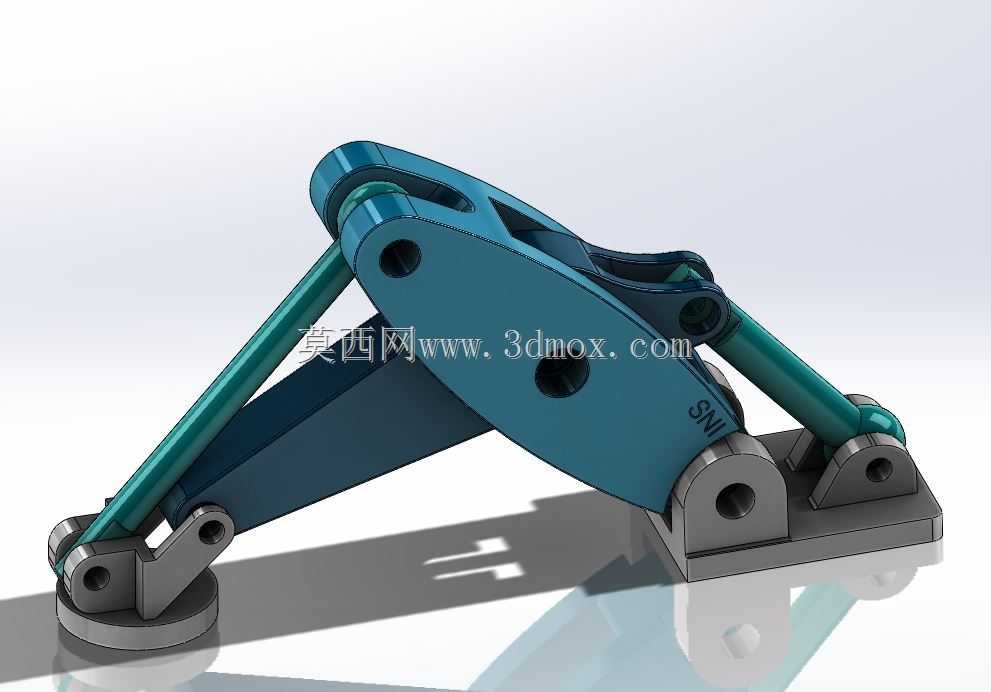

这套手动连杆式冲压执行机构，主要面向小批量钣金加工、五金件试制、维修工位的简易冲裁、压装、浅成型作业场景，相比大型冲压设备，它不需要外接动力源，占用工位面积极小，适合零散加工、教学实训、售后维修现场的轻量冲压作业，能完成厚度1mm以内冷轧钢板的冲裁、铆钉压装、小型五金件的折弯成型等工序，在小型五金作坊、职业院校实训车间、设备维修班组的工位上适配性极强。从结构设计逻辑来看，整套机构采用对称式侧板作为主体承载框架，底部设置带安装孔的一体式安装底座，底座上的两个铰接支座分别承担主摆臂与辅助支撑杆的铰接定位，安装时可通过螺栓直接固定在标准钳工工作台台面，不需要额外制作复杂安装基础，底座的安装孔位间距按照常规钳工台T型槽间距设计，能直接适配多数现有工作台的装夹条件，整体安装后占用台面尺寸不超过300mm*200mm，垂直方向最大伸展高度不超过280mm，不会对工位上方的照明、工具挂架造成干涉。传动部分采用双组平行连杆配合斜置支撑臂的结构，手动操作端设置在前端的圆形压头位置，操作人员施加向下的按压力时，连杆组会通过力臂放大作用将输入力传递到工作端，斜置的辅助支撑杆会在压头下行过程中提供稳定的侧向支撑，避免压头出现偏载歪斜，保证冲压过程中工作端的垂直度，减少冲裁过程中的毛刺生成与模具磨损。侧板主体上开设的多个减重孔在不降低结构刚性的前提下减轻了整体自重，同时预留的铰接孔位可根据不同作业需求调整连杆的初始安装角度，适配不同的冲压行程需求，压头部分采用标准圆柱连接结构，可快速更换不同规格的冲头、压装接头，满足不同工序的快速切换需求。整套机构的铰接位置均采用销轴配合衬套的连接形式，日常维护只需要定期在铰接点加注润滑脂即可，没有复杂的液压、电气元件，故障率极低，在没有压缩空气、电力供应的野外维修场景下也能正常使用，结构上所有受力部件均采用钢板铣削成型，焊接部位极少，长期承受交变载荷也不容易出现焊缝开裂的问题，侧板之间的连接采用高精度定位销配合锁紧螺栓，装配后两侧板的平行度公差可控制在0.05mm以内，保证连杆运动过程中不会出现卡滞、别劲的情况。
