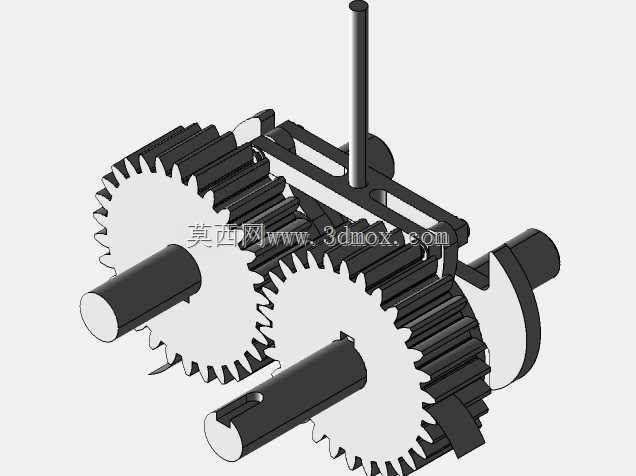

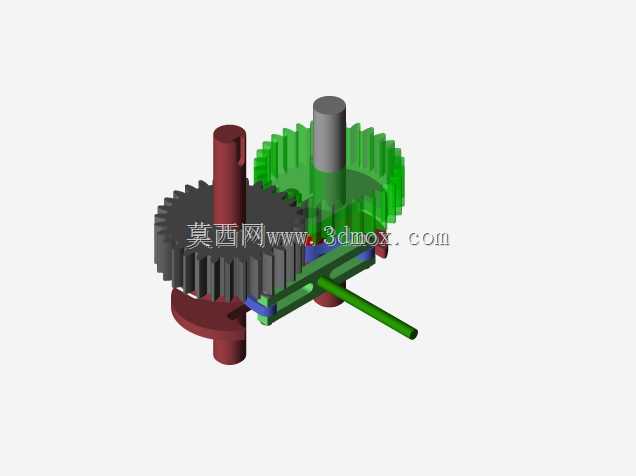

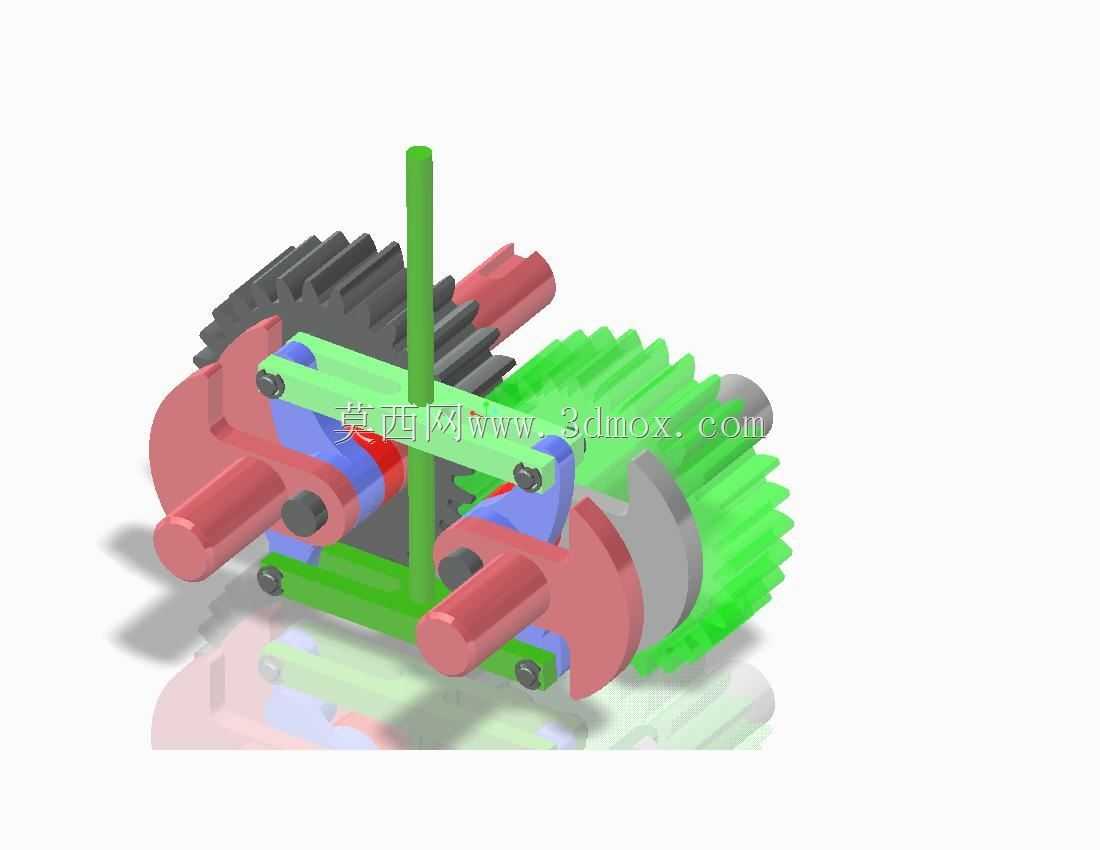

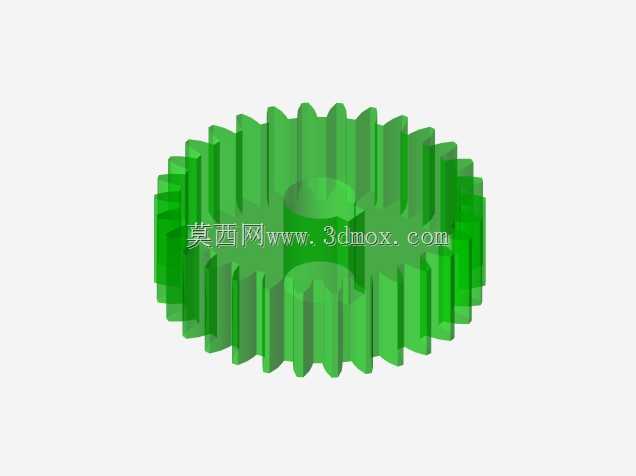

菱形交错啮合参数齿轮传动机构

这套菱形排布的齿轮传动结构，核心解决的是小安装空间内多轴同步异向动力传递的需求，常见于小型轻工设备的进给机构、包装设备的分料工位传动、精密仪器的动力分流单元中，区别于常规平行轴或单交错轴齿轮组，它通过菱形框架的支撑结构，将两组不同齿向的齿轮组件整合在紧凑的空间内，实现单输入轴带动多输出轴完成定传动比的动力输出。从实际使用场景来看，这类传动结构不需要额外增设复杂的换向齿轮组，就能让相邻输出轴获得相反的转向，在需要对向夹持、同步对中动作的工位上，能大幅简化传动链路，减少动力传递过程中的回程间隙。设计过程中，首先要确定的是菱形支撑框架的安装孔位同轴度，四个轴座的中心连线必须构成严格的菱形几何关系，否则齿轮啮合时会出现偏载、卡滞，长期运行会加剧齿面磨损。齿轮参数匹配阶段，要保证两组斜齿轮的法向模数一致，螺旋角大小相等方向相反，啮合侧隙控制在0.02-0.05mm区间，既保证传动顺畅无卡滞，又要避免侧隙过大带来的传动误差。支撑导杆的作用是保证框架的结构刚性，避免传动过程中齿轮受径向力出现轴系偏移，导杆与安装座的配合采用H7/h6间隙配合，既方便装配定位，又不会出现过大的窜动。从安装边界来看，整套机构的轴向尺寸由齿轮齿宽与轴段伸出长度决定，径向尺寸不超过菱形框架的外接圆直径，安装时输入轴端需要预留联轴器的安装空间，输出轴端可根据负载需求连接同步带轮、凸轮或者执行摆臂。实际运行中，这类传动结构的传动效率能达到94%以上，适合中低转速、传递扭矩不超过15N·m的工况，齿面润滑采用脂润滑即可，不需要设计复杂的油路密封结构，维护成本较低。结构上的偏心限位组件，是用来限制轴系的轴向窜动量，避免齿轮啮合时出现轴向错位，保证齿面接触面积不低于齿全高的70%，确保传动平稳性，降低运行噪音。
