L型支座斜齿轮传动组件结构设计

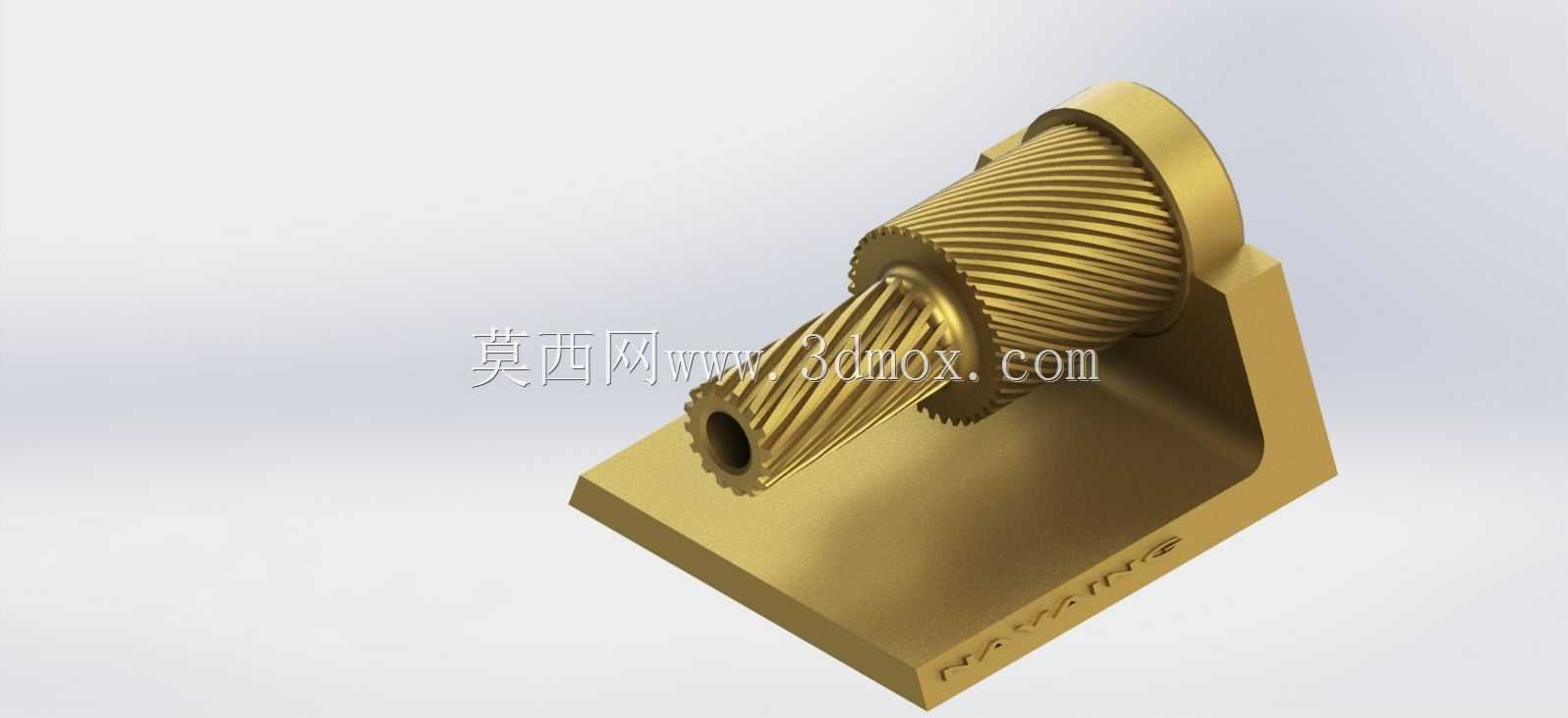

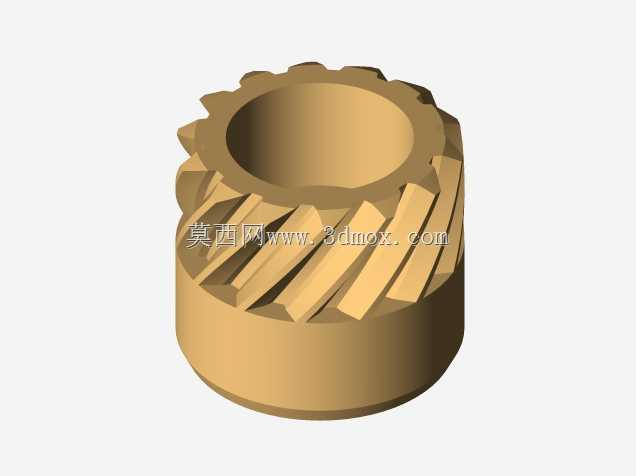

这套斜齿轮传动组件采用L型一体化支座作为承载基体，在中小功率传动场景中适配性极强，常见于轻工输送设备、小型自动化生产线的动力传递工位，也可作为非标设备的减速传动单元嵌入整机布局。从结构设计逻辑来看，L型支座的直角安装面可直接贴合设备的立面与水平面基准，无需额外设计转接安装板，安装时仅需通过支座底板的预留孔位完成螺栓紧固，就能保证传动组件的定位精度，大幅减少现场装配的调校工作量。组件包含一大一小两个斜齿轮，小齿轮为齿轮轴结构，轴端预留的内孔可直接对接动力输入轴，通过键连接传递扭矩，大齿轮集成在支座的上部轴承位内，两个斜齿轮采用螺旋角匹配设计，相比直齿轮传动重合度更高，传动过程中轮齿是逐步进入与退出啮合状态，运行时的冲击、振动与噪声都明显更低，适合对传动平稳性有一定要求的中低速工况。设计时特意将齿轮的啮合区域设置在支座的围合空间内，既可以预留润滑脂的存储空间，减少润滑介质的流失，也能避免外部粉尘、碎屑直接落入啮合齿面，降低轮齿磨损速率，延长组件的维护周期。从安装边界来看，支座的底板平面为主要安装基准面，立面的轴承孔与底板保持严格的垂直度公差，齿轮轴的伸出端长度经过校核，既保证与动力源的对接长度足够，又不会出现轴端悬伸过长导致的挠度变形问题，大齿轮的输出端可根据实际需求对接联轴器、带轮等传动件，适配不同的动力输出形式。轮齿的参数设计经过载荷校核，齿面接触强度与齿根弯曲强度均能满足额定扭矩下的长期运行要求，齿轮与支座的轴承位之间预留了标准轴承的安装空间，装配时可选用适配的深沟球轴承完成径向与轴向定位，保证齿轮运转时的同轴度。整个组件的结构紧凑，占用安装空间小，在布局空间受限的设备内部也能完成布置，L型的结构形式还能利用支座本身的刚性抵消齿轮啮合时产生的轴向分力，无需额外设计复杂的轴向限位结构，简化了整体结构的同时也降低了加工与装配成本。
