本田摩托49齿传动后链轮结构设计

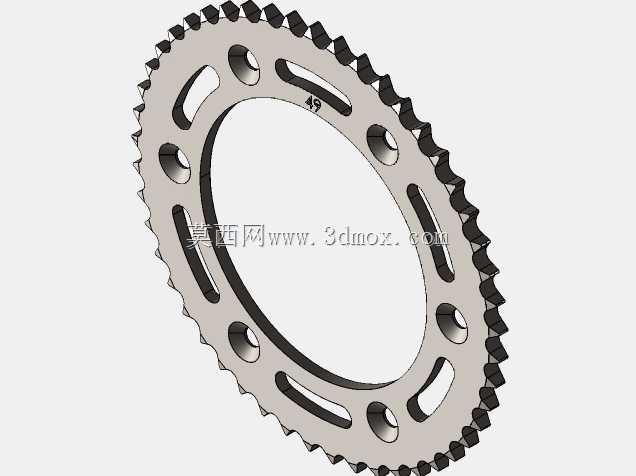

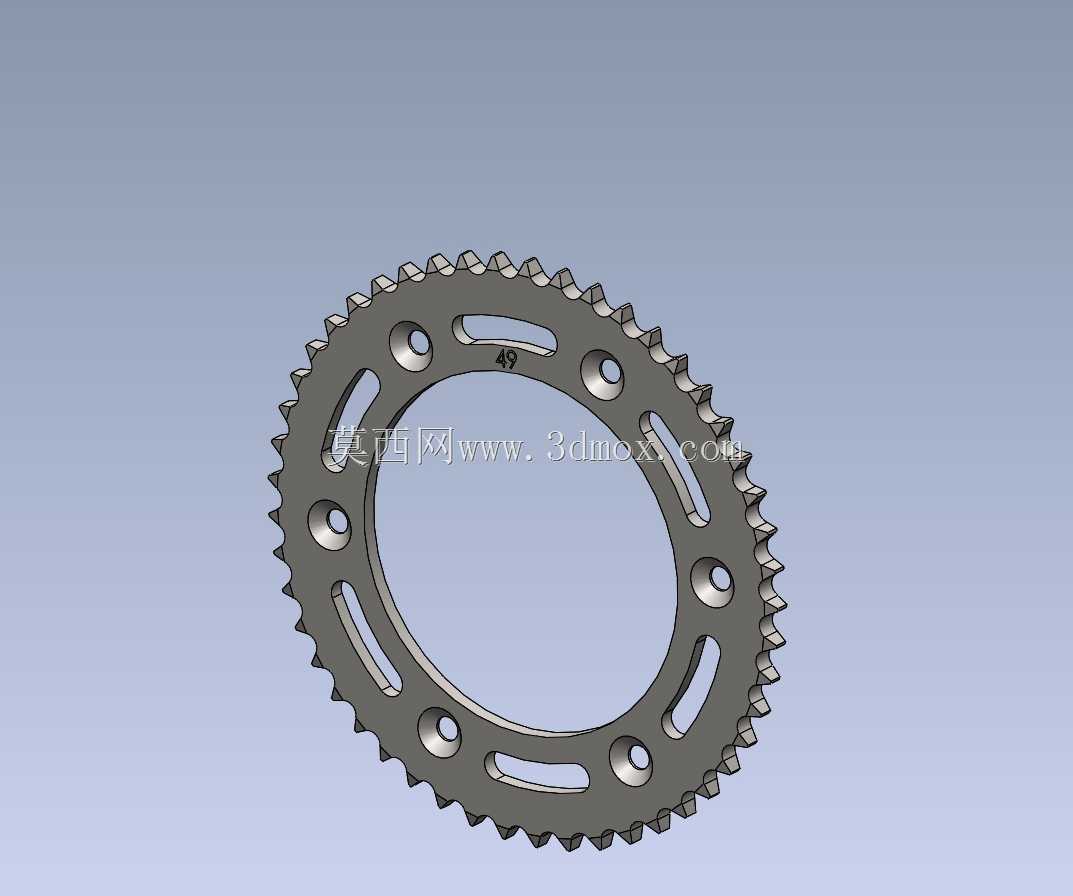

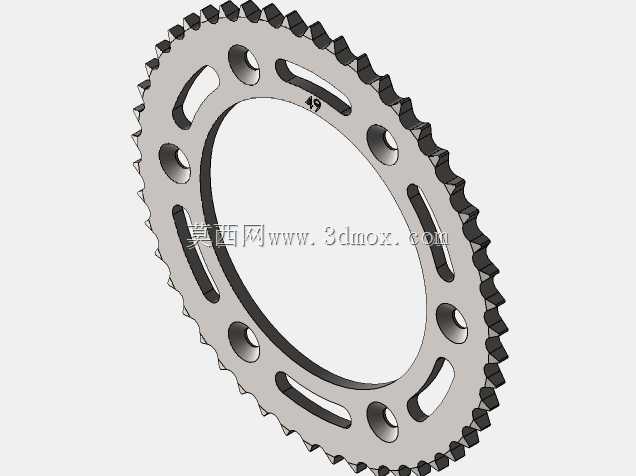

这款链轮是适配本田Bros150车型的后传动从动链轮，日常主要应用在跨骑式摩托车的二级链传动系统中，作为后轮端的动力承接部件，把发动机输出经变速箱减速后的扭矩通过链条传递给后轮，直接决定车辆的终传比，影响起步加速性能、高速巡航转速区间以及日常骑行的动力响应特性。从结构设计来看，链轮整体采用环形辐板式结构，外圈均匀分布49个标准传动齿，齿形按照匹配428规格传动链的参数设计，齿廓做了适配链条啮合的修形，能减少链条啮合时的冲击与磨损，避免传动过程中出现跳齿、脱链的问题。内圈的安装位均匀布置了6个螺栓过孔，对应后轮轮毂的安装螺柱位置，安装孔的位置度公差控制在合理范围内，保证装配后链轮与后轮的同轴度，避免运转时出现偏摆，加剧链条和齿面的偏磨。辐板位置开设了多个异形减重孔，在不降低链轮整体结构强度、不影响安装刚性的前提下，有效降低了零件自身的转动惯量，能减少后轮非簧载质量，提升车辆操控的灵活性，同时减重孔的边缘都做了圆角过渡，避免应力集中，在承受大扭矩冲击时不会出现辐板开裂的问题。链轮上还刻印了齿数标识，方便维修更换时快速核对参数，避免错装导致传动比失准。设计过程中首先确定了428链条对应的齿形参数，结合车型后轮轮毂的安装尺寸确定安装孔的分布圆直径、孔径大小，再根据传动扭矩需求核算辐板的厚度，保证在急加速、重载爬坡等大扭矩输出场景下，链轮不会出现齿根断裂、安装孔变形的失效问题。齿面的啮合区域做了精度控制，保证和链条滚子的接触面积均匀，降低传动过程中的噪音和振动，延长链轮和链条的整体使用寿命。安装边界上，这款链轮的中心通孔直径适配对应车型的轮毂轴套尺寸，安装后和轮毂贴合面的平面度有明确要求，避免装配后出现翘曲，整体外径尺寸匹配车型后平叉的内部空间，运转时不会和后平叉、链盒等周边部件发生干涉，日常维护时只需对准安装孔位紧固螺栓即可，不需要额外做改装调整，适配性完全对应原厂车型的安装需求。
