抑制器用K型挡板结构三维设计

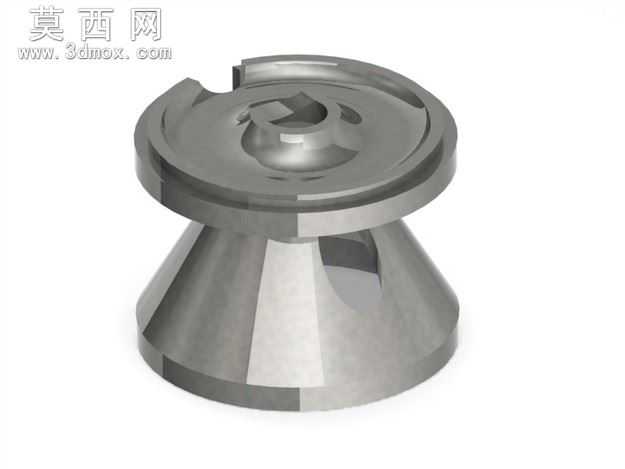

本模型为抑制器配套使用的K型挡板结构，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工工艺要求，对零件的每一处尺寸都做了公差适配预留，确保后续加工生产时的尺寸精度符合装配要求。模型整体采用上下两段式组合结构，上部为带环形凸台的圆盘结构，圆盘中心设置有定位凹腔，盘面开设有对称分布的导流缺口，可实现气流的有序分流引导；下部为锥台形支撑结构，锥面侧壁开设对称的镂空窗口，既能够减轻零件整体重量，又可以为气流提供缓冲折返的空间，上下两段结构通过同轴过渡面实现无缝衔接，整体同轴度公差控制在0.02mm以内，保证装配后与抑制器其他部件的配合精度。建模阶段对零件的所有棱边都做了合理的倒角与圆角处理，避免尖锐边角带来的应力集中问题，同时也能提升零件装配时的操作安全性。材质渲染阶段采用了金属哑光质感的不锈钢材质，还原了五金零件真实的表面处理效果，通过光影渲染清晰展现出零件的曲面过渡、镂空结构与端面细节，能够直观呈现零件加工完成后的真实外观。设计过程中充分考虑了该挡板在抑制器内的功能需求，通过上部圆盘的导流缺口与下部锥台的镂空结构配合，可对通过的气流进行多次折返减速，配合消音结构实现降低气流噪音的作用，同时锥台形的下部结构能够保证零件在抑制器壳体内的安装稳定性，避免受气流冲击出现位置偏移。模型的所有特征均为可编辑参数，使用者可根据实际使用的抑制器规格尺寸，对挡板的整体直径、锥台角度、导流缺口大小、镂空窗口尺寸进行参数化调整，无需重新绘制基础结构即可快速适配不同规格的产品设计需求，可直接用于结构验证、加工出图以及3D打印样件制作，为消音抑制类产品的结构设计提供可靠的零件参考。
