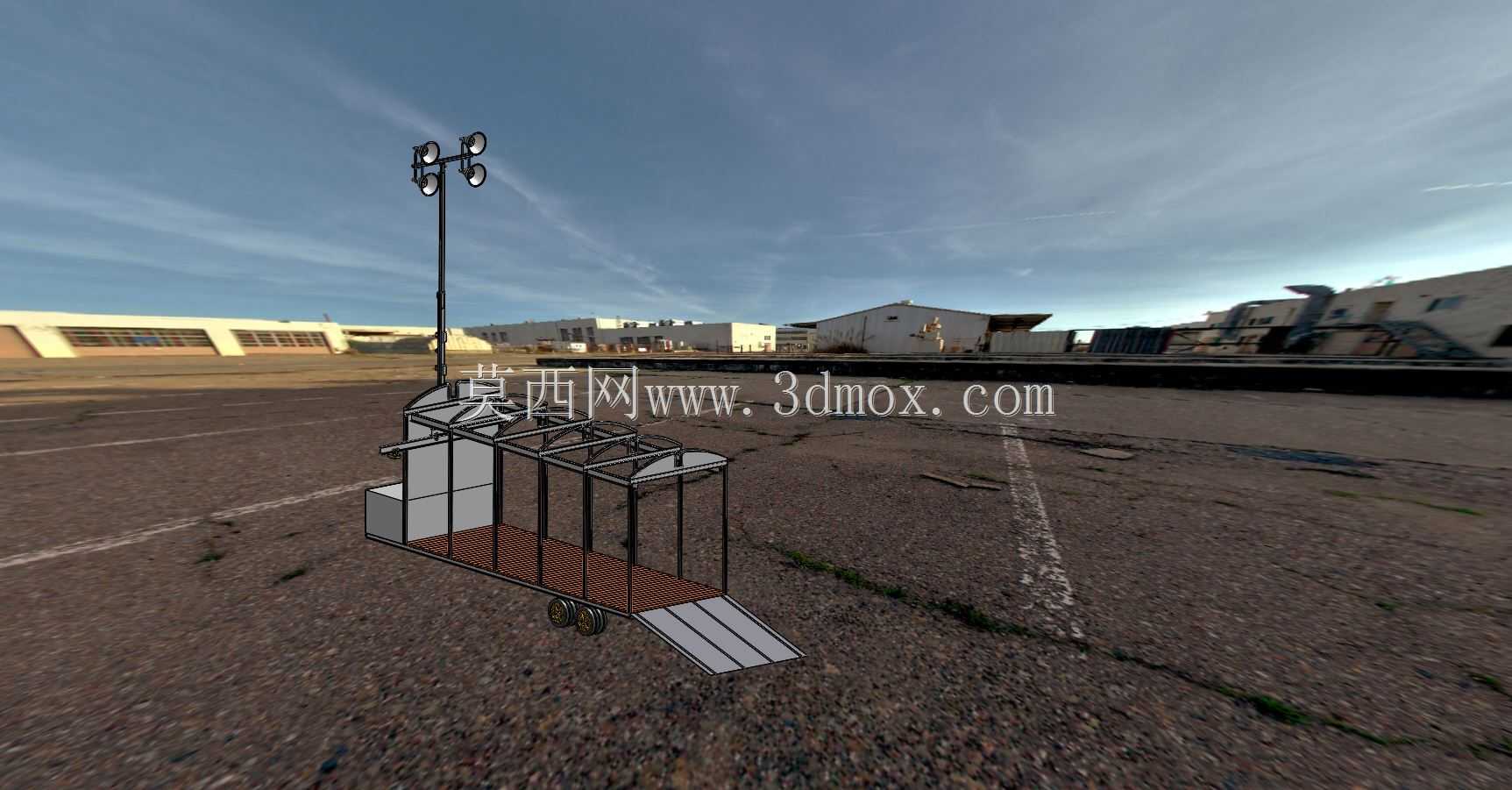

带升降吊杆照明的多功能移动演示拖车

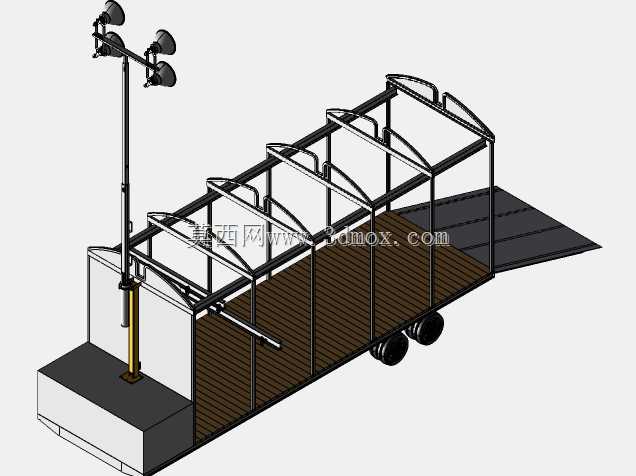

这款移动演示拖车的设计，最初瞄准的是户外临时展演、小型设备巡展、户外作业临时点位保障这类需要快速搭建作业平台的场景，区别于常规货运拖车，它的结构设计完全围绕多功能临时作业需求展开。从结构布局来看，拖车主体采用框架式承载结构，底板做了防滑纹理处理，尾部设置可收放的搭接坡道，方便小型轮式设备、演示道具直接推上平台，不需要额外借助吊装设备，单人即可完成坡道的收放操作，坡道收起后可通过侧边锁扣固定，不会在行进过程中出现晃动脱落的问题。平台上方的框架预留了顶棚安装位，遇到降雨天气时可快速加装篷布，为平台上的设备、操作人员提供遮雨空间，框架的型材选型兼顾了轻量化与结构强度，不会过多占用拖车的有效承载载荷。位于平台前部的升降吊杆是核心功能部件，采用手摇式升降结构，不需要外接动力源即可完成吊杆的高度调节，最大起升高度可满足常规中小型重型演示设备的悬挂、举升需求，吊杆底部与拖车底盘做了加强连接，载荷直接传递到底盘主梁，避免平台局部受力出现变形，吊杆的锁止机构设置了多档位卡位，调整到目标高度后可自动锁止，防止负载状态下出现下滑。吊杆顶部集成了高杆照明组件，配备多盏照明灯具，可覆盖整个平台及周边近十米的作业区域，在夜间开展演示、作业时不需要额外外接照明设备，灯具的角度可独立调整，能根据实际需求调整照射方向，照明组件的供电线路沿吊杆内部走线，避免线路外露造成剐蹭损坏。底盘部分采用小直径重载脚轮搭配牵引连接结构，既可以通过小型车辆牵引转场，短距离移动时也可依靠人力推行，轮组配置了刹车装置，停驻作业时可锁定轮组，避免平台出现滑移。整个拖车的外形尺寸控制在常规道路通行允许的范围内，不需要额外办理超限运输手续，转场时可直接通过常规道路牵引，停驻时占用的场地面积较小，适合在广场、厂区空地、展会户外区这类面积有限的场地使用。设计过程中特意将功能部件做了模块化处理，升降吊杆、照明组件、顶棚框架都可以快速拆卸，拆卸后拖车可作为普通平板拖车使用，拓展了设备的使用场景，各部件的安装接口都做了统一设计，拆装不需要专用工具，现场操作人员经过简单说明即可完成组装与拆卸作业。
