正交传动锥齿轮组啮合结构设计

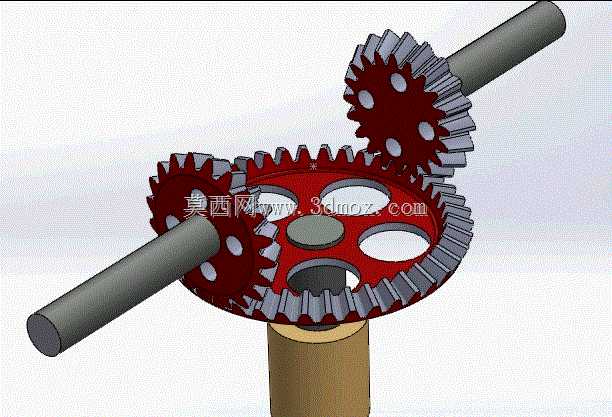

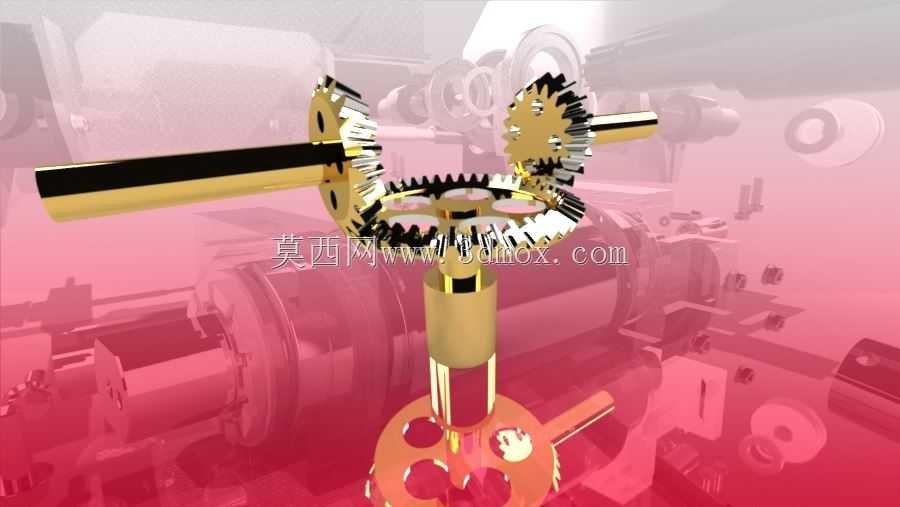

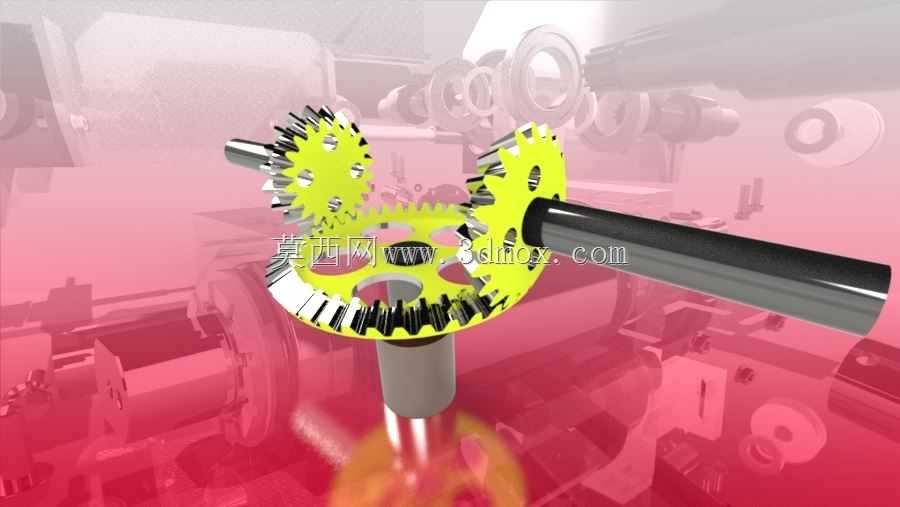

这套锥齿轮组采用三锥轮正交啮合布局，可实现单输入轴同时向两个垂直方向输出扭矩的传动需求，在多轴联动的小型传动设备中应用广泛，常见于轻工包装设备的分料机构、小型机床的进给换向单元、自动化生产线的转角输送传动模块，能够在紧凑安装空间内完成动力的90度分流传递，无需额外加装换向联轴器或转向箱，大幅缩减传动链路的整体占用空间。设计阶段优先考虑啮合重合度的匹配，三个锥轮的节锥角经过反复校核，保证两两啮合时齿面接触迹线落在齿高中部区域，避免偏载导致的齿面早期点蚀，轮齿采用渐开线齿形，齿向修缘量根据常用载荷区间设定，可抵消安装时的微小角度偏差带来的啮合冲击，降低传动过程中的振动与噪音。从安装边界来看，三个齿轮的轴伸端均预留了标准轴径的配合段，输入轴与两个输出轴的轴线交汇于固定节锥顶点，安装时只要保证各轴的轴向定位尺寸符合设计公差，即可实现顺畅啮合，无需反复调整啮合间隙，适配常规的深沟球轴承支撑结构，轴承位的轴肩尺寸符合通用安装规范，可直接选用标准件完成装配。实际使用中，这套齿轮组可传递中等载荷下的回转动力，齿面的接触强度经过校核，可满足长期连续运转的工况需求，轮体采用辐板式轻量化结构，在保证轮体刚度的前提下降低自身转动惯量，减少启停阶段的惯性冲击，适合频繁正反转的传动场景。齿部的参数匹配经过运动仿真验证，三个齿轮的传动比分配合理，输出端的转速差可满足多工位同步动作的传动要求，避免不同输出轴之间的动作滞后，在多工序同步作业的设备中，能够保证各执行端的动作时序匹配，无需额外加装同步补偿结构。
