高架起重设备用带齿传动行走轮结构

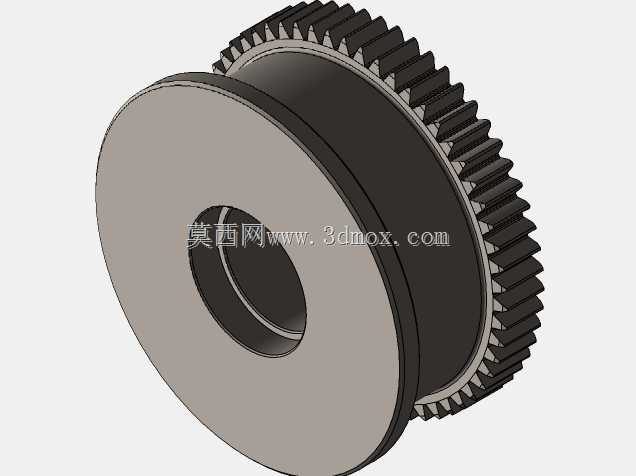

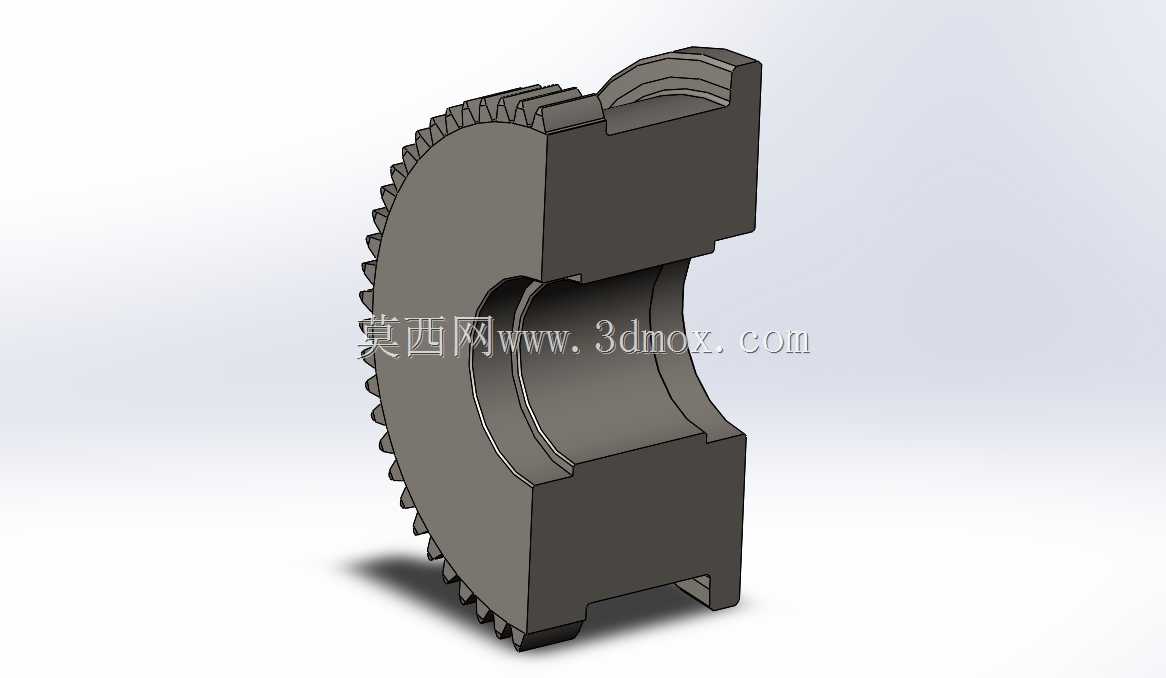

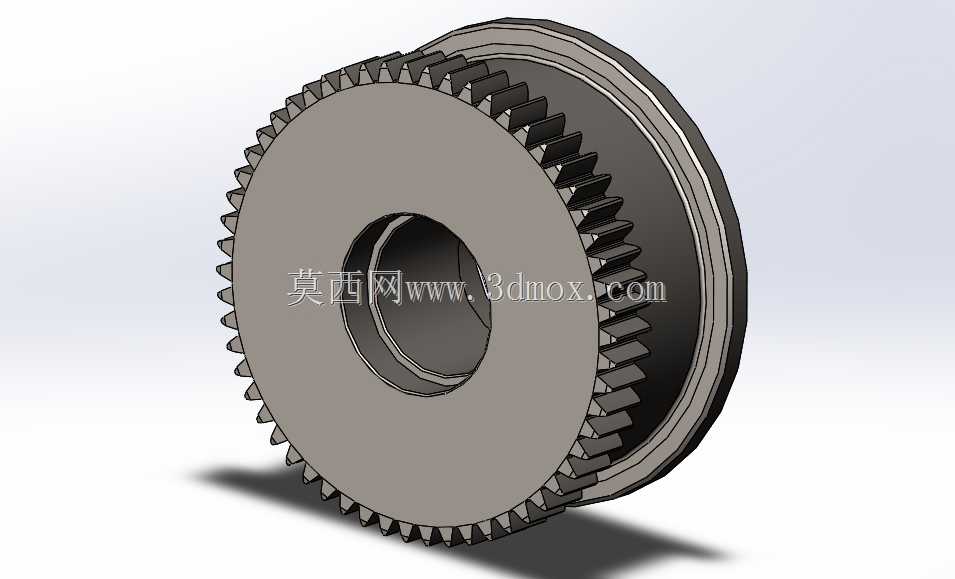

这款带齿行走轮主要配套高架起重设备的大车行走机构使用，在车间桥式起重机、门式起重机的端梁部位承担承载与传动行走的核心作用，轮体外侧的齿圈直接和行走驱动系统的输出齿轮啮合，将驱动扭矩转化为整机沿轨道方向的行进动力，内侧的轮缘结构则卡在轨道两侧，避免设备运行过程中出现脱轨、跑偏的问题，保障起重作业时整机移动的稳定性。从结构设计逻辑来看，轮体采用一体化组合式构型，中间的轮毂部位预留了阶梯式安装通孔，可直接与行走端梁的固定心轴配合，通孔内的台阶结构用于匹配轴承、轴套的安装定位，无需额外设计复杂的连接法兰即可完成轮体的装配固定，减少了行走机构的整体零件数量，降低后期运维的拆装难度。齿圈部分采用直齿圆柱齿构型，齿向与轮体端面保持垂直，啮合过程中不存在轴向分力，可降低行走轮对心轴的轴向载荷，同时直齿结构的加工难度更低，齿面磨损后更换维修的成本也更可控，适合起重设备这类重载、启停频繁的工况使用。轮体的踏面做了等宽设计，可适配常规的QU系列起重轨道，踏面宽度预留了足够的侧向窜动余量，即使设备在启动、制动时出现小幅的位置偏移，也能保证轮体与轨道的有效接触面积，避免局部应力集中导致的踏面压溃、异常磨损问题。齿圈的齿顶圆与轮缘外径做了差异化尺寸设计，轮缘外径略小于齿根圆直径，可避免轮体沿轨道滚动时齿面与轨道侧面发生剐蹭，同时轮缘的高度按照起重设备的安全规范取值，既能起到可靠的防脱轨作用，也不会因为轮缘过高增加不必要的轮体重量。轮毂部位的厚度经过载荷校核优化，在满足额定起重量下的抗弯、抗扭强度要求的前提下，尽可能缩减了非受力区域的材料厚度，降低轮体自身的转动惯量，减少行走驱动系统的启动扭矩负载。实际装配时，轮体两侧可配套安装防尘端盖，阻挡车间环境中的粉尘、铁屑进入轴承配合部位，延长转动副的使用寿命，齿圈部位可根据使用工况选择常规调质或者表面淬火处理，匹配不同作业频率下的齿面耐磨需求。
