ER16规格1/8英寸柄径弹簧夹头结构

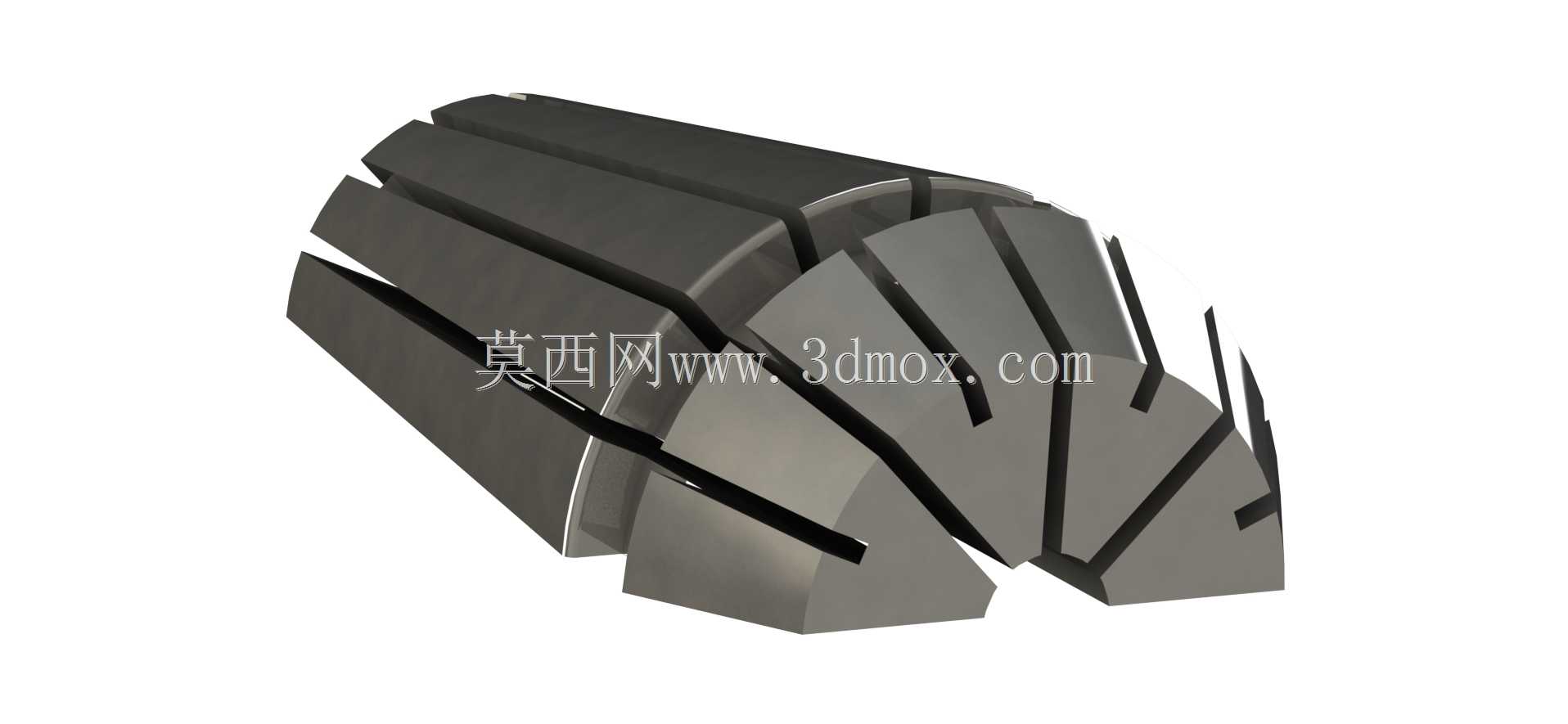

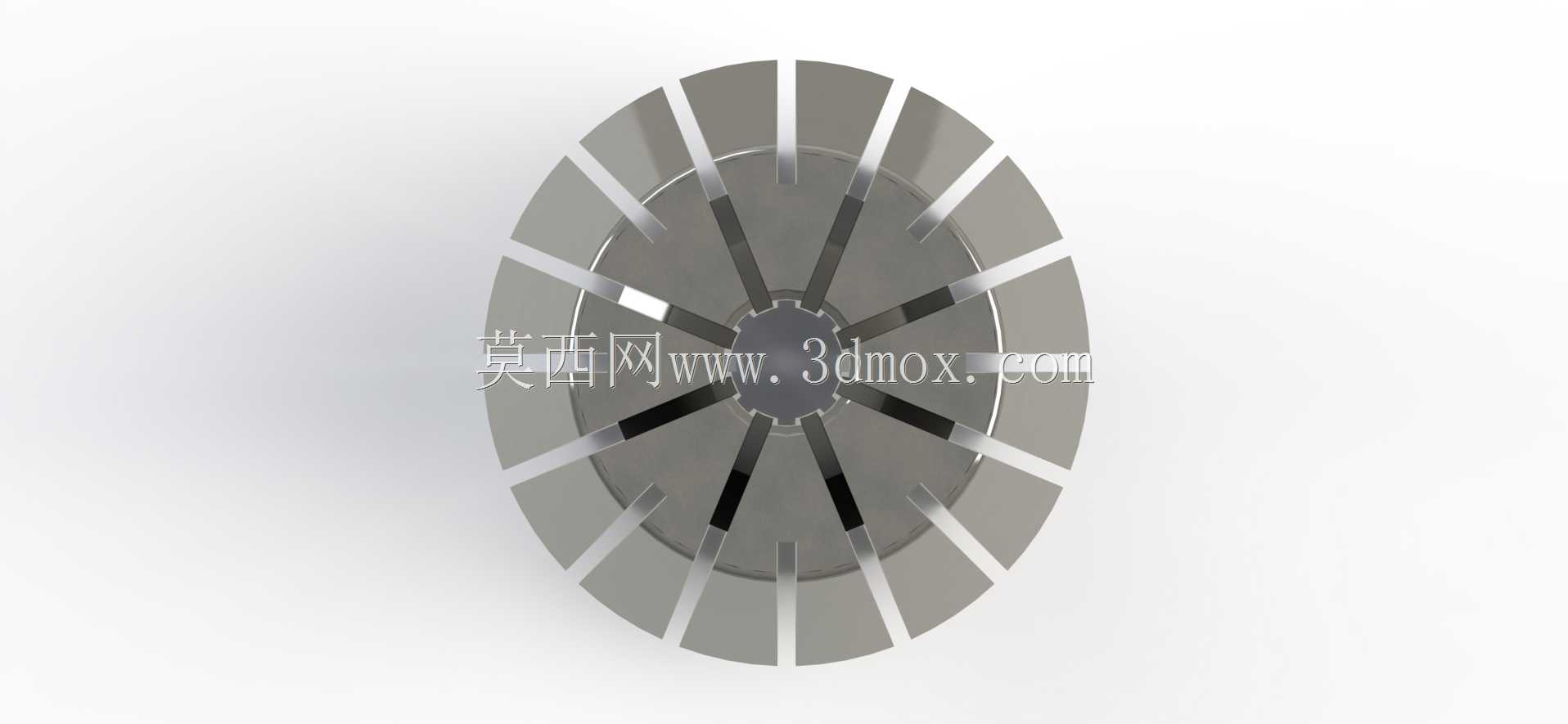

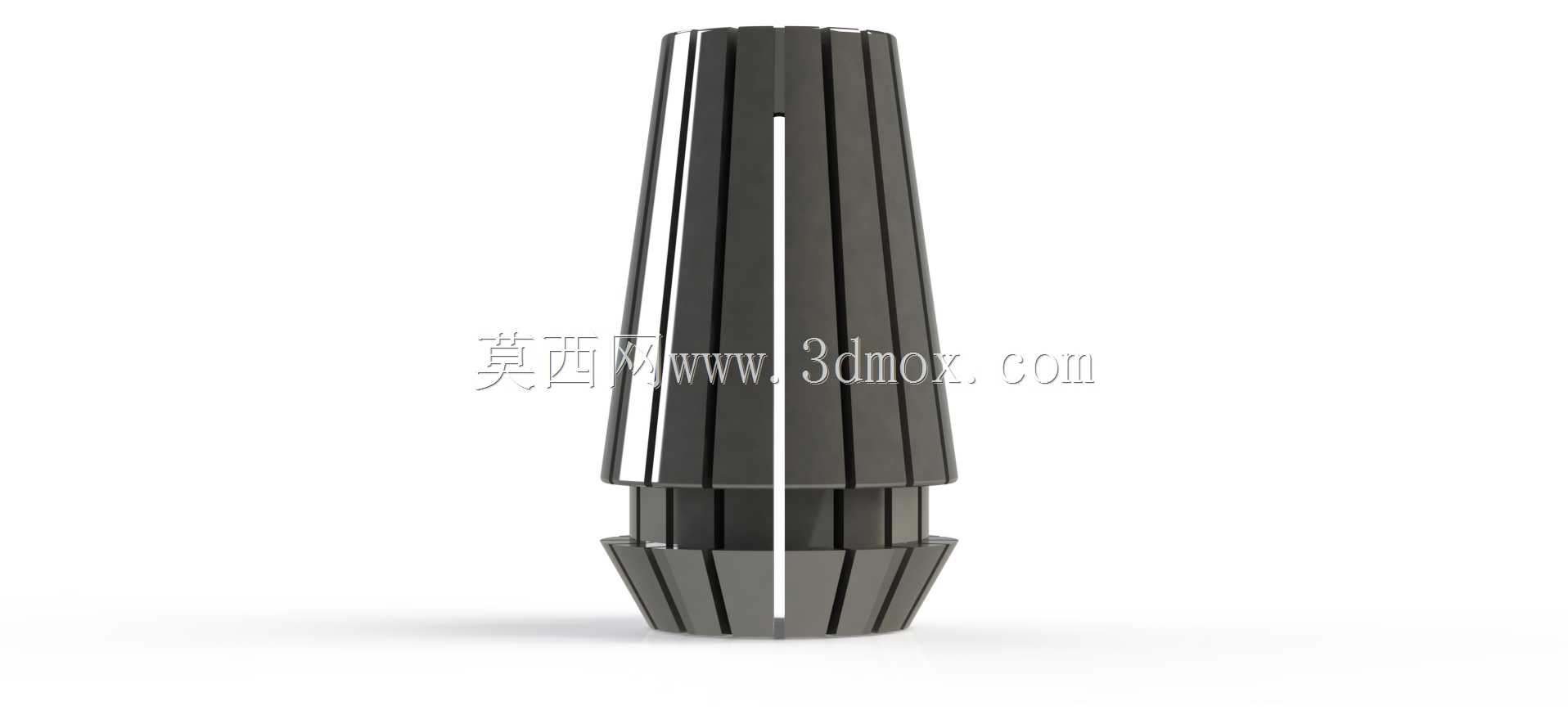

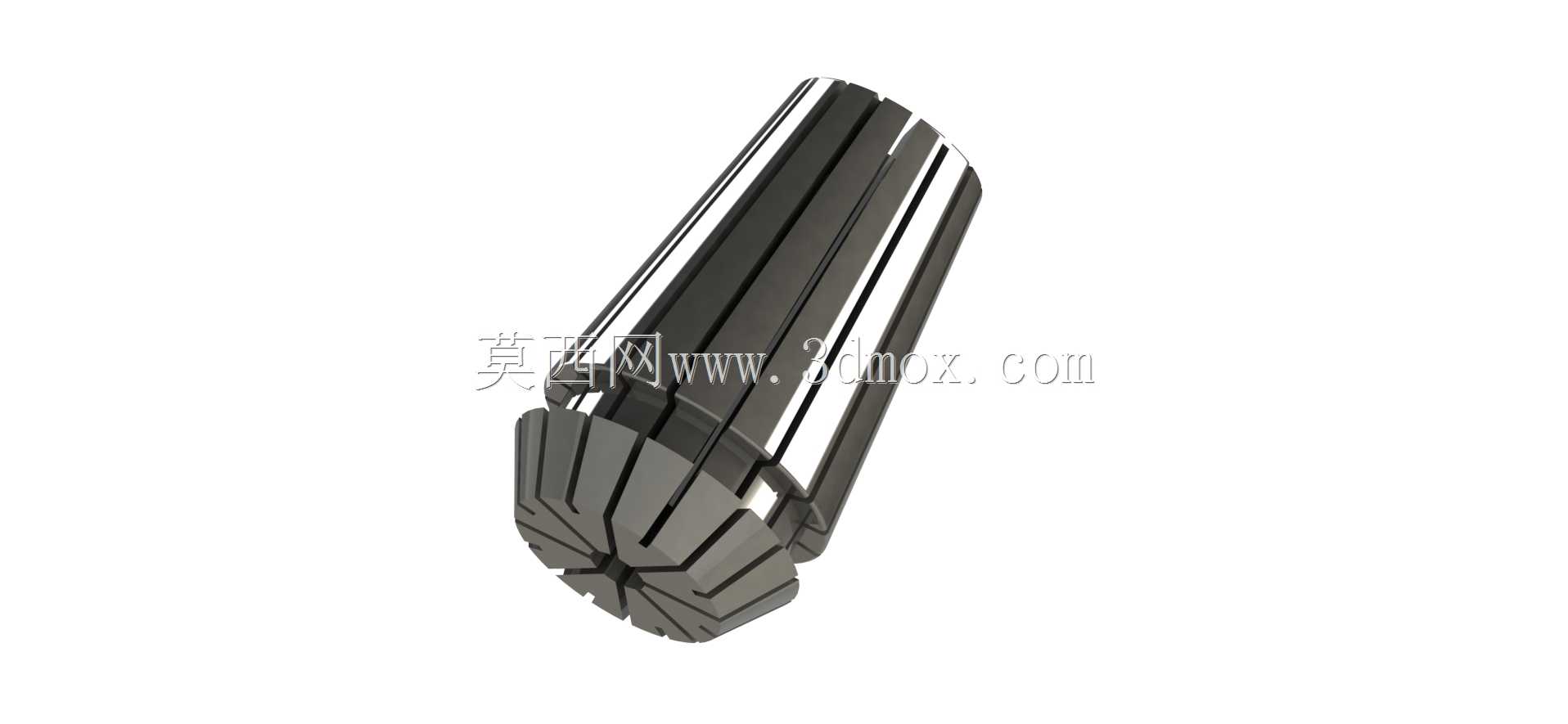

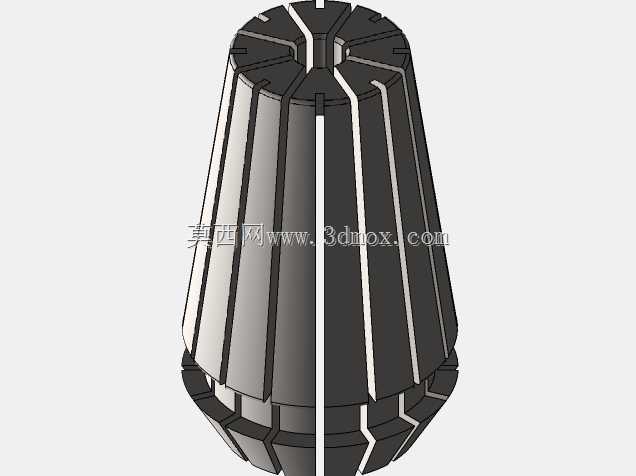

在数控铣削、钻削加工的工装配套场景里，ER系列弹簧夹头是刀柄与刀具之间实现扭矩传递、同轴度定位的核心衔接部件，这款适配ER16刀柄的夹头，专门针对1/8英寸也就是3.175mm柄径的直柄刀具设计，常见于小型雕刻机、桌面级数控铣床、钻攻中心的精加工工序中，用来装夹对应柄径的微型铣刀、中心钻、定点钻等刀具。从结构设计逻辑来看，这类夹头采用锥面配合的自紧原理，外锥面与ER刀柄的内锥孔完全贴合，当锁紧螺母施加轴向压紧力时，夹头会沿锥面轴向位移，同时依靠本体上均匀分布的轴向开槽产生均匀的径向收缩，从而抱紧内部的刀具柄部，这种结构能保证装夹后刀具的径向跳动控制在极小范围内，满足精加工对同轴度的要求。夹头的外形遵循ER16系列的标准安装边界，整体为带锥度的筒状结构，大端外径匹配ER16螺母的内孔尺寸，小端的收缩段开槽一直延伸至靠近夹持内孔的位置，保证收缩时的形变均匀，不会出现局部应力集中导致的夹持力不均问题。在实际加工场景中，这类小规格夹头多用于小型零件的精细加工，比如塑胶模具的流道精加工、小型五金件的钻孔倒角、3C产品结构件的轮廓铣削等工况，相比三爪卡盘这类装夹结构，弹簧夹头的装夹效率更高，重复定位精度更好，且更换不同内孔的夹头就能适配不同柄径的刀具，无需调整卡盘爪的位置，能有效缩短工序换刀时间。设计这类夹头的三维结构时，需要严格匹配ER系列的标准锥度参数，轴向开槽的宽度、深度以及分布角度都要经过受力校核，既要保证锁紧时有足够的收缩量抱紧刀具，又要避免开槽过深导致夹头在反复锁紧松开后出现疲劳断裂，同时内夹持孔的圆柱度、外锥面的粗糙度都要满足装夹精度要求，防止出现刀具打滑、加工振纹等问题。夹头的安装边界完全遵循ER16的通用标准，可直接适配市面上所有符合ER16规格的刀柄、锁紧螺母，无需额外做结构修改，在设备选型配套时，只要确认刀柄规格为ER16，所需装夹的刀具柄径为3.175mm，就可以直接选用这款夹头，不需要单独定制适配结构。日常使用中，这类夹头需要注意及时清理锥面和夹持内孔的切屑、油污，避免杂质进入配合面导致装夹精度下降，同时锁紧时的扭矩要符合对应规格的要求，避免过度锁紧导致夹头开槽部位出现不可逆的形变，影响使用寿命。
