在心血管介入与植入类医疗器械的研发流程中,人工心脏瓣膜的结构建模是核心前置环节,直接关联后续流体仿真、疲劳测试、植入适配性验证等全流程工作,本次完成的双足结构心脏瓣膜三维模型,完全围绕临床实际使用场景的需求搭建,可直接对接生物医学工程类项目的结构验证环节。从实际临床应用场景来看,这类双足结构的心脏瓣膜主要用于心脏瓣膜置换手术中,替代病变丧失功能的原生二尖瓣或三尖瓣,承担单向导血、阻止血液反流的核心功能,和传统单支撑脚的瓣膜结构相比,双足支撑的设计能够让瓣叶在开合过程中受力更均匀,减少长期搏动过程中瓣叶与支撑圈连接位置的应力集中问题,降低植入后长期使用出现瓣叶撕裂、钙化脱落的风险。在建模过程中,首先要明确的是产品的功能边界:

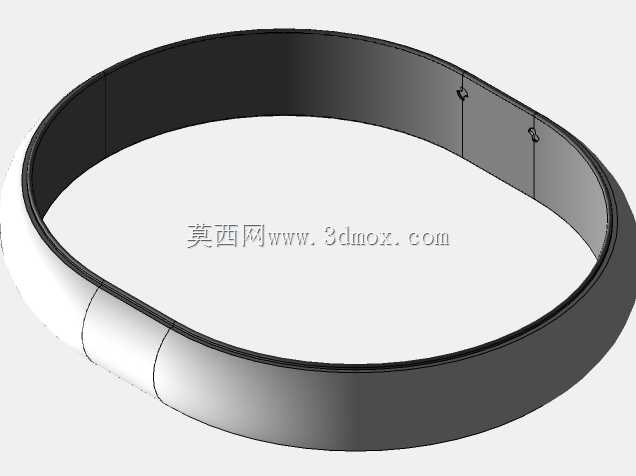

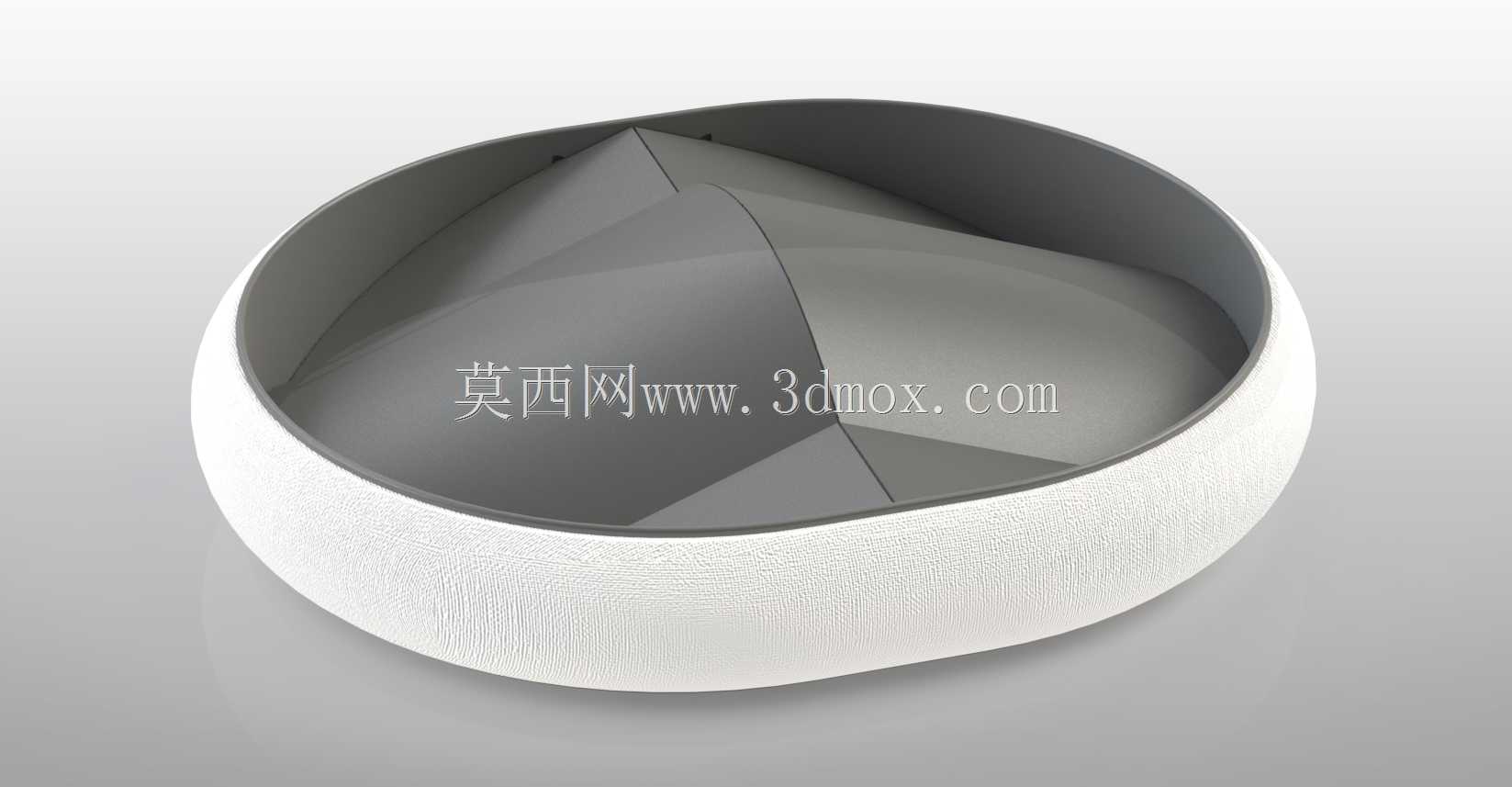

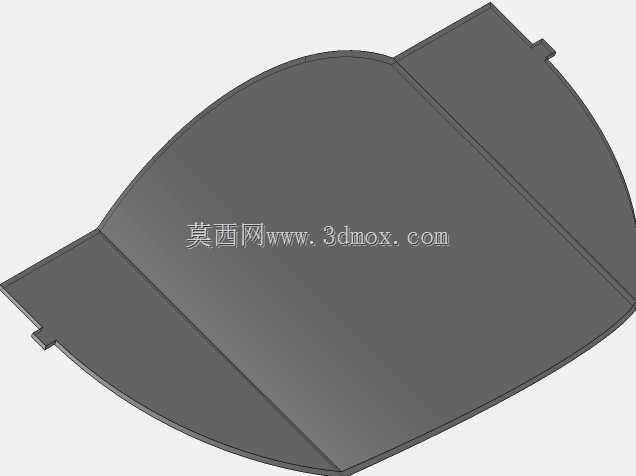

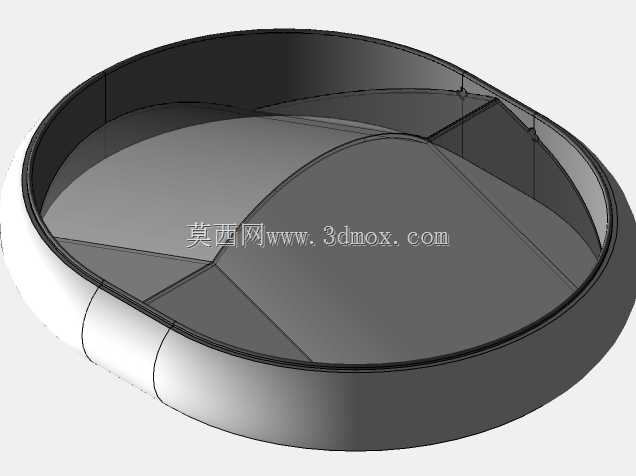

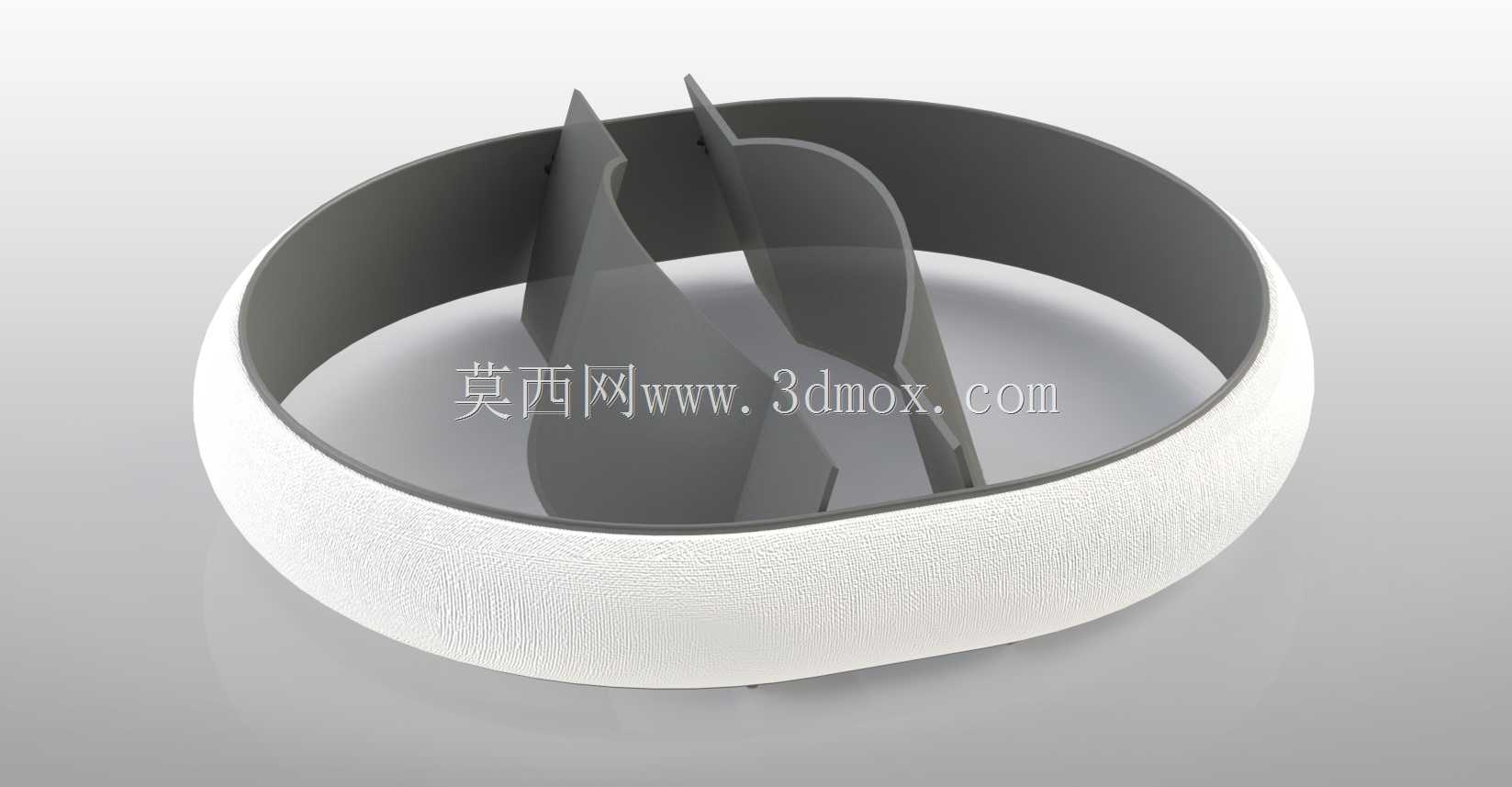

整个瓣膜需要在人体心脏的瓣环位置完成固定,因此外圈的支撑缝合圈采用了圆弧过渡的环形结构,表面做了仿生物组织的纹理处理,既能够保证手术缝合时缝线有足够的附着摩擦力,避免植入后出现瓣膜移位,也能减少植入后外圈与心肌组织接触产生的排异刺激。瓣叶部分的曲面设计完全参照原生心脏瓣膜的开合动力学特征搭建,三个瓣叶的闭合线采用了弧形交错的贴合设计,保证在心室收缩期瓣叶能够完全闭合,不存在反流间隙,同时在舒张期瓣叶能够完全打开,留出足够的通流面积,不会对血液流动造成过大阻力,避免出现溶血或者血流不畅的问题。从安装边界的尺寸控制来看,整个瓣膜的外圈直径、瓣叶开合高度都严格参照成人心脏瓣环的常规生理尺寸范围设定,外圈的支撑环厚度控制在合理区间,

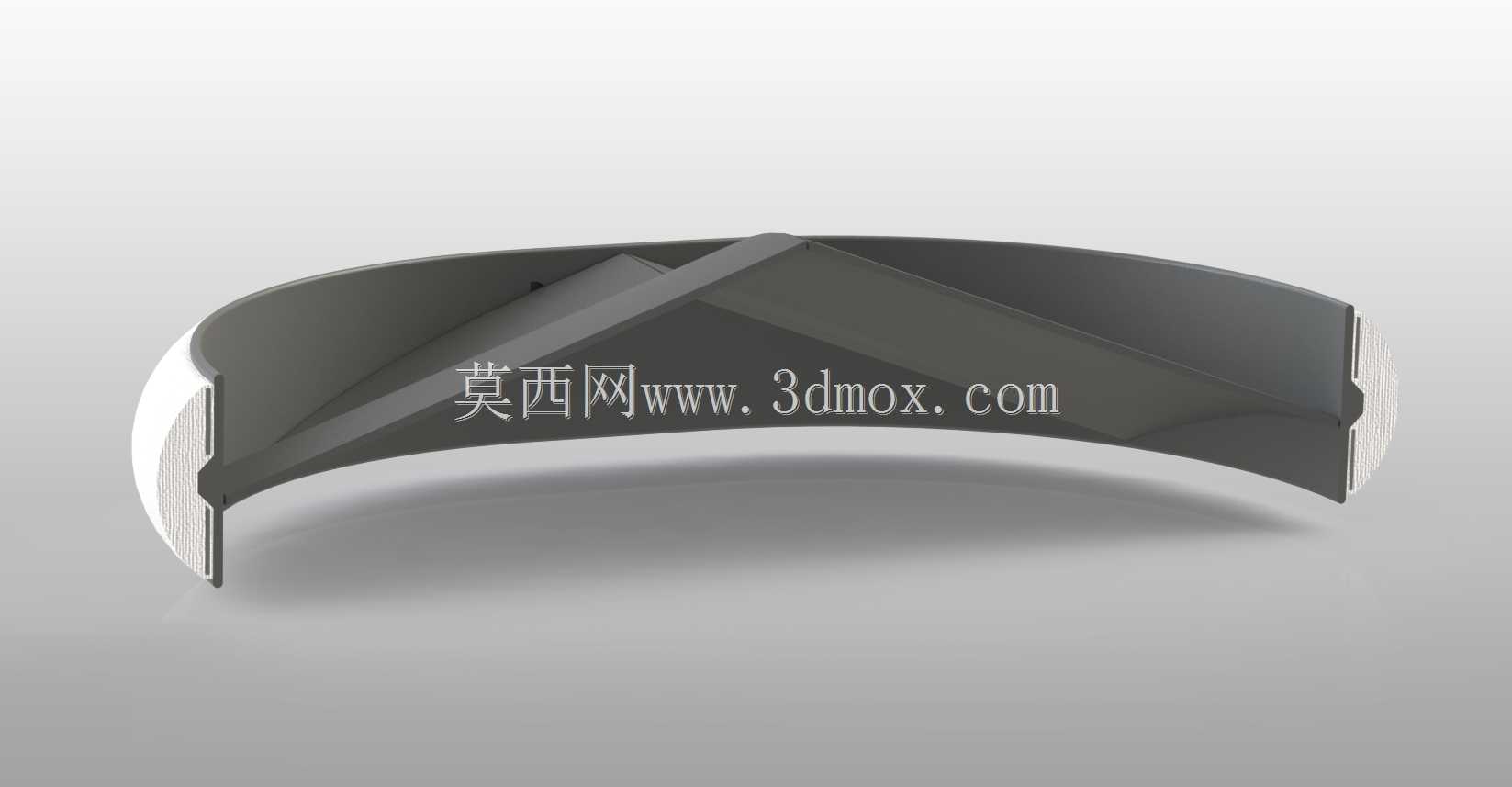

既保证植入后有足够的结构强度支撑瓣叶长期反复开合,也不会因为结构过厚占用过多瓣环位置的空间,影响周边心肌组织的正常搏动。双足支撑结构的设计位置经过反复调整,两个支撑脚分别对应瓣叶开合过程中受力最大的两个点位,将瓣叶搏动过程中产生的交变应力均匀传导到外圈支撑环上,避免局部应力过大导致的结构疲劳,建模时特意在支撑脚与瓣叶、支撑脚与外圈的连接位置做了大圆角过渡处理,消除建模过程中产生的尖锐棱角,一方面避免后续加工或者植入过程中棱角划伤生物组织,另一方面也减少应力集中点,提升整体结构的疲劳寿命。在实际的项目研发中,这个三维模型可以直接导入流体力学仿真软件,模拟不同心率、不同血压状态下瓣膜的开合状态、血液流场分布、瓣叶表面的应力分布情况,
也可以对接3D打印工艺,制作实体样件进行体外疲劳测试、流体性能测试,不需要设计人员再重新进行结构的逆向测绘或者基础建模,能够大幅缩短生物医学工程项目的前期研发周期。建模过程中所有的曲面都做了连续性处理,不存在破面、重叠面、非流形几何等问题,瓣叶的薄壁厚度均匀一致,支撑结构的壁厚也根据受力大小做了差异化设计,受力较大的连接位置适当增加壁厚,非主要受力位置在保证强度的前提下尽量减薄,控制整个瓣膜的整体重量,减少植入后心脏的负荷。和市面上常见的瓣膜建模方案不同,这个双足结构的模型特意考虑了临床植入时的缝合路径预留,外圈支撑环的缝合面做了均匀的纹理凹槽,方便手术中缝线的固定,同时瓣叶的开合角度经过反复校核,在最大开合位置不会与支撑脚、外圈结构发生运动干涉,在完全闭合位置三个瓣叶的贴合面有足够的接触宽度,保证密封性能,不会出现血液反流的问题。对于从事医用植入器械结构设计的工程师来说,这个模型的结构参数完全符合临床应用的实际需求,既可以作为全新瓣膜产品研发的基础结构模板,也可以作为教学演示、流体仿真练习的基础模型使用,所有结构特征都保留了完整的建模参数,方便后续根据不同的临床需求调整尺寸、修改瓣叶曲面参数,适配不同年龄、不同生理结构的患者使用需求。
