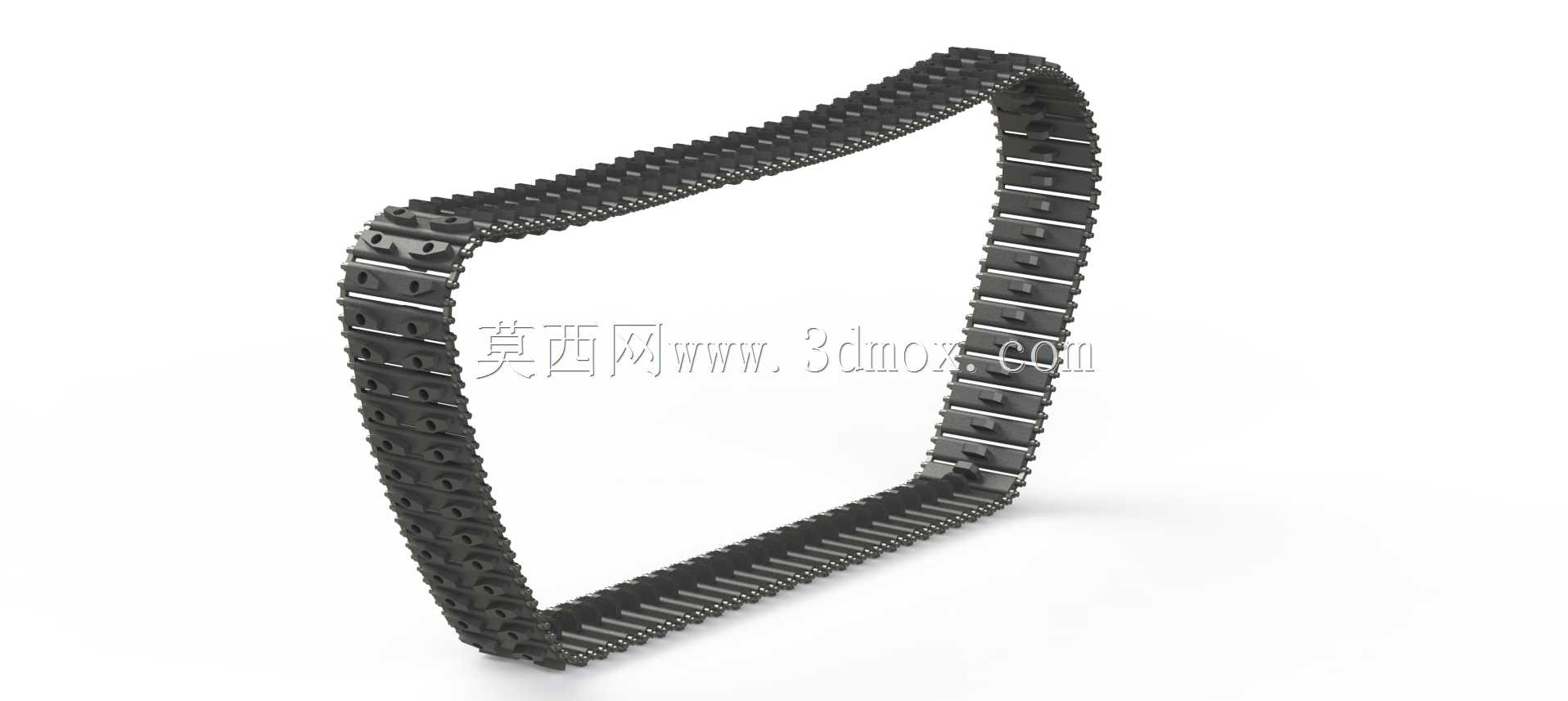

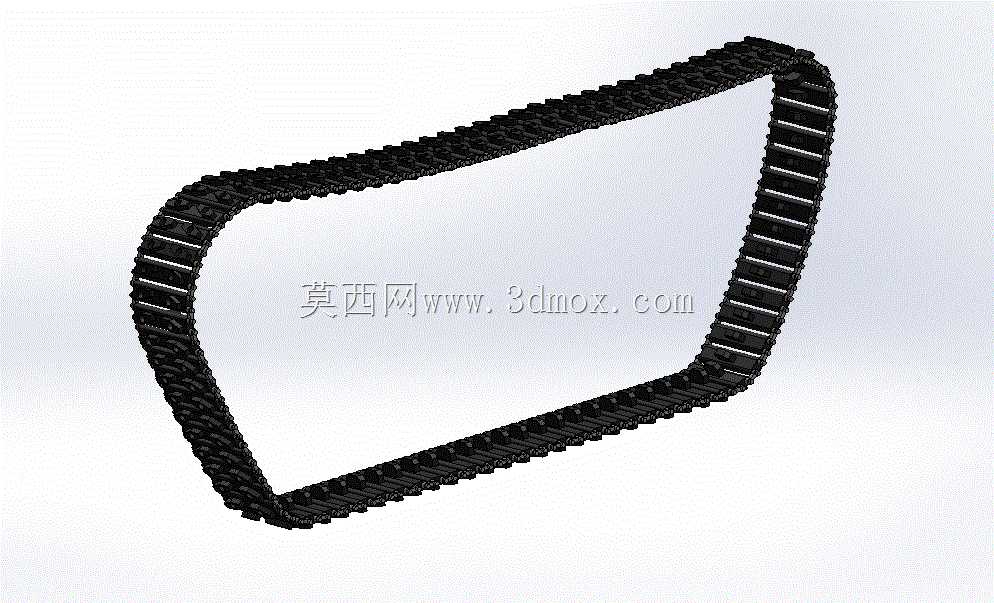

SolidWorks链工具搭建的竞赛用坦克式轨道组件

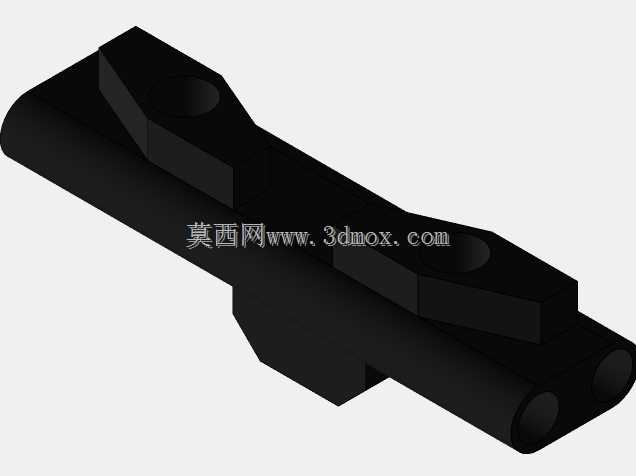

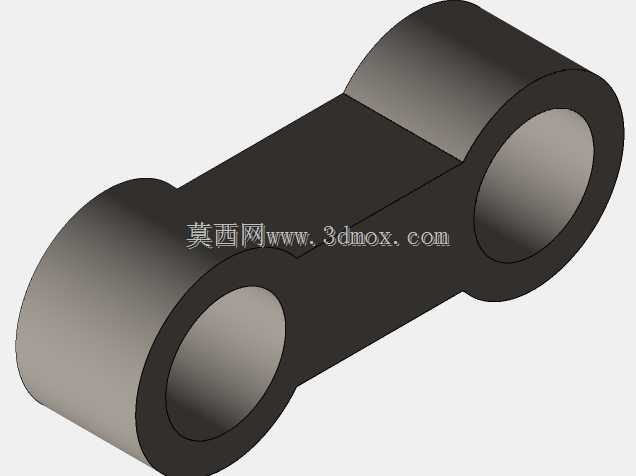

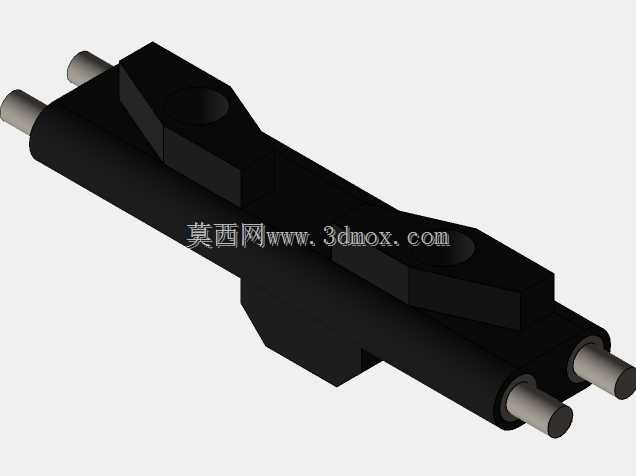

　　这套履带式行走组件最初是为机器人竞赛场景开发的行走执行单元，核心采用链传动的啮合逻辑搭建，适配小型移动机器人的越障、非平整路面通行需求，在教学演示、小型巡检机器人原型开发场景中也可直接复用结构逻辑。从设计逻辑来看，整个组件没有采用复杂的一体式履带成型方案，而是沿用标准链节的拼接思路，每一节履带板都预留了与链节销轴匹配的安装孔位，相邻链节通过销轴铰接，既保证了履带环绕主动轮、导向轮转动时的弯折自由度，又能让履带板外侧的防滑结构在接触地面时提供足够的抓附力，避免硬质光滑地面上的行走打滑问题。

　　在功能特性层面，这套履带组件的啮合齿形完全匹配标准链轮的齿距参数，不需要单独定制特殊规格的驱动轮，选用对应节距的标准链轮即可作为主动轮输出动力，大幅降低了配套传动部件的选型成本。履带板的接触面做了加宽处理，相比同宽度的普通橡胶履带，硬质拼接式履带的承重能力更强，在承载竞赛机器人搭载的传感器、控制板、电池组等载荷时，不会出现履带过度形变导致的脱链问题。同时每一节履带板都设计为可单独拆卸的结构，单节出现磨损或者损坏时，只需要拆下对应销轴更换损坏节段即可，不需要整根履带报废更换，后期维护的操作门槛很低。

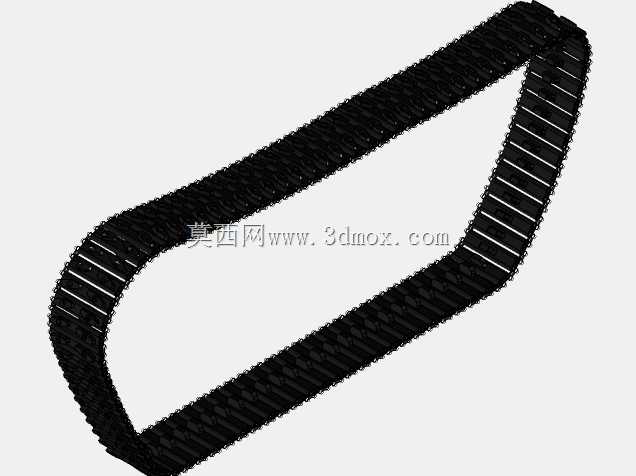

　　从安装边界来看，整套履带围成的环绕轮廓适配常见的小型机器人行走舱布局，主动轮与导向轮的中心距可以通过张紧结构调整，张紧行程覆盖常规小型移动机器人的底盘安装尺寸范围，履带整体宽度控制在小型设备的常用安装宽度区间内，不会超出底盘侧边的安装边界。履带弯折时的最小回转半径经过校核，在环绕直径较小的导向轮转动时，相邻链节的铰接角度不会超出销轴的活动角度极限，避免转动过程中出现卡滞、异响的问题。在实际装配过程中，只需要先将主动轮、导向轮、托带轮按照布局位置固定在底盘侧板上，再逐节拼接履带环绕所有轮系，最后调整张紧轮的位置给履带施加合适的预紧力即可完成安装，预紧力的控制以手动按压履带中段下垂量在合理区间为准，过紧会增大行走阻力消耗电池电量，过松则容易在急停、急加速时出现跳齿脱链的问题。

　　这套结构的设计思路没有追求复杂的特殊结构，而是最大化复用成熟的链传动设计经验，把工业场景中已经验证过可靠性的链传动逻辑，适配到小型行走设备的履带需求上，既保证了结构运行的稳定性，又降低了加工、装配、维护的综合成本，对于做小型移动机器人原型开发、机械结构教学演示的从业者来说，这套结构的参数逻辑可以直接参考调整，适配不同尺寸、不同载荷的设备需求。
