工字钢轨道配套吊装夹持梁夹结构

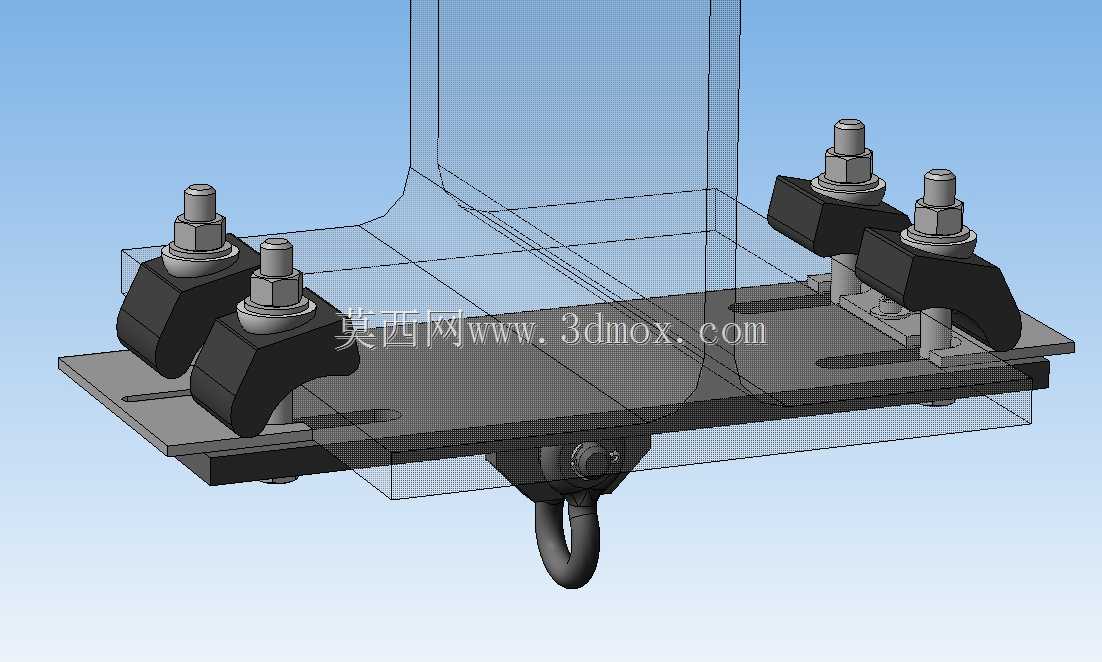

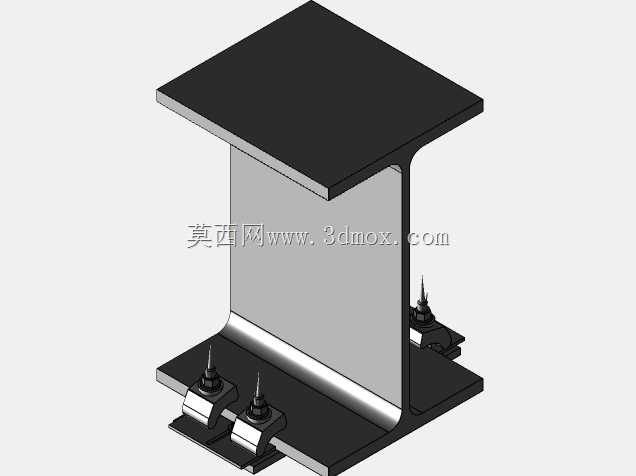

这款梁夹主要适配车间内工字钢轨道的临时或固定吊装场景，常见于生产线工位辅助吊装、设备检修临时吊点搭建、轻型物料跨工位转运的吊架挂载环节，区别于传统焊接吊点，无需对厂房钢梁做动火加工，可灵活调整安装位置，适配不同宽度的工字钢翼缘，不会对原有钢梁结构造成应力损伤。从结构设计来看，整体采用对称式夹持布局，两组夹块分别卡在工字钢翼缘的两侧，每侧夹块配套双螺栓锁紧结构，螺栓拧紧后夹块的弧形贴合面会完全贴紧工字钢翼缘下侧与侧边的过渡区域，配合防滑齿面增大静摩擦力，避免吊装过程中出现滑移、偏转问题；夹块采用变截面受力设计，夹持端厚度大于连接端，锁紧时应力集中区域做了圆角过渡，避免长期受载出现应力开裂。底部的吊耳采用铰接式连接，与下方承载板通过销轴配合，吊装作业时吊耳可随吊索方向小幅摆动，抵消斜拉产生的侧向载荷，避免螺栓组受额外倾覆力矩。安装边界方面，承载板上开有长条形调节孔，可适配翼缘宽度在100mm到200mm区间的标准工字钢，夹块的开口深度预留了30mm的调节余量，可兼容不同厚度的翼缘板材，安装时无需额外加工孔位，只需将夹块卡在工字钢翼缘上，穿入螺栓后按对角顺序拧紧即可完成固定，单组梁夹的额定承载覆盖0.5t到2t的轻型吊装需求，可多组配合使用挂载小型电动葫芦、气动平衡吊，或是作为临时安全绳挂点使用。设计过程中重点校核了螺栓预紧力与夹持摩擦力的匹配关系，确保在额定载荷下，即使单根螺栓出现预紧力衰减，剩余夹持力仍能满足1.5倍的安全系数要求；夹块与工字钢接触的表面做了滚花处理，不会刮伤钢梁表面的防锈涂层，拆卸后可重复周转使用，适合频繁调整吊点位置的柔性生产车间使用。承载板的厚度根据额定载荷做了等强度设计，中间受拉区域厚度大于两侧安装区域，在保证结构强度的前提下尽可能降低自身重量，单人即可完成安装拆卸作业，无需借助重型吊装工具。
