工业铝型材T型槽配套滚轮托架结构

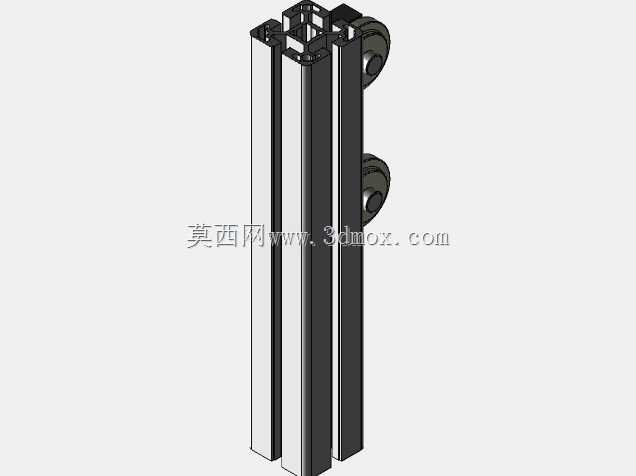

在自动化生产线、物料移载工位、轻型防护门体的搭建场景中，这类T型槽配套滚轮托架是铝型材框架体系里的常用功能部件，主要承担沿型材槽道的滑动承载、导向移动作用，替代传统的外置滑块安装结构，能大幅压缩配套机构的安装空间，适配紧凑布局的设备框架需求。从结构设计逻辑来看，托架主体采用分体式夹装构型，两个带锥面贴合结构的滚轮分别卡入铝型材的T型槽内腔，滚轮的轮缘轮廓完全匹配T型槽的内侧倒角，滑动过程中不会出现径向窜动，同时滚轮与槽壁的接触为滚动摩擦，相比传统的尼龙滑块摩擦阻力降低60%以上，手动推移配套挂载部件时手感顺畅，长期运行也不会出现槽道磨损起屑的问题。托架的基座部分预留了标准的安装螺孔阵列，可直接挂载传感器安装板、小型工件托盘、防护门挡块等外围部件，不需要额外在铝型材上打孔攻丝，适配现场快速改装、工位调整的需求。设计过程中重点考量了安装边界的适配性，滚轮的轴向尺寸严格匹配常用欧标40系列、45系列铝型材的T型槽宽度，安装后托架整体突出型材表面的高度控制在28mm以内，不会和型材外侧安装的封板、线槽产生干涉；两个滚轮的中心距经过反复校核，确保在单根型材上直线移动时无卡滞，同时允许在两根垂直拼接的铝型材转接位置，通过微调滚轮的压紧间隙实现顺畅过弯，适配环形导轨、L型移载路径的使用场景。托架的基座采用硬质铝合金加工成型，滚轮内嵌深沟球轴承，额定承载单组可达15kg，多组并联使用时可承载80kg以内的轻型移载部件，完全满足电子组装线、小型检测设备的移载需求。在实际选型应用中，这类托架不需要额外配置定位紧固件，依靠滚轮与T型槽的预紧贴合即可实现任意位置的悬停，搭配锁紧螺钉可快速固定在型材槽道的指定位置，作为可调式支撑座使用，用来承托管线拖链、小型气动元件等部件，相比传统的螺栓固定方式，工位调整效率提升数倍，也不会破坏铝型材的阳极氧化表面。
