高压管道钢制抱箍式抢修夹具结构

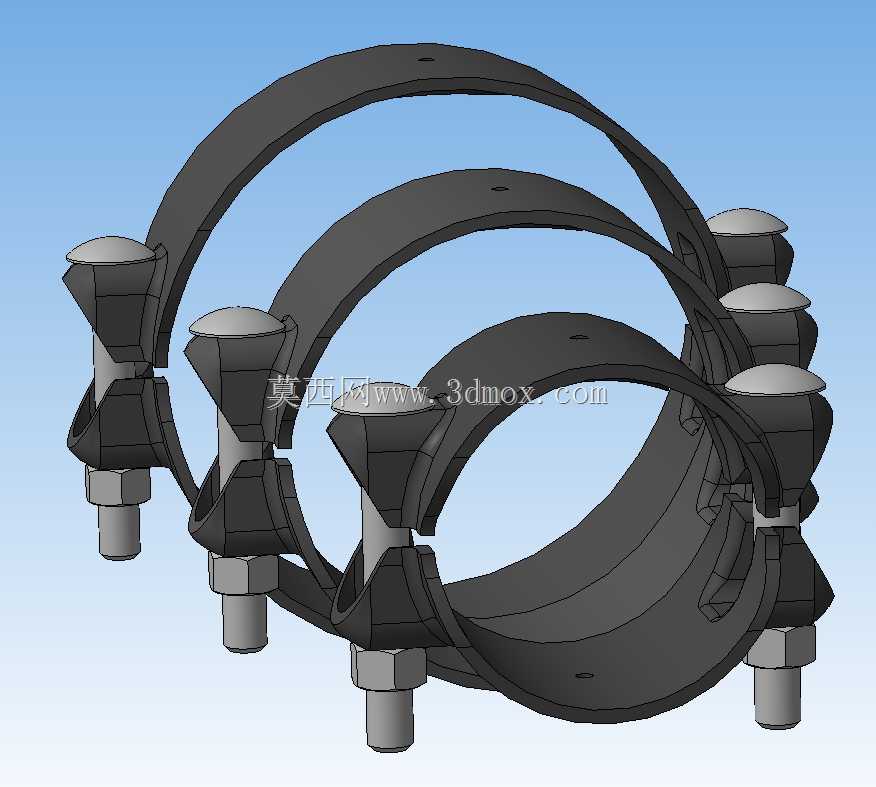

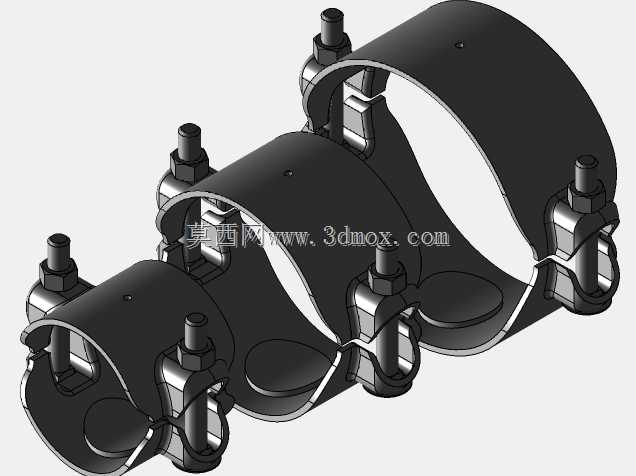

这类钢制修理夹具主要应用在油气输送、市政高压供水、化工工艺管线的带压抢修场景中，当管线出现焊缝砂眼、局部腐蚀穿孔、外力磕碰造成的点状泄漏时，不需要停输泄压、不需要切割更换管段，直接在泄漏点位包覆密封垫后锁紧夹具即可完成堵漏，能大幅缩短管线故障停机时间，降低介质泄漏带来的安全风险与生产损失。整套夹具采用多瓣分体式弧形抱箍结构，弧形板的内曲面完全匹配对应公称直径的高压管道外圆轮廓，安装时各瓣抱箍沿管道周向排布，相邻抱箍瓣之间通过带锥面的锁紧组件拉紧，锥面结构可以在螺栓锁紧过程中自动对中，让抱箍内表面均匀压合在管道外壁的密封垫上，避免局部压合不实导致的二次泄漏。设计过程中首先要匹配目标管道的外径公差，抱箍内弧面的曲率半径要比管道公称外径大0.2-0.5mm，预留密封垫的压缩空间，同时要保证抱箍瓣合模后形成的内圆同轴度偏差不超过0.3mm，防止锁紧后局部应力集中压伤管道母材。锁紧螺栓的排布沿抱箍轴向均匀分布，每个锁紧点的螺栓规格根据管道工作压力计算选型，高压工况下选用8.8级以上高强度螺栓，螺栓预紧力按照密封垫的压缩率要求设定，保证密封垫被压缩至设计厚度的70%左右，实现可靠的静密封。从安装边界来看，这类夹具不需要在管道上焊接额外的固定座，只需要清理泄漏点周边的管道表面锈层、油污，将适配泄漏点尺寸的密封垫贴在泄漏位置，再逐瓣扣合抱箍，对称分次拧紧所有锁紧螺栓即可，安装作业空间只需要满足管道周边预留出扳手操作的空间即可，适合管廊、井下、厂区架空管线等空间受限的抢修场景。抱箍本体采用钢制材料加工，表面做防锈处理，能够适应户外、埋地等不同敷设环境下的长期使用，锁紧组件的螺母带有防松结构，避免管线运行过程中的振动导致螺栓松动，保证密封效果的长期稳定性。不同于普通的管道卡箍，这类高压用夹具的抱箍板厚度经过强度校核，能够承受管道内部介质的工作压力，不会在承压状态下出现变形撑开的问题，弧形板的边缘做倒圆角处理，防止安装过程中割伤密封垫，也避免应力集中导致的抱箍本体开裂。
