适配5mm圆形LED的金布莱特塑料安装支架

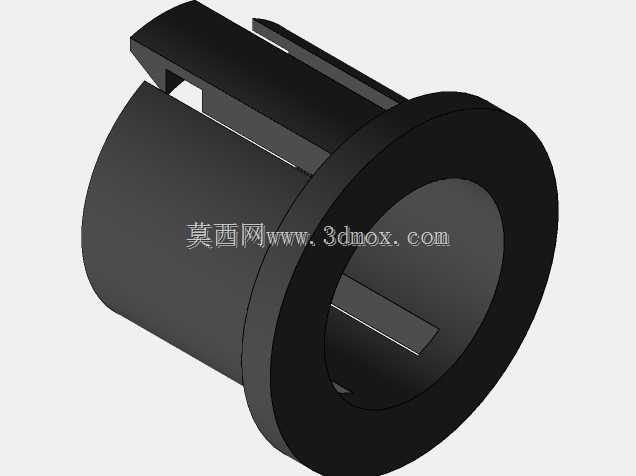

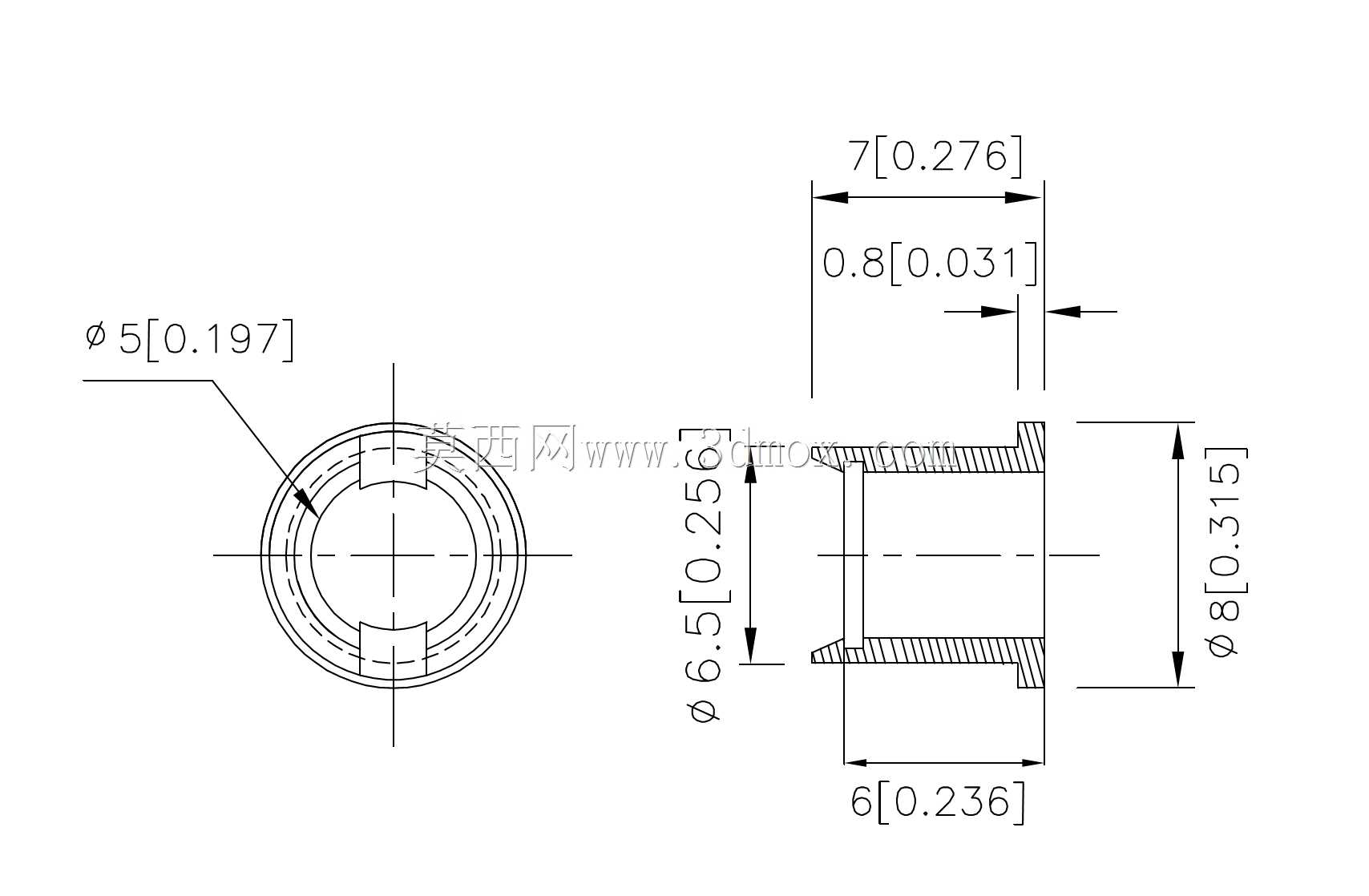

在各类电子设备的面板指示、小型信号提示模块的结构搭建环节，这类适配5mm圆形LED的塑料安装支架是不起眼但直接影响装配效率与成品外观一致性的小零件。日常做电控柜面板指示灯、小型消费电子状态提示灯、工控设备信号点位的结构设计时，经常会遇到直插式LED直接焊接在PCB上后，灯头与面板开孔对位不准、长期使用后灯体歪斜偏移、面板与灯头之间缝隙不均漏光的问题，这款支架就是针对这类痛点设计的配套固定件。从结构细节来看，支架整体采用带法兰边的圆筒式主体设计，法兰边的外径刚好覆盖常规5mmLED安装开孔的边缘，装配时法兰边贴紧面板内侧，既可以限制支架整体向面板外侧窜动，也能遮挡开孔与灯体之间的缝隙，避免内部光线从缝隙漏出影响指示效果。圆筒内部的开槽结构是设计的核心细节，沿着筒身轴向开出的通槽，一方面可以适配不同引脚排布的5mm圆形LED，直插式LED插入筒身时引脚可以顺着槽位穿出，不会被筒壁挤压弯折，另一方面塑料本身的微弹性配合开槽结构，能让筒身对插入的LED灯体形成适度的抱紧力，不需要额外点胶或者加装卡簧就能固定灯体位置，减少装配工序。筒身外侧的轴向凸筋结构，是为了匹配面板安装孔的公差设计，当面板开孔尺寸在合理公差范围内波动时，凸筋可以与孔壁形成过盈配合，不需要额外打胶或者加装紧固件，就能把支架预先固定在面板开孔处，后续装配PCB与LED时，支架不会从开孔处脱落，提升流水线装配的效率。从安装边界来看，这款支架适配的是Kingbright生产的标准5mm圆形直插LED，筒身的内孔尺寸刚好匹配5mm灯头的外径，插入后灯头的发光端面与法兰边的外侧端面基本齐平，不会出现灯头突出面板过多或者凹陷过深的问题，保证指示灯的发光角度符合设计预期。在实际选型应用中，这类支架多用于低压电控设备的面板信号指示、小型家电的工作状态提示、桌面电子设备的电源与功能指示灯位，装配时只需要在面板上开出对应尺寸的圆形安装孔，将支架从面板内侧压入开孔，再把LED从支架内侧插入筒身，后续焊接引脚时LED的位置已经被支架精准定位，不需要人工反复调整灯头的高度与居中位置，能大幅降低批量装配时的人工对位成本，也能避免焊接后灯体歪斜导致的成品外观不良。支架采用塑料材质，本身具备一定的绝缘性能，在靠近PCB引脚的位置不会出现导电短路的风险，同时塑料的自重较轻，不会给轻薄型面板带来额外的负重，适合在各类轻量化电子设备的结构中使用。
