带法兰面六角头自锁防松螺栓结构

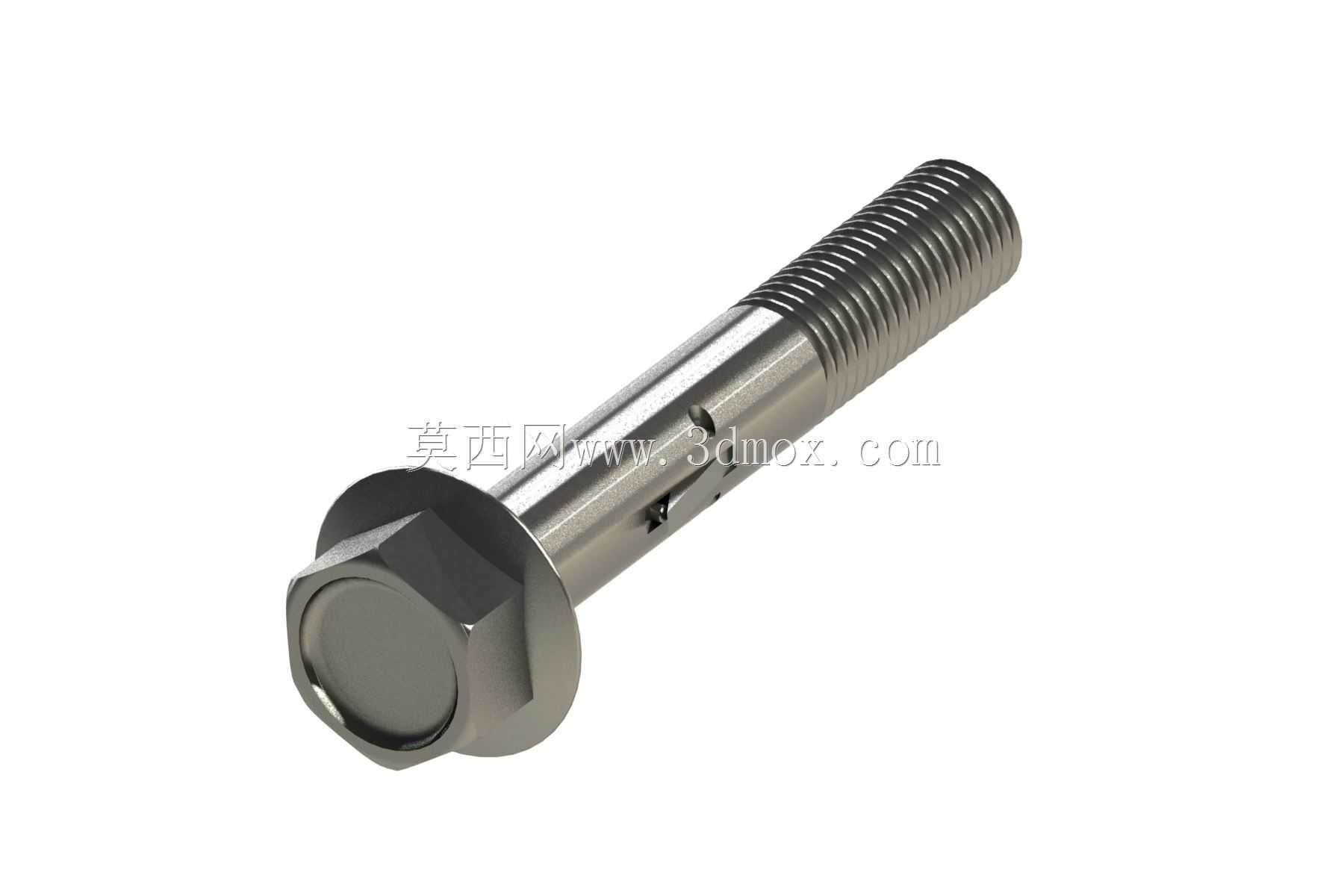

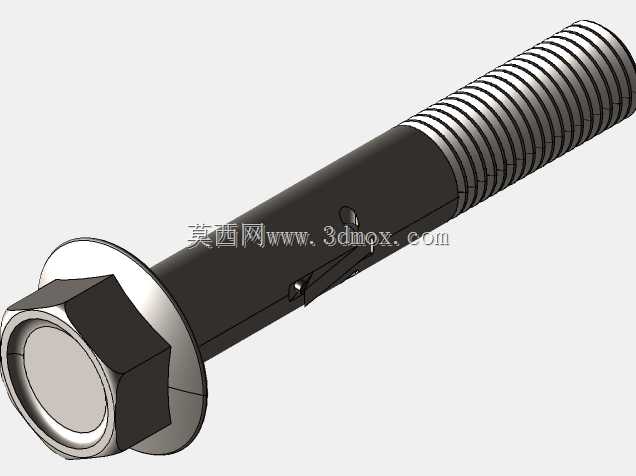

这款带自锁功能的法兰面螺栓，在常规螺纹紧固件的基础上做了结构优化，核心解决的是振动工况下普通螺纹连接易松脱的行业痛点，在各类存在持续振动、交变载荷的机械装配场景中都有广泛应用，比如小型动力设备的壳体连接、运动机构的部件固定、教学演示用的机械结构装配件，甚至部分娱乐类机械互动装置的连接位都能适配。从结构设计思路来看，螺栓头部采用一体式法兰面结构，省去了单独加装平垫圈的工序，法兰盘的承压面能有效分散螺栓锁紧时对被连接件表面的压应力，避免软质被连接件表面出现压痕甚至局部压溃的问题，头部选用标准外六角构型，可适配常规开口扳手、套筒工具完成锁紧操作，不需要特殊定制工装，现场装配的通用性较强。杆部的螺纹段采用标准公制牙型加工，螺纹精度满足通用装配的公差要求，和常规同规格螺母的适配性良好，自锁结构集成在杆部靠近光杆的位置，通过杆部开槽内置的弹性锁止结构，在螺纹拧合到位后，锁止件会抵紧螺纹牙侧，抵消螺纹副之间的配合间隙，即便承受横向交变载荷或者持续振动，螺纹副也不会出现相对回转松脱的情况，不需要额外加装防松垫圈、开口销等辅助防松零件，能有效减少装配环节的零件数量，降低装配复杂度。从安装边界来看，这款螺栓的光杆段长度和螺纹段长度做了合理分配，光杆段可适配被连接件的光孔定位需求，装配时法兰面需完全贴合被连接件的安装基准面，锁紧扭矩可参照同规格8.8级外六角螺栓的标准扭矩值施加，不需要额外加大锁紧力来追求防松效果，避免螺栓杆部出现过载拉伸变形。实际选型应用时，需要注意被连接件的总厚度不能超过螺栓光杆段加有效螺纹啮合长度的总和，保证螺纹啮合长度达到3到5倍螺距的要求，确保锁止结构能完全处于螺纹啮合区间内发挥作用，同时安装孔的孔径需要比螺栓杆部大0.2到0.5mm，保证杆部能顺利穿入，又不会因为间隙过大影响连接的同轴度。这类自锁螺栓在教学场景中常被用来演示螺纹防松的结构原理，相比摩擦防松、机械防松的其他结构，这种集成式自锁结构的零件集成度更高，装配效率优势明显，在一些不便于定期检查复紧螺栓的装配位置，能大幅降低后期维护的工作量。
