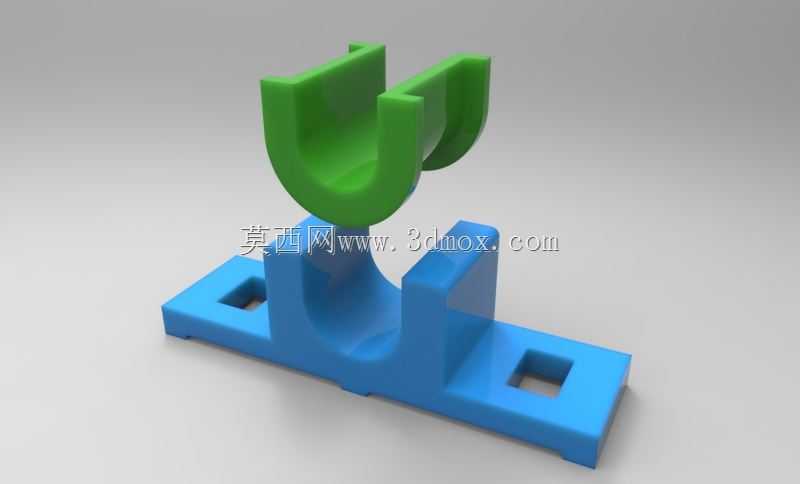

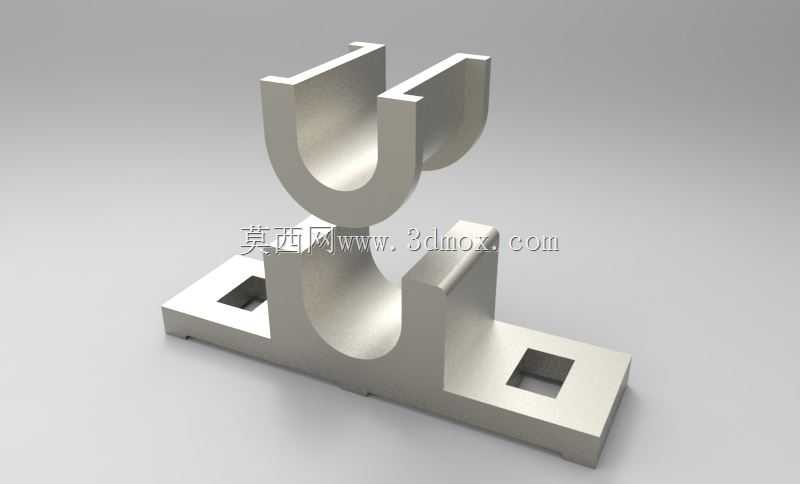

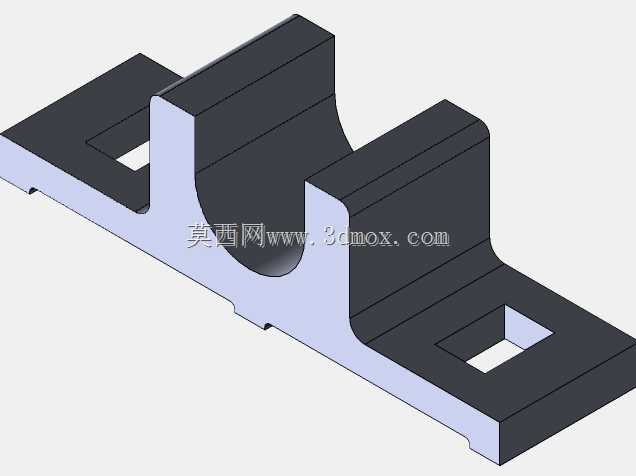

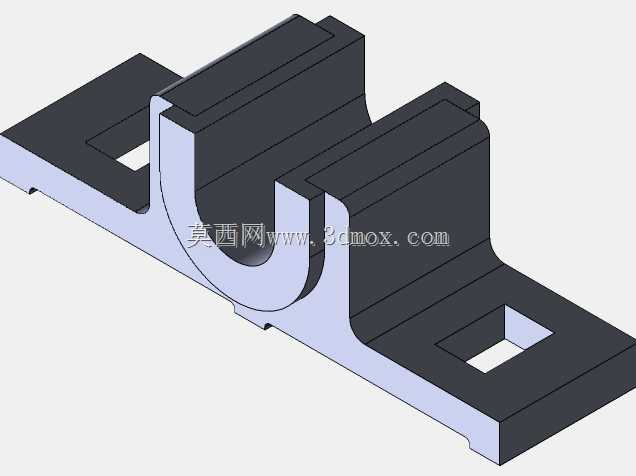

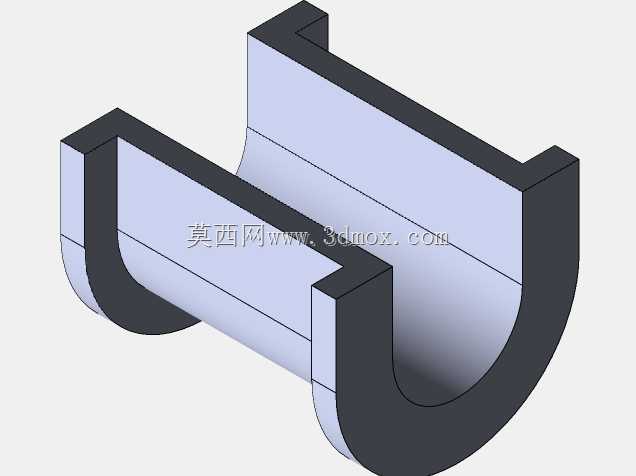

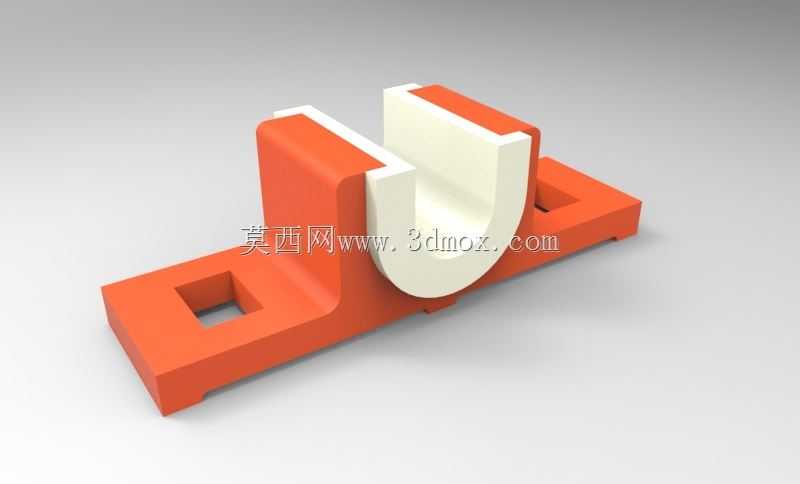

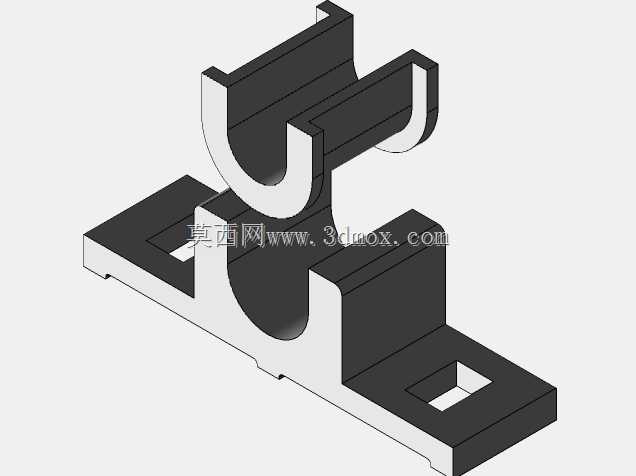

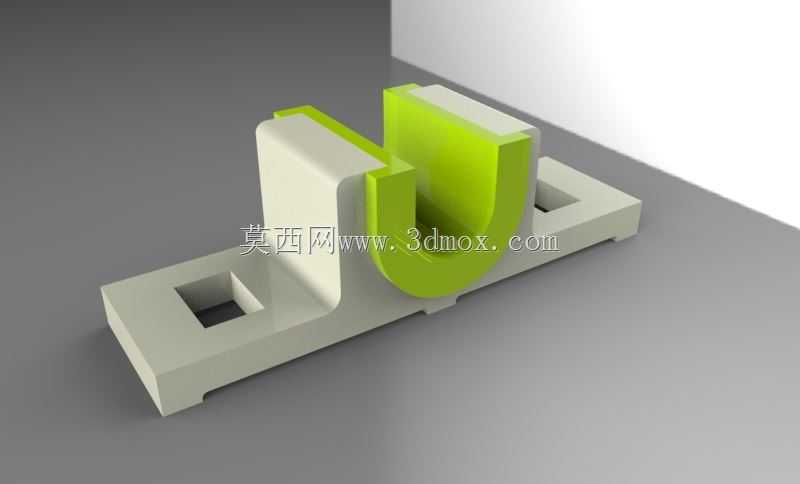

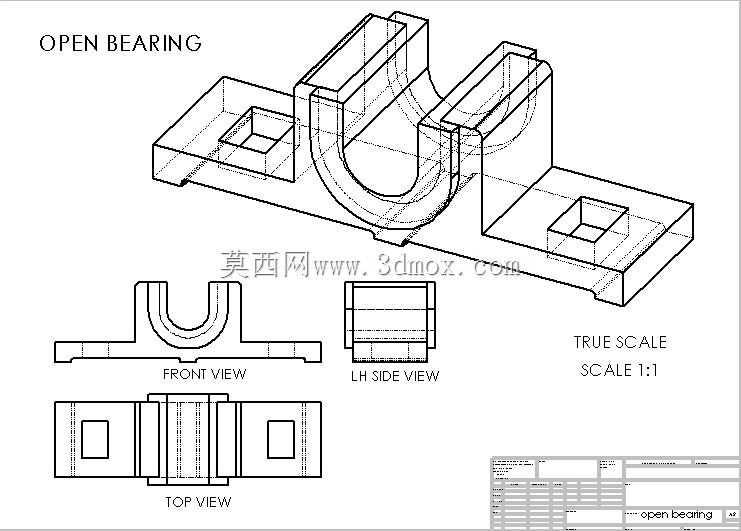

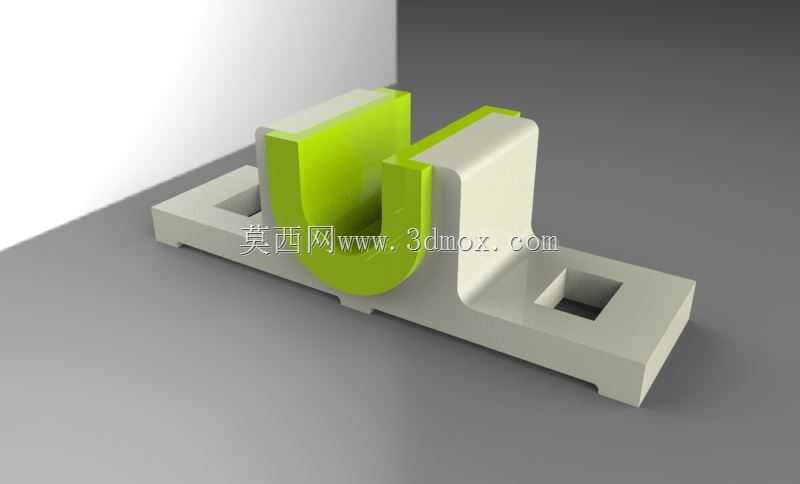

这类开式支撑结构多用于轻工输送线、小型非标自动化设备的传动轴系支撑场景,区别于整体式闭式轴承座,其开式U型槽结构可实现轴系的快速拆装,无需沿轴向逐段拆卸传动轮、联轴器等端侧部件,在设备日常维护、轴系更换作业中能大幅降低停机时长,尤其适合排布紧凑、轴向操作空间受限的设备工位。从结构功能来看,底座两侧开设的方形沉孔为安装固定位,可配合T型螺栓或内六角螺栓将整体结构锁定在设备安装基面或型材框架上,沉孔设计可让螺栓头完全沉入座体内部,避免突出结构干涉周边运动部件,同时保证安装面贴合度,减少运行过程中的支撑晃动。中间的U型支撑槽为核心承载区域,槽体内壁弧度与配套轴瓦或滑动轴承外圈完全贴合,可承受径向载荷为主的传动受力,两侧凸起的挡边结构可限制轴瓦的轴向窜动,避免运行过程中轴承出现轴向移位导致的传动偏心。设计过程中首先要明确安装基面的边界尺寸,底座的长宽尺寸需匹配安装位的型材槽距或安装孔位间距,底座厚度需根据额定承载载荷计算,保证螺栓锁紧后底座不会出现形变翘曲;U型槽的中心高是核心尺寸参数,需匹配传动轴的中心高要求,保证轴系安装后与配套传动部件的同轴度,槽体的开口宽度需略大于配套轴径,方便轴体直接从上方卡入安装,同时槽壁的厚度需满足径向承载要求,避免长期受载出现槽口扩张变形。两侧的加强筋结构连接底座与U型支撑侧壁,可提升整体结构的刚性,减少轴系运行过程中产生的支撑共振,座体边角处均做了倒角处理,既避免加工、安装过程中锐边划伤操作人员,也能消除铸件的应力集中点,降低长期受载下的开裂风险。这类结构多采用铸铁铸造成型后再做机加工,安装面与U型槽内壁需保证加工精度,安装面的平面度公差需控制在合理范围,保证安装后支撑的稳定性,U型槽的圆弧度需与配套轴承外圈匹配,避免出现点接触导致的局部应力集中,加快轴承磨损。实际选型应用时,需根据传动轴的径向载荷、转速、轴径参数匹配对应规格的座体,同时核算安装孔位的中心距是否适配现场安装基面,若应用在有腐蚀或高湿度的工况下,还需对座体表面做喷塑或镀锌处理,提升结构的防锈耐腐蚀能力,延长部件的使用寿命。
