户外组合式儿童游乐设施结构设计

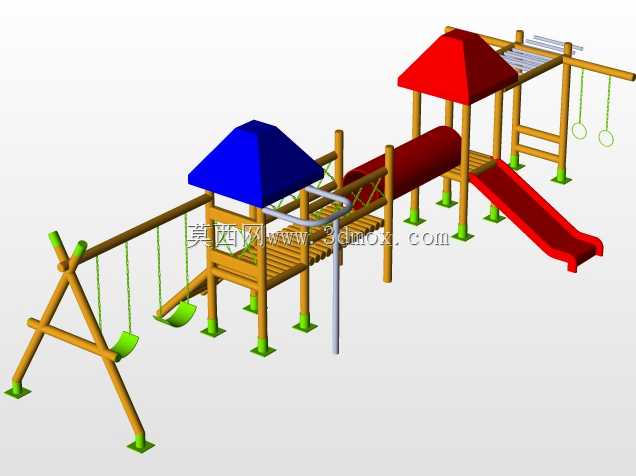

这套户外组合游乐设施主要面向社区公共活动区、幼儿园户外场地、城市公园儿童活动区等场景布设，核心服务3-12岁年龄段儿童的户外游乐需求，将攀爬、滑行、悬吊、休憩等多种游乐功能整合在同一套支撑结构上，避免了单一游乐设备功能单薄、场地占用分散的问题。整体支撑框架采用仿木质感的立柱与横梁搭建，所有立柱底部均设置带膨胀螺栓固定孔的落地支座，安装时需保证支座与硬化混凝土地面完全贴合，单组设施的横向安装跨度约6.2米，纵向安装深度约3.8米，设施最高点距安装地面高度约3.3米，安装时需在设施外围预留不小于1.5米的安全缓冲距离，缓冲区域需铺设厚度不小于30mm的橡胶安全地垫，避免儿童跌落造成磕碰损伤。功能模块的排布充分考虑儿童游乐的动线逻辑，左侧设置A字型支撑的双位秋千结构，秋千座椅采用弧形曲面设计，悬挂绳索采用耐磨柔性连接件，绳索与横梁的连接位置设置耐磨轴套，长期摆动使用也不会出现横梁磨损断裂的问题；中间区域设置带蓝色四坡顶的 elevated 平台，平台距地面高度约1.2米，平台周边设置高度不小于0.8米的防护栏杆，平台一侧设置金属材质的弧形爬梯，可供儿童攀爬登上平台，平台与右侧红色顶篷的高台之间通过封闭式圆筒滑梯连通，圆筒滑梯的内壁做光滑圆弧过渡，没有突出的连接件，避免儿童滑行时被衣物勾挂；右侧高台设置敞开式直滑梯，滑梯下滑角度控制在32度到35度之间，既保证滑行的顺畅度，又不会因为坡度过大导致滑行速度过快产生安全隐患，高台侧边还设置了两组吊环，可供儿童进行悬吊拉伸类的游乐活动。设计过程中所有结构的棱角位置都做了R10以上的圆角倒钝处理，所有金属连接件都做了沉头设计，外表面覆盖与主体同色的防护盖帽，不会出现突出的金属毛刺划伤儿童；两个顶篷采用工程塑料一体注塑成型，具备抗紫外线、耐雨水腐蚀的特性，长期户外布设不会出现褪色、脆裂的问题，立柱底部的支座位置做了加高的防水裙边设计，避免地面积水长期浸泡立柱底部导致结构锈蚀。整套设施的受力点都做了加强处理，秋千悬挂位置、滑梯与平台的连接位置、爬梯的固定位置都额外加装了三角加强筋，单点位可承受不小于100kg的静载荷，完全满足多名儿童同时在设施上活动的承重要求，结构装配全部采用标准紧固件连接，后期维护更换易损部件时不需要整体拆解结构，运维难度较低。
