家具柜门双滚轮碰珠闭合锁扣结构

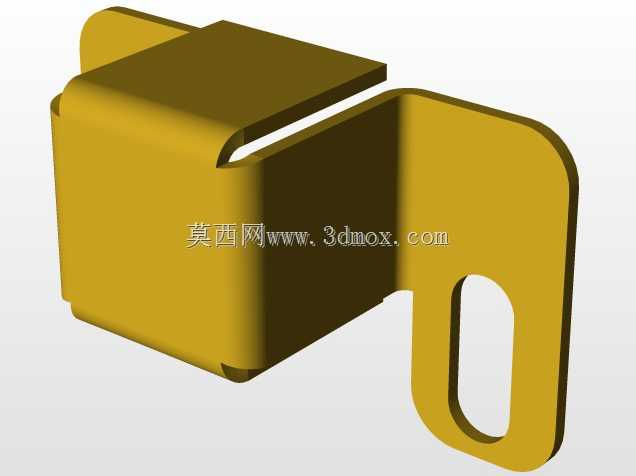

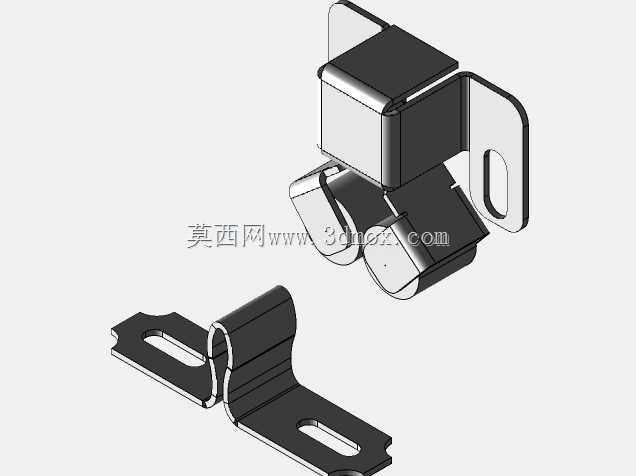

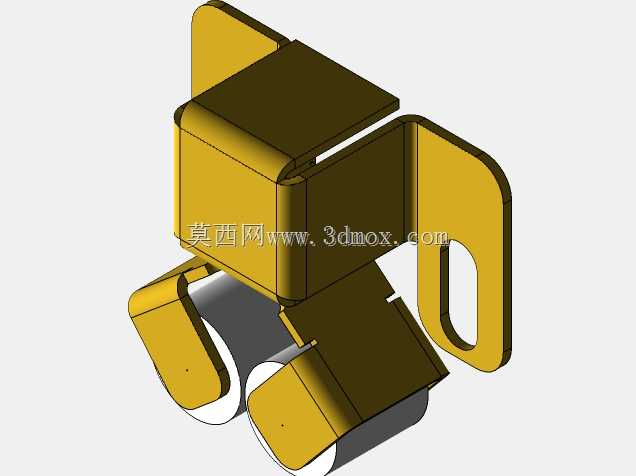

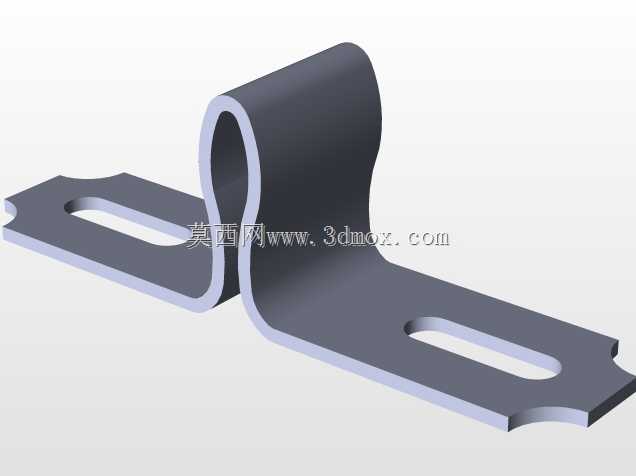

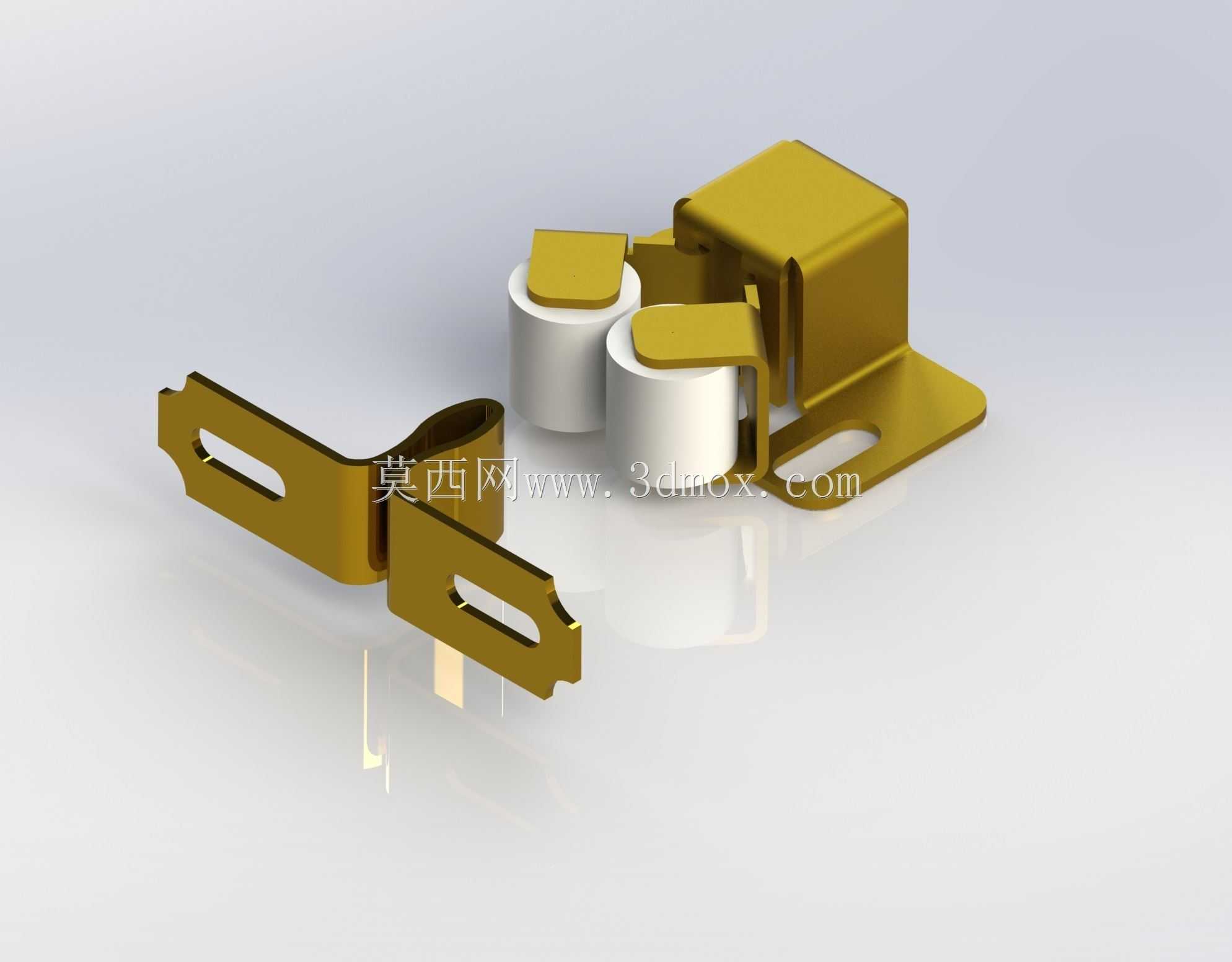

这类双滚轮式闭合锁扣，是民用家具、工业机柜领域应用极广的被动式闭合定位部件，日常在衣柜、橱柜、小型电气控制柜、设备检修舱门上随处可见，核心作用是在门体关闭到位后提供持续的卡紧力，避免门体受振动、轻微外力作用自行弹开，同时不需要额外配置把手锁具，按压即可实现解锁开启，适配无外露把手的极简柜门设计场景。从结构设计逻辑来看，整套部件分为锁座与锁扣两个独立单元，锁座部分采用弯折钣金作为承载基体，两个对称布置的白色滚轮通过内嵌的转轴固定在钣金支架上，滚轮外侧设置带导向斜面的金色冲压卡扣，卡扣自身具备一定的弹性形变余量，当锁扣部分插入两个滚轮之间时，卡扣会顺着导向斜面被撑开，待锁扣完全进入卡位区间后，卡扣回弹卡入锁扣的定位槽内，配合滚轮的滚动摩擦特性，整个插入过程阻力极小，不会出现硬摩擦带来的卡顿、漆面刮损问题。锁座的安装底板上预留了两个长圆形安装孔，孔位的长槽设计允许安装时存在±2mm的位置偏差，降低安装时的对位精度要求，不管是木质板材的螺丝固定，还是金属机柜的铆接固定都能适配。配套的锁扣为一体冲压成型的弹性钣金件，自身带弧形弯折的弹性臂结构，安装端同样预留长圆形调节孔，可根据门体与门框的间隙大小调整伸出长度，适配3-8mm范围的门缝间隙，不需要额外加工垫片调整间隙。设计时需要重点控制几个核心尺寸边界：锁座整体的安装基面到滚轮卡位中心的高度要控制在12mm左右，避免门体关闭后出现上下错位；锁扣的插入端做了圆弧导向处理，即使门体关闭时存在1mm以内的左右偏移，也能顺着圆弧面顺利滑入两个滚轮之间的卡位，不会出现顶死无法闭合的问题。滚轮采用低摩擦的耐磨材质，长期反复开合不会出现明显磨损，整套结构没有复杂的弹性零件，仅依靠钣金自身的形变弹力实现卡紧，故障率极低，在无强腐蚀的室内环境下使用寿命可达上万次开合。在做柜体结构设计时，需要提前在门框对应位置预留锁座的安装沉台，保证锁座安装完成后基面与门框面齐平，避免出现凸起干涉门体闭合；门体上的锁扣安装位置要与锁座中心对齐，偏差超过3mm时会出现卡紧力不足或者闭合卡滞的问题，这类结构相比传统的磁吸门碰，卡紧力更大，不会因为长期使用出现磁力衰退的问题，尤其适合需要一定密封压力的柜门场景，比如带防尘胶条的设备柜门，能够抵消胶条的反弹力，保证门体完全闭合到位。
