液压管路侧通式小球接头结构设计

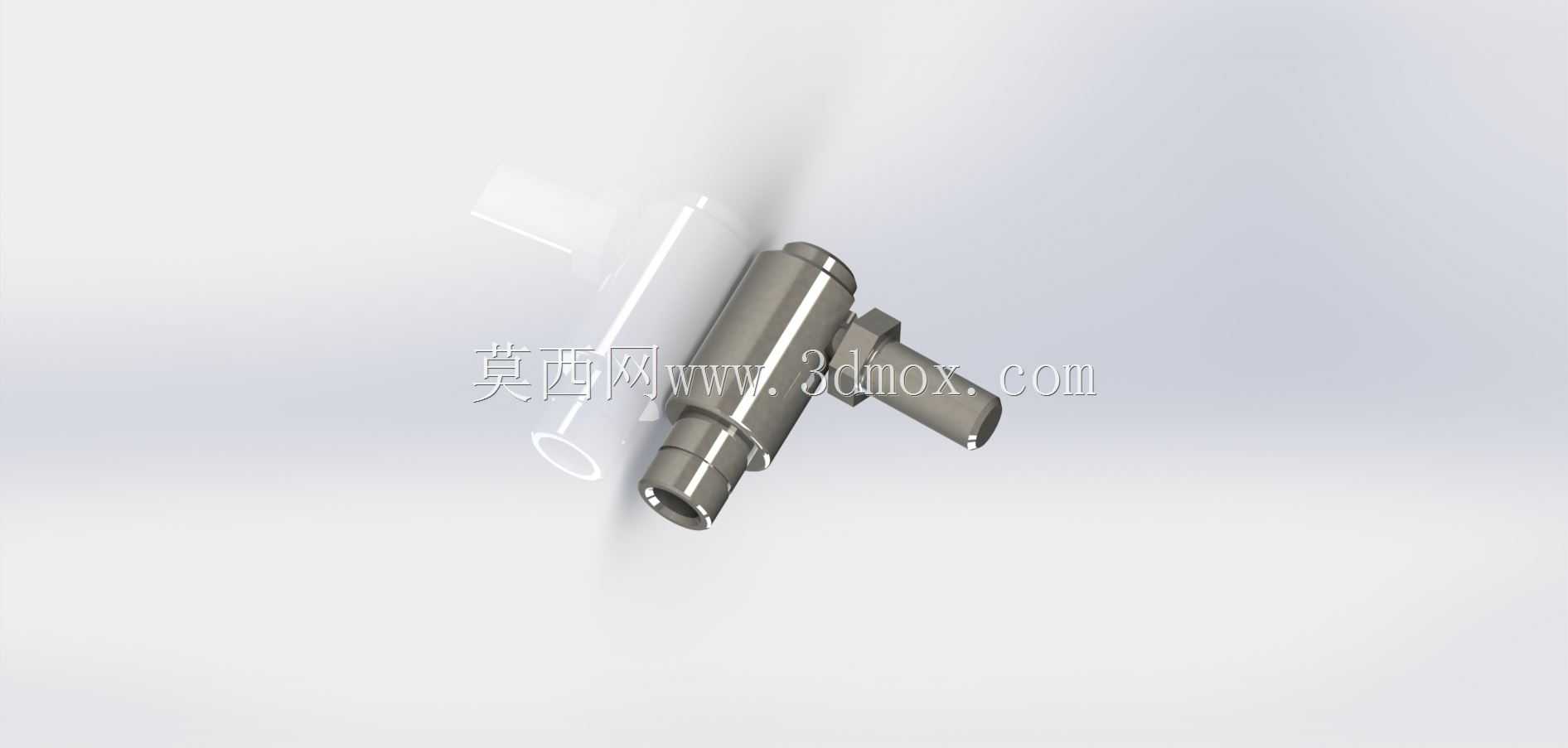

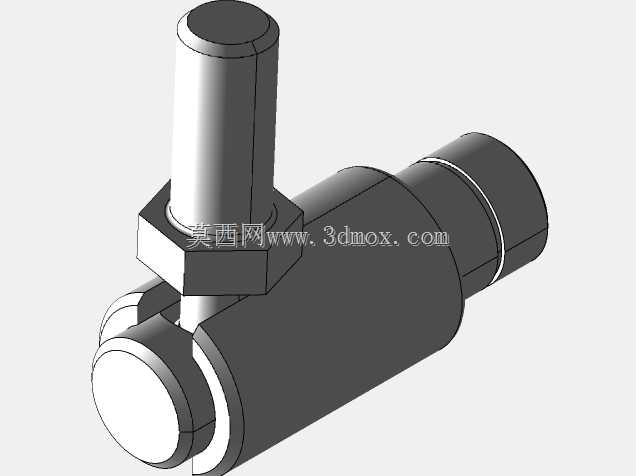

这款侧通式小球接头，主要应用在中低压液压回路、气动传输管路以及小型流体输送设备的管路接驳场景中，在小型液压站、机床润滑回路、自动化设备气路排布里都能见到这类接头的身影，核心作用是实现管路的直角转向连通，同时借助球头端的自适应偏转特性，补偿管路安装时的同轴度误差，避免硬管连接时因为安装错位产生的装配应力，长期使用下能减少管路焊缝、接口处的渗漏风险。从结构设计逻辑来看，主体采用直通加侧通的异径三通构型，主通路为两端等径的插接式结构，内壁做了光滑过渡处理，减少流体经过时的局部压损，侧通路与主通路呈90度垂直布局，侧通路的插接端外径略小于主通路，适配不同通径的支管接驳需求。球头加工在主通路的其中一端，球面粗糙度控制在Ra0.8以内，和配套的球头螺母、密封锥面配合时，能实现最大5度的自适应偏转角，哪怕安装时管路存在小幅角度偏差，也能保证密封面完全贴合，不需要强行掰动硬管校准位置，大幅降低现场装配的难度。安装边界方面，主通路的插接段预留了足够的密封槽安装位置，装配时不需要额外扩口，直接插入配套的管套后用螺母锁紧即可，侧通路的插接段长度经过精准核算，插入支管后不会出现顶死或者插入深度不足的问题，整体外形紧凑，在空间局促的设备内部管路排布时，不会和周边的阀块、支架产生干涉。设计过程中特意将所有转角处做了R角过渡，没有尖锐的加工棱角，一方面避免装配时划伤操作人员的手部或者管路外壁，另一方面也减少流体在转角处的湍流产生，降低管路运行时的振动和噪音。接头的壁厚经过强度校核，在额定工作压力下不会出现变形或者开裂问题，球头和主体采用一体化加工成型，不存在焊接接缝，从根源上避免了焊缝处的渗漏隐患，适配的流体介质包括液压油、压缩空气、低压冷却水等多种工业常用流体，适用场景覆盖了大部分通用工业设备的管路连接需求。
