工业离心式吹风送风设备结构设计

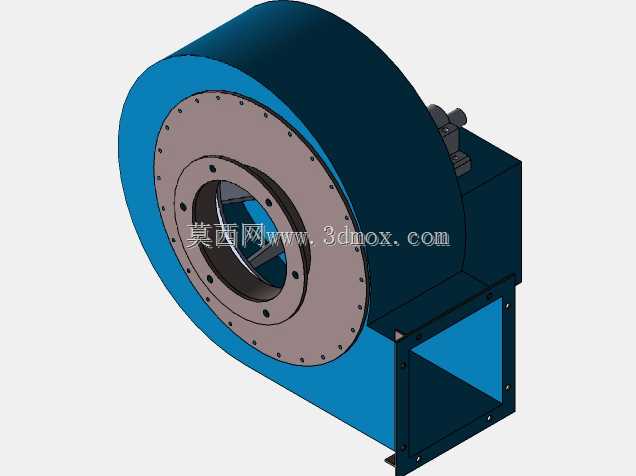

这款离心式吹风设备的三维结构，核心围绕工业场景下的强制送风、气流输送需求搭建，在车间通风除尘、生产工序风送物料、设备散热配套等场景中都能适配。从结构逻辑来看，设计时优先考虑了蜗壳的流道曲率，蜗壳型线采用渐扩式走向，能让叶轮甩出的气流在壳体内平稳减速增压，减少流道内的涡流损耗，避免气流在壳壁处形成紊流带来的额外振动与噪音。进风口采用了带法兰边的直筒式结构，法兰盘上均匀排布的安装孔位，可直接对接送风管道或者设备的进风接口，安装时无需额外制作转接构件，进风口内侧做了圆弧过渡处理，能引导气流平顺进入叶轮腔，降低进气阻力。叶轮部分采用前向多翼式结构设计，叶片与前后轮盘的连接位置做了加强处理，可承受较高转速下的离心载荷，运行时能在较小的机身体积下获得较高的风压输出，适配需要短距离强送风的工况。设备侧面的方形出风口做了外翻边结构，可直接对接方形通风管道，出风口的截面尺寸经过流道匹配计算，与蜗壳出口的气流流速适配，避免截面突变带来的压损。驱动端的安装座设置在蜗壳侧方的方形基座上，基座预留了电机安装的定位孔与调节槽位，可适配不同功率的驱动电机安装，同时基座的平面度设计满足传动部件的同轴度要求，减少运行时的传动偏差。整机的安装边界考虑了工业现场的布置需求，底部的方形壳体结构可直接通过螺栓固定在设备机架或者混凝土基础上，无需额外制作安装支架，机身的径向尺寸与轴向长度经过优化，在保证风量风压参数的前提下，尽可能压缩了占用空间，适配狭小空间内的安装需求。结构细节上，蜗壳的拼接处做了密封止口设计，可减少运行时的气流泄漏，提升送风效率，各连接部位的螺栓排布均考虑了拆装维护的操作空间，日常检修叶轮或者清理流道时，无需完全拆解整机即可完成操作。在设备选型适配时，可根据现场的送风距离、管路阻力调整配套电机的功率参数，该结构的流道设计预留了一定的性能余量，可适配一定范围内的参数调整需求，无需大幅改动主体结构即可满足不同工况的送风要求。
