带内凹曲面槽块体移动面建模实操案例

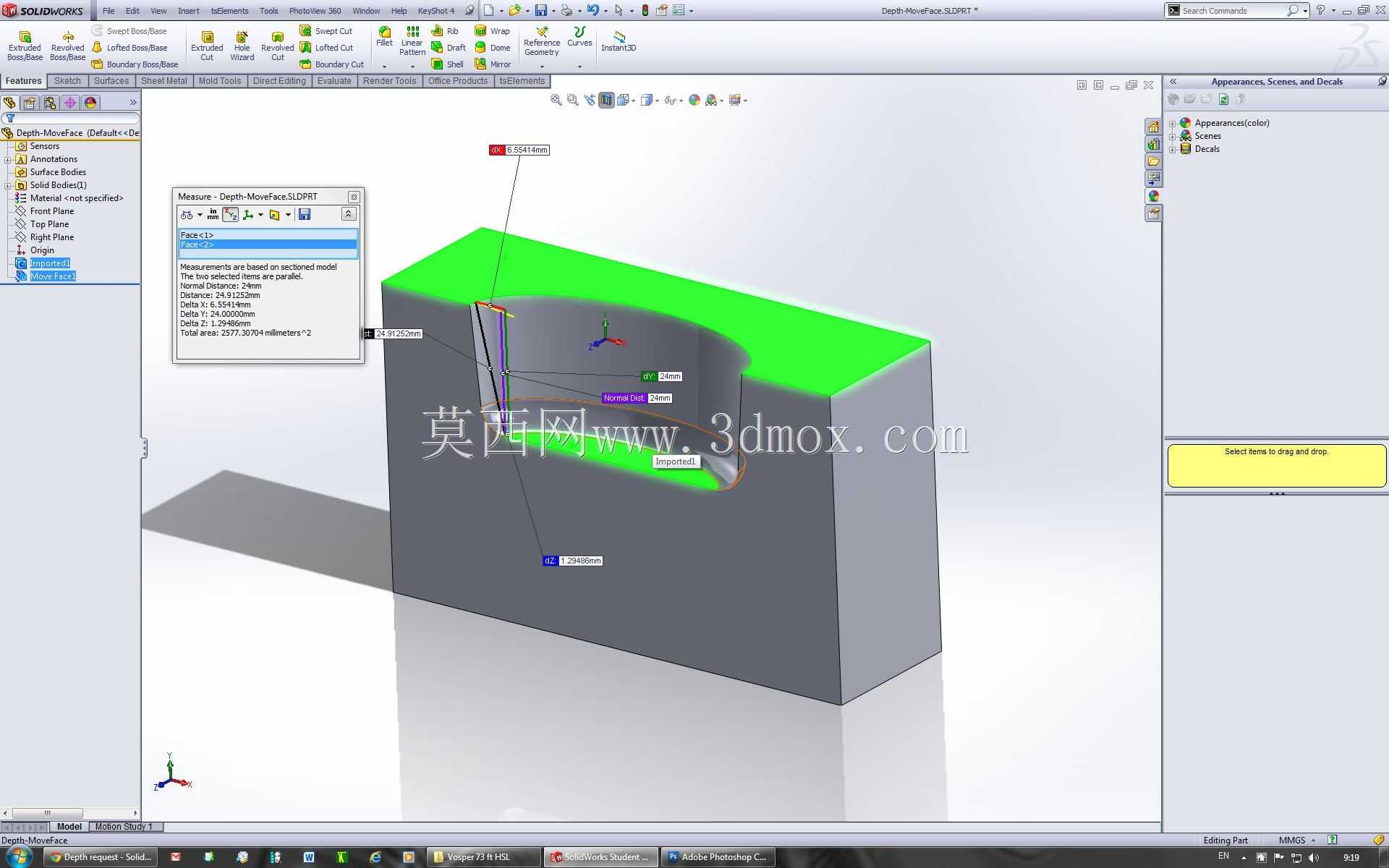

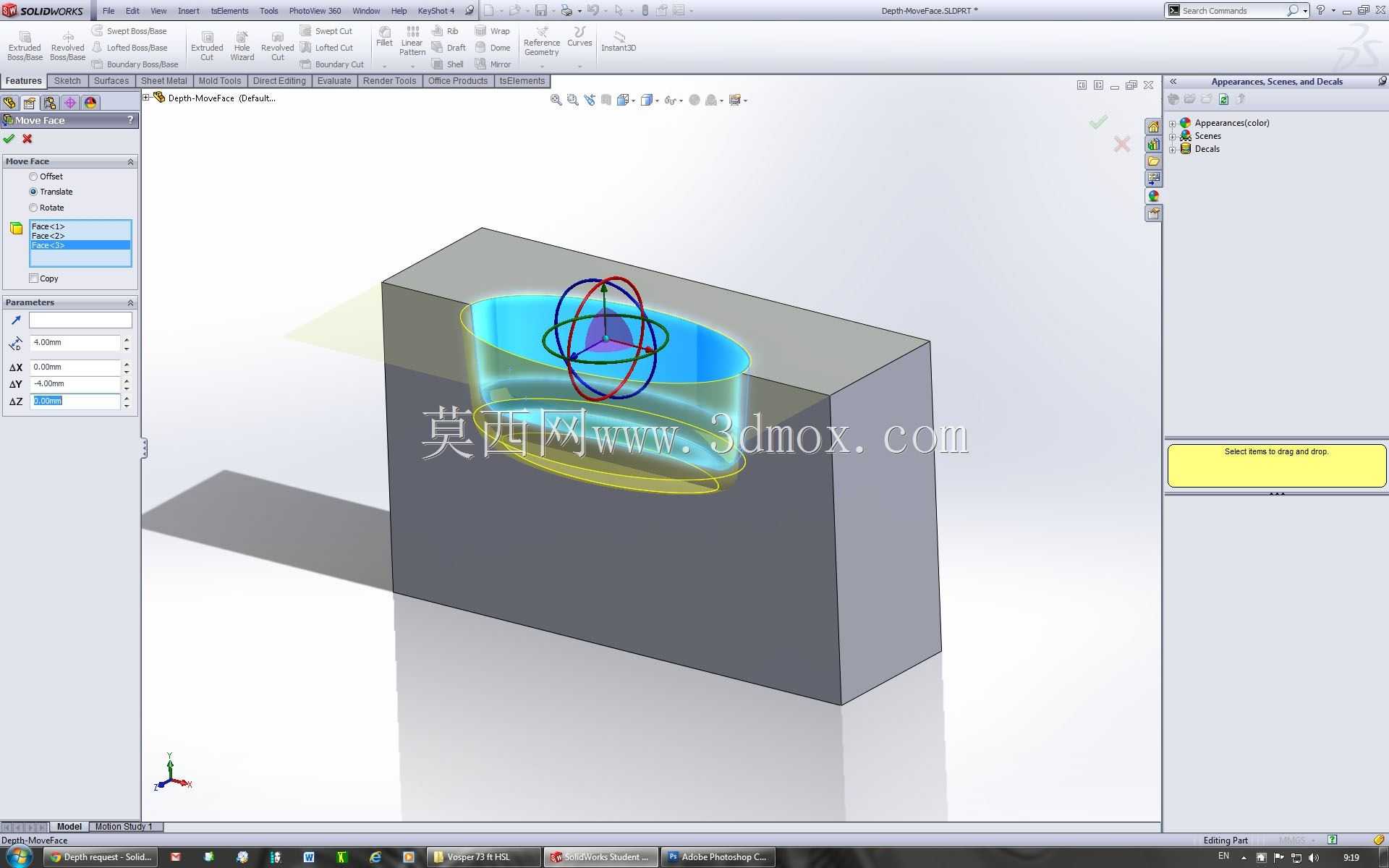

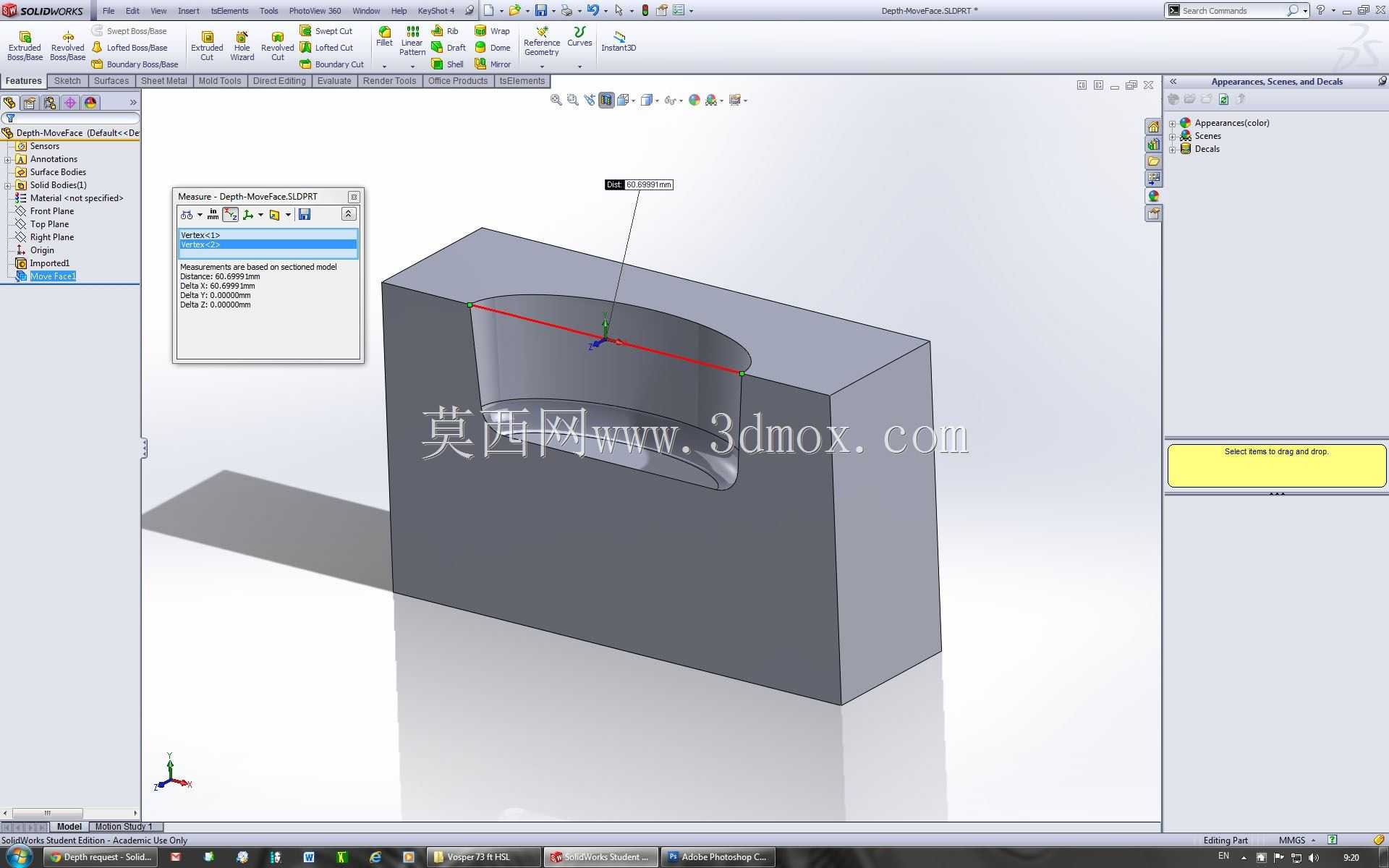

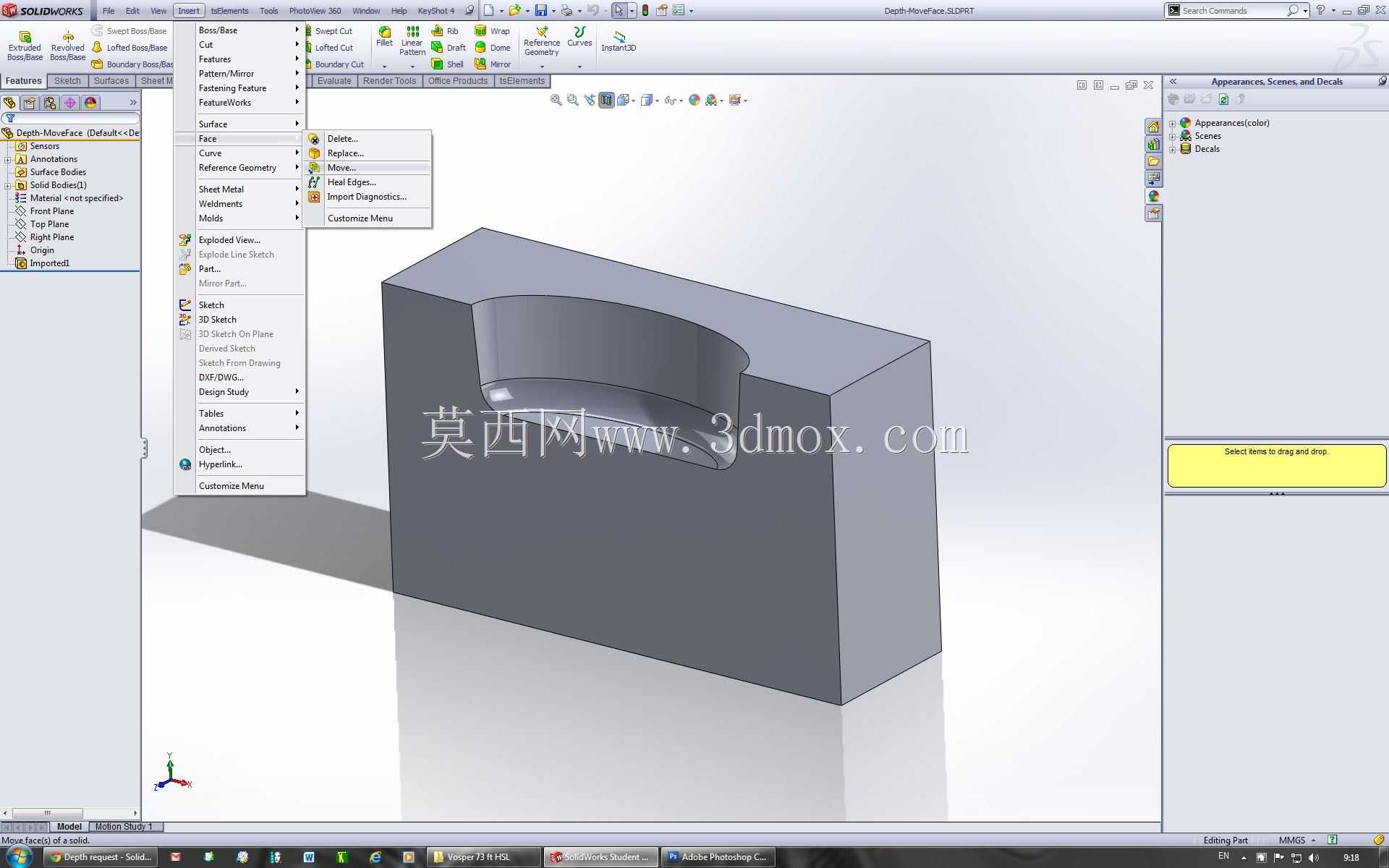

在机械结构的孔位加工与特征调整场景中，经常会遇到已成型孔位需要沿特定方向延伸深度、同时保证特征衔接顺滑的需求，这类需求常见于液压阀块安装孔调整、工装夹具定位孔深度适配、模具型腔局部特征修改等工况，很多设计人员在调整这类特征时，容易出现孔壁变形、特征边界错位、相邻面拓扑关系断裂的问题，最终导致模型无法导入CAM模块生成加工路径，或者加工出的零件出现应力集中、装配干涉的问题。这个建模案例针对块体上的内凹曲面槽孔深度调整需求，采用移动面指令完成特征延伸，操作逻辑贴合实际加工中的特征延展思路，不需要重新绘制草图切除，能够保留原有特征的所有圆角、曲面曲率参数，避免重复建模带来的特征误差。从结构本身来看，基础块体为规则长方体结构，作为承载曲面槽的基体，其长宽尺寸可根据实际安装空间调整，安装边界以块体底面为装配基准面，四个角可根据需求设置安装沉孔，适配不同的工装台或设备安装面。内凹曲面槽为半圆柱面与两侧平面衔接的结构，槽的曲率半径与原有孔位保持一致，采用移动面操作延伸深度时，会自动保持槽壁的曲面连续性，不会出现接痕，不过这种直接移动面的方式会让孔的开口端尺寸略大于原始孔的设计尺寸，在对孔位尺寸公差要求较高的场景下，比如密封配合面的孔位调整，就需要配合曲面建模的方式，先提取原有孔的曲面边界，延伸曲面后再进行实体修剪，保证孔的整体尺寸与原始设计完全一致。在实际设计过程中，这类特征调整的思路可以延伸到很多类似结构上，比如箱体类零件的轴承孔深度调整、钣金件的成型特征位置偏移、塑胶件的卡扣特征深度修改，核心是要在调整特征的同时，保证原有特征的几何约束关系不被破坏，避免出现自由边、非流形几何等模型错误，影响后续的工程图生成、有限元分析或者加工编程。建模过程中需要注意，移动面操作时要提前选中需要延伸的所有相邻面，包括槽底的过渡圆角面，避免移动后出现圆角丢失、面与面之间出现缝隙的问题，调整完成后要检查特征的壁厚是否均匀，尤其是曲面槽与块体外壁之间的壁厚，要满足零件的强度要求，避免加工或者使用过程中出现壁部开裂的问题。对于需要与其他零件配合的曲面槽，调整深度后要重新验证配合间隙，保证配合件装入后不会出现卡滞、定位不准的问题，必要时可以在模型中进行干涉检查，确认调整后的特征与相邻装配零件没有位置冲突。
