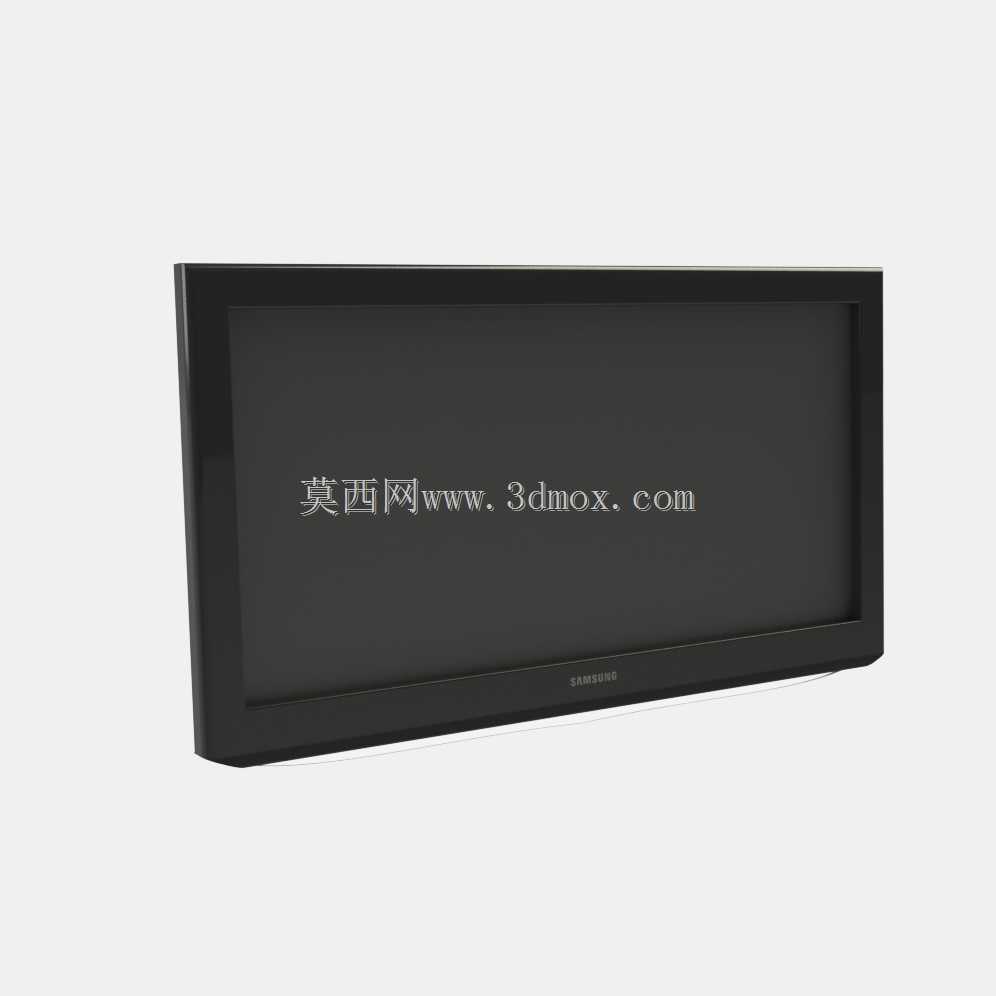

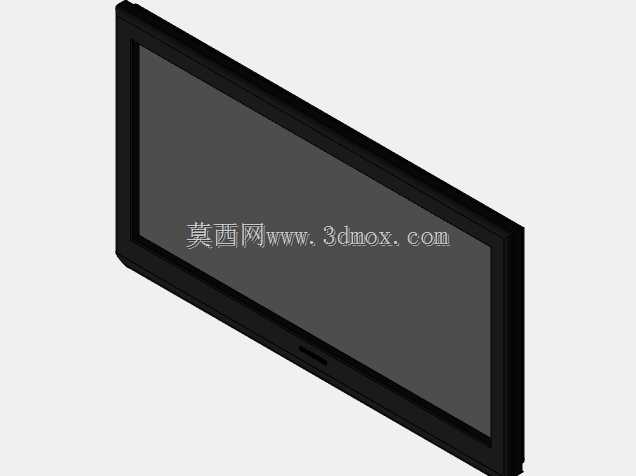

三星32英寸平板电视外观结构设计

这款32英寸平板电视的三维结构设计，首先要匹配家用客厅、卧室壁挂或桌面摆放的常规安装场景，在做结构建模时，先确定整机的外轮廓边界，32英寸屏幕对应的显示区域对角线长度为81.28厘米，整机外框宽度控制在74厘米左右，高度含下边框约45厘米，机身厚度最薄处做到3.5厘米，壁挂安装时墙面突出距离不超过5厘米，适配市面上绝大多数通用电视挂架的孔位标准，背部预留的壁挂安装孔位严格遵循VESA200*200的通用间距，不需要额外定制转接件就能直接安装。从实际使用场景出发，这款电视定位家用影音播放，结构设计上优先考虑屏幕边框的窄边处理，左右及上边框宽度控制在1.2厘米，下边框因为要放置品牌标识和内置红外接收模块，宽度略宽到2.8厘米，既保证视觉上的屏占比观感，也给内部元器件预留足够的排布空间。建模过程中，外壳部分采用前框与后盖卡接加少量螺丝固定的装配方式，前框使用ABS注塑材质的壁厚设定为2.5毫米，后盖因为要做散热格栅结构，壁厚均匀控制在2毫米，避免注塑成型时出现缩痕。背部的接口区域做了内凹1.5厘米的沉台设计，HDMI、USB、电源接口全部布置在沉台内，插接线材后不会突出机身背面，避免壁挂时线材挤压弯折。屏幕部分的装配结构做了0.8毫米的缓冲泡棉预留槽，泡棉贴装在前框与屏幕面板之间，既可以缓冲运输过程中的震动冲击，也能阻挡灰尘进入屏幕与边框的缝隙。底部的支撑脚采用分体式设计，两个支脚分别安装在机身底部左右两侧，支脚与机身的连接位置做了加强筋结构，保证桌面摆放时的承重稳定性，整机前倾角度控制在3度以内，符合日常坐姿观看的视角需求。散热结构设计上，后盖对应内部主板、电源板的位置开设了阵列式散热格栅，格栅开孔宽度1.2毫米，既保证空气流通带走元器件工作热量，也能避免较大的异物进入机身内部。红外接收头的位置对准下边框的预留透窗，透窗采用半透明PC材质，保证红外信号的接收灵敏度，不会出现遥控角度受限的问题。整个建模过程中，所有的装配止口、卡扣位置都做了0.3毫米的装配间隙预留，避免实际生产装配时出现干涉问题，外观曲面的过渡全部做G1连续处理，边框转角处做R3的圆角过渡，没有尖锐棱角，兼顾使用安全性和外观的流畅质感。
