开槽锁紧六角冠形螺母结构设计

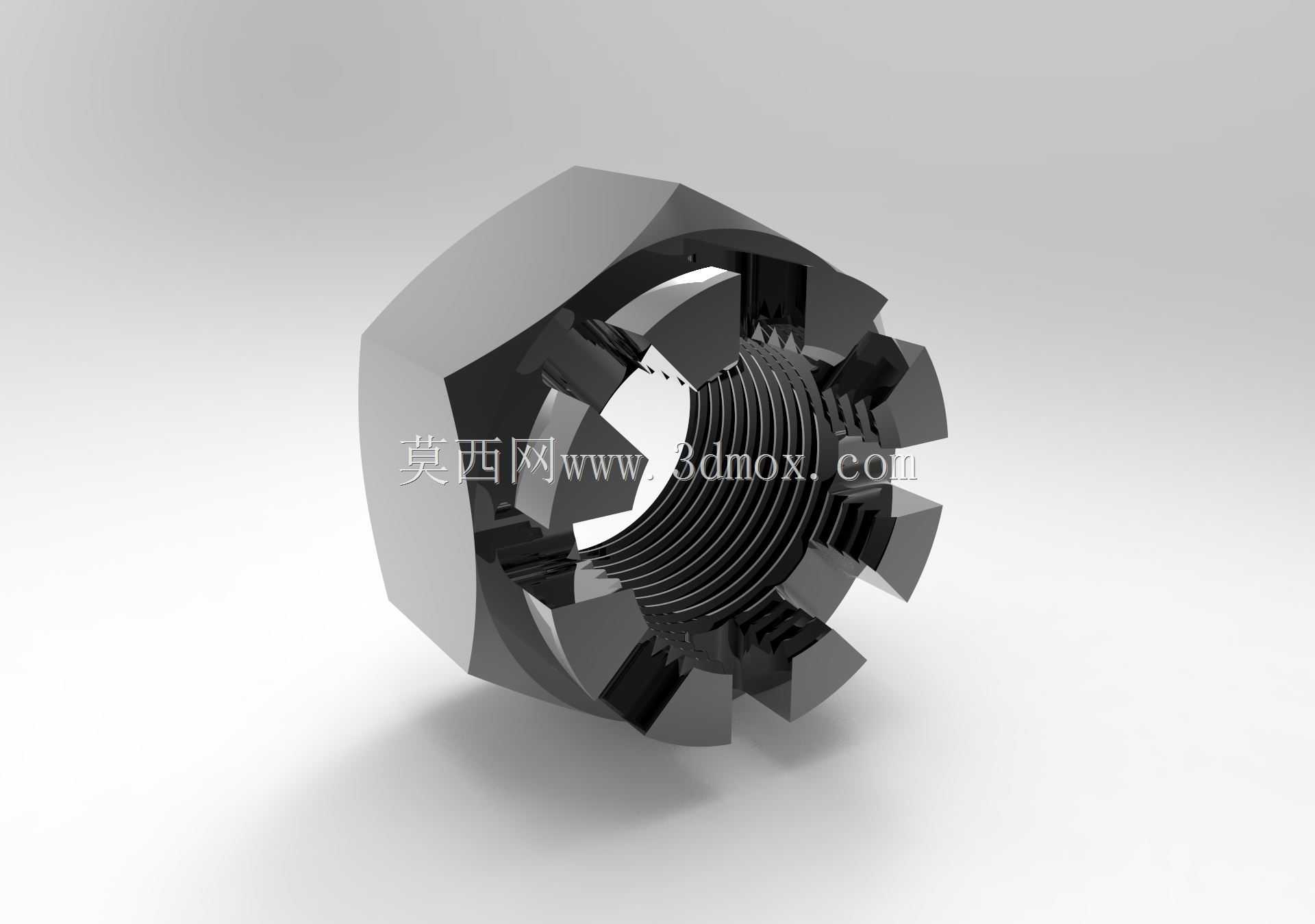

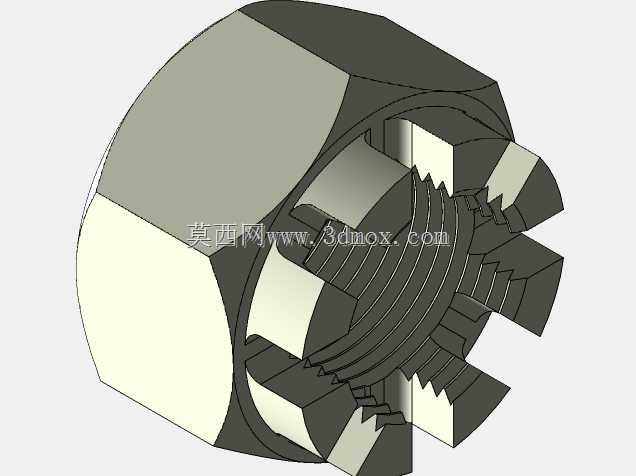

这类带开槽结构的冠形螺母，在振动工况的螺纹连接场景中应用十分广泛，从商用车底盘的悬挂连接、传动轴固定，到矿山设备的振动筛铰接部位、工程机械的动臂连接点位，都能见到这类零件的身影。和普通六角螺母不同，它的顶部开出均匀分布的径向槽，安装时需要配合螺杆端部的径向销孔使用，待螺母按规定扭矩拧紧后，将开口销穿过螺母槽与螺杆的销孔，再把销的尾部分开弯折贴靠在螺母侧面，就能彻底杜绝螺纹副在持续振动下出现的回松退扣问题，这也是它在冲击、振动载荷连接场景中无法被普通螺母替代的核心原因。从结构设计逻辑来看，这类螺母的主体六角部分完全沿用普通六角螺母的对边尺寸标准，能够适配常规的开口扳手、套筒工具，不需要为其配备专用安装工具，现场装配的通用性极强。顶部的冠形开槽段，槽的宽度、深度都经过匹配计算，既要保证开口销能够顺利穿入，又要避免开槽过深导致螺母整体的螺纹啮合长度不足，影响连接的抗拉强度。螺纹部分采用标准公制粗牙螺纹设计，啮合时的受力均匀分布在每一圈螺纹牙型上，不会因为顶部开槽导致局部应力集中。在安装边界的考量上，这类螺母的轴向总高度比同规格普通六角螺母高出约三分之一，高出的部分就是开槽的冠形段，设计装配空间时需要预留出对应的轴向尺寸，同时要在螺杆端部预留足够长度的销孔位置，保证拧紧后销孔能够对齐螺母的开槽位置，方便开口销穿装。很多新手设计时容易忽略的点是，螺母拧紧后销孔与槽的对齐偏差不能超过半个槽宽，否则强行穿入开口销会导致销体变形，失去防松效果，因此建模时需要明确标注开槽的位置度公差，以及螺纹与六角部分、开槽段的同轴度要求，避免加工后出现装配错位的问题。另外这类螺母的下端面设计有平整的承压面，和被连接件表面接触时能够保证足够的接触面积，不会因为局部压强过大压伤被连接件的表面，在搭配平垫使用时，承压面的平面度公差也需要控制在合理范围内，避免拧紧时出现偏载，导致螺纹受力不均。从实际使用反馈来看，这类螺母的防松可靠性远高于弹性垫圈、尼龙锁紧螺母，尤其是在大载荷、持续振动的工况下，只要开口销安装到位，基本不会出现松脱故障，因此在涉及安全的连接点位，设计选型时会优先考虑这类结构的螺母。建模过程中需要注意开槽处的圆角过渡，避免尖角位置出现热处理开裂的问题，同时螺纹收尾的位置要避开开槽段，保证螺纹啮合的有效长度满足强度计算要求。
