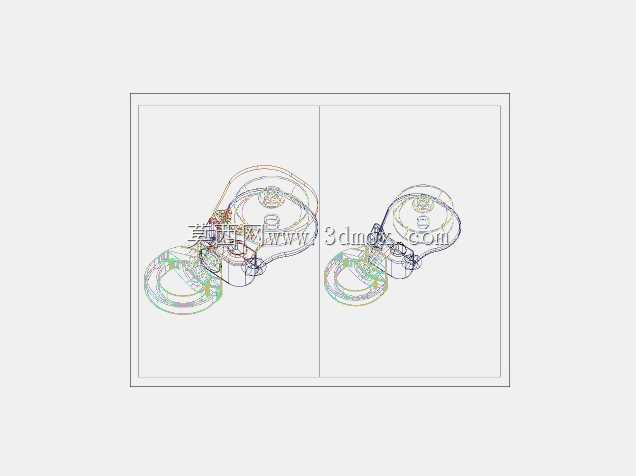

1.5英寸岩石救援用分裂滑轮结构设计

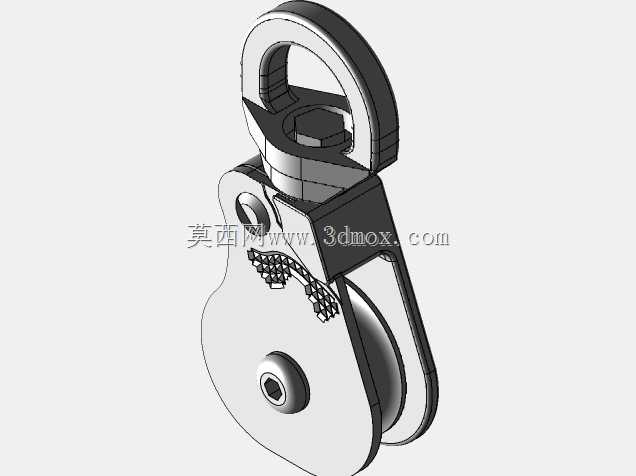

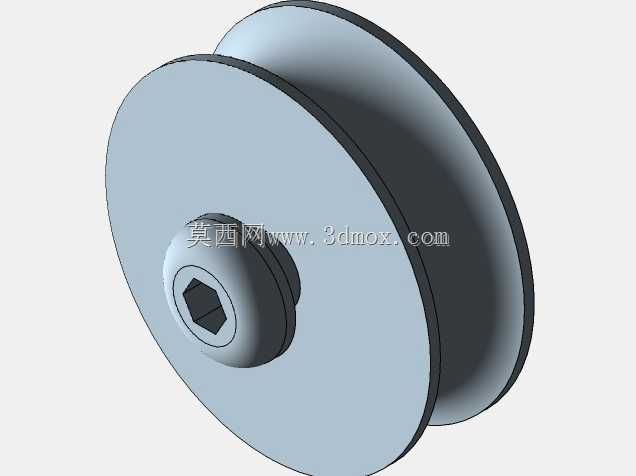

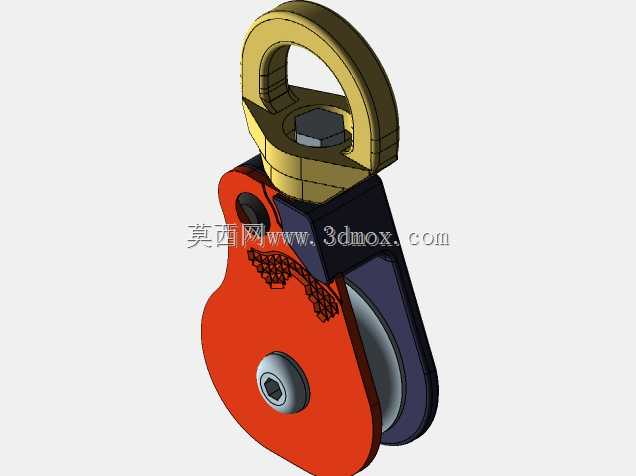

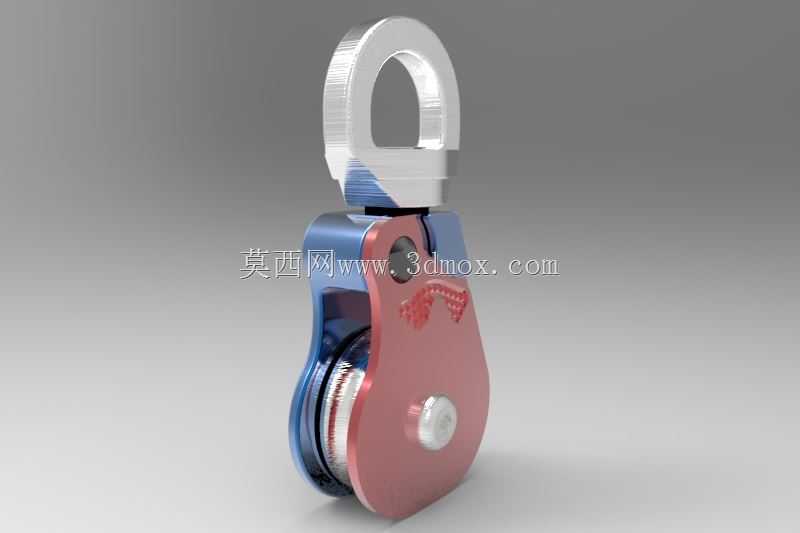

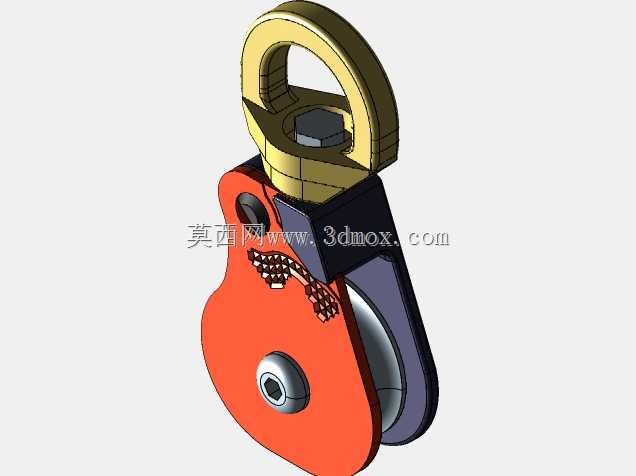

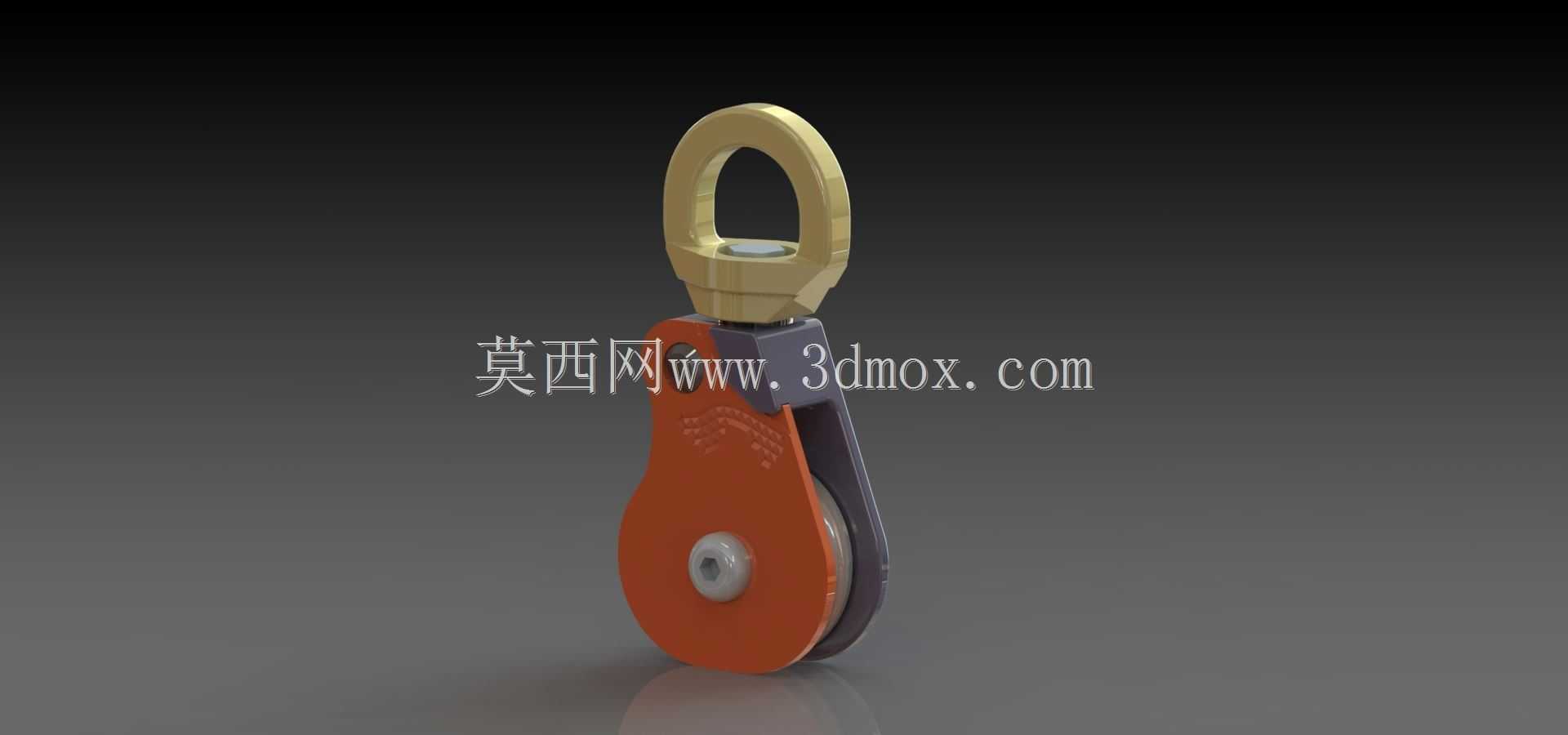

这款滑轮的设计初衷是适配狭窄空间内的岩石区域救援、裂隙区域绳索转向作业场景，在山地救援、地质勘探辅助、狭小空间吊装移位作业中，可承担绳索导向、载荷分流的核心作用，区别于常规通用吊装滑轮，其结构做了针对性的偏载耐受优化，能应对岩石缝隙作业时绳索非垂直入槽的偏载工况，避免常规滑轮在偏角过大时出现的绳索脱槽、侧板形变问题。从功能特性来看，顶部吊环采用整体锻造的环形结构，与中部连接座做了可360度旋转的铰接设计，作业时可随绳索拉力方向自动调整吊环朝向，不会因为拉力方向偏移产生额外的扭转应力，连接座与两侧夹板采用销轴铆接固定，夹板内侧做了限位凸台，刚好卡住滑轮轮体的两侧端面，控制轮体的轴向窜动量在0.2mm以内，避免轮体摆动导致绳索磨损。轮体部分采用内嵌轴承的结构设计，相比传统无轴承的滑动摩擦滑轮，转动阻力降低60%以上，在大载荷牵引时不会出现轮体卡滞、绳索滑动摩擦发热的问题，轮槽的弧度做了适配8-12mm直径救援绳的优化，槽深达到绳径的1/3，即使绳索与滑轮平面存在15度以内的偏角，也不会出现脱槽风险。设计过程中优先考虑了野外作业的抗磕碰需求，外侧夹板做了加厚的圆弧收边处理，没有突出的尖锐棱角，在岩石缝隙中拖拽时不会勾挂岩壁凸起，也能避免磕碰造成的结构变形，整体外形的最大宽度控制在80mm以内，可顺利伸入宽度100mm以上的岩石裂隙中完成挂点搭建，顶部吊环的内孔直径为30mm，可兼容常规的安全钩、卸扣连接，不需要额外搭配转换连接件。安装边界上，该滑轮的额定载荷匹配1.5吨级的救援作业需求，吊环与连接座的铰接部位做了渗碳硬化处理，表面硬度达到HRC45以上，可承受长期往复转动带来的磨损，夹板外侧的橙色涂层为高可见度的耐磨喷塑层，在昏暗的岩石缝隙、低光照救援场景下可快速识别滑轮位置，避免作业中误碰。轮体与销轴之间设置了防尘密封圈，可阻挡岩石碎屑、粉尘进入轴承内部，在多粉尘的户外作业环境下不需要频繁拆解维护，即可保证转动顺畅，整体结构没有易脱落的小零件，野外作业时不会因为零件丢失导致设备失效，所有连接销轴的端部都做了铆封处理，即使受到侧向冲击也不会出现销轴脱出的问题。
