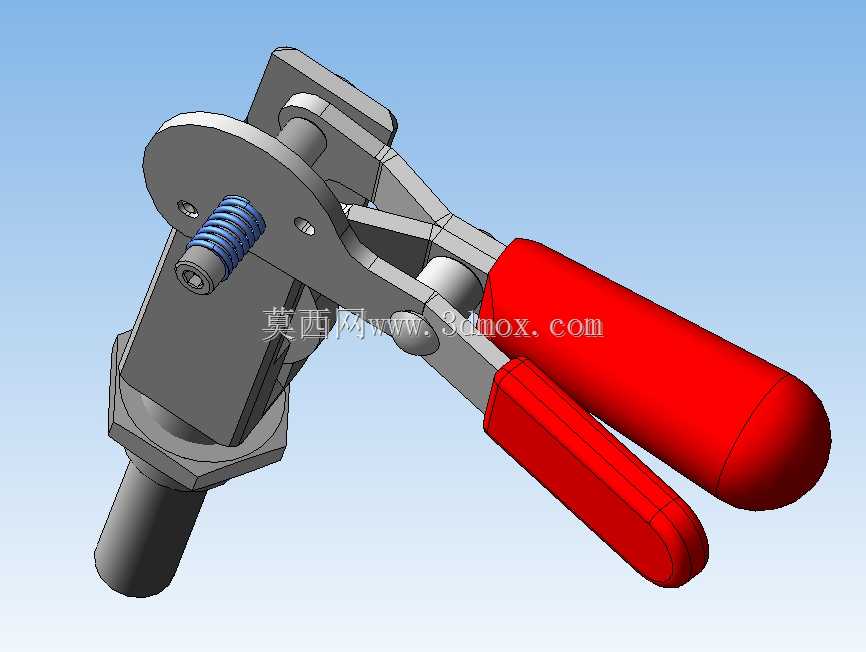

推拉式快速夹钳工装夹具结构设计

这款手动推拉式快速夹钳，是工装治具领域应用极广的标准夹紧元件，在焊接工装、装配流水线定位、机加工辅助装夹、检具固定场景中都能见到它的身影。不同于螺旋夹紧机构需要反复旋拧的操作逻辑，这类夹钳依靠连杆机构的死点自锁特性实现快速夹紧与松脱，单次操作的行程切换仅需捏合手柄即可完成，能大幅降低批量作业时的操作辅助时长，在小零件焊接定位、塑胶件装配压合、PCB板测试治具固定这类需要频繁取放工件的工位上，单工位的操作效率能比传统螺旋压板提升60%以上。

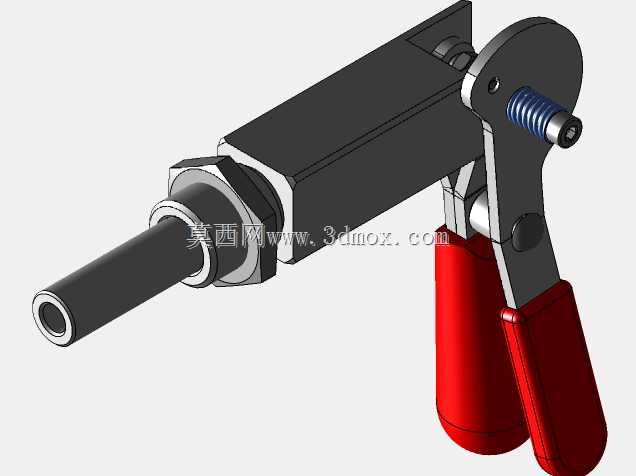

从结构设计逻辑来看，夹钳的核心受力部件均采用金属切削加工成型，主体安装座设置了外螺纹安装段与锁紧六角结构，安装时可直接在工装基板上加工对应规格的内螺纹孔，旋入后通过六角螺母锁紧固定，不需要额外设计复杂的安装转接板，安装基准与夹紧推杆的同轴度能直接通过螺纹配合保证，安装后的径向跳动量可控制在0.1mm以内，适配对夹紧定位精度有一定要求的工位。推杆前端内置了复位弹簧结构，松夹状态下弹簧会自动将推杆顶回初始位置，不需要操作人员手动抽拉推杆，配合手柄的联动结构，整个松夹、取件、放件、夹紧的动作循环可以单手完成，操作人员另一只手可以同步完成工件对位或者辅助定位的动作，适配单人操作的紧凑工位布局。

夹钳的手柄部分采用了包覆式的防滑结构，捏合区域的轮廓完全贴合人手握持的弧度，长时间重复操作也不会出现硌手的问题，手柄与连杆的铰接位置设置了耐磨衬套，能承受上万次反复开合的磨损而不出现明显的间隙松动，保证长期使用后的夹紧力稳定性。夹紧力的传递路径经过了结构优化，捏合手柄的力通过两组对称布置的连杆传递到推杆上，最终作用在工件接触端，机构到达死点位置后，即使工件受加工振动出现受力波动，夹钳也不会自行松脱，夹紧状态的可靠性完全满足常规机加工、焊接工位的受力要求。

在安装边界上，这款夹钳的主体安装段直径适配常规工装板的标准安装孔位，推杆的伸缩行程覆盖了大部分小尺寸工件的夹紧让位需求，夹紧状态下的整体外轮廓不会超出安装座的径向范围太多，在密集布置多组夹钳的组合工装上，不会出现相邻夹钳的操作干涉问题，可根据工件的定位点分布灵活布置夹钳的安装位置，不需要额外预留过大的操作空间。推杆的前端可以根据工件的接触面形状更换不同的压头，比如橡胶压头、平金属压头、V型压头，适配不同材质、不同外形的工件夹紧需求，避免夹伤工件表面或者出现夹紧打滑的问题。
