双子座PA700音频前置放大器结构设计

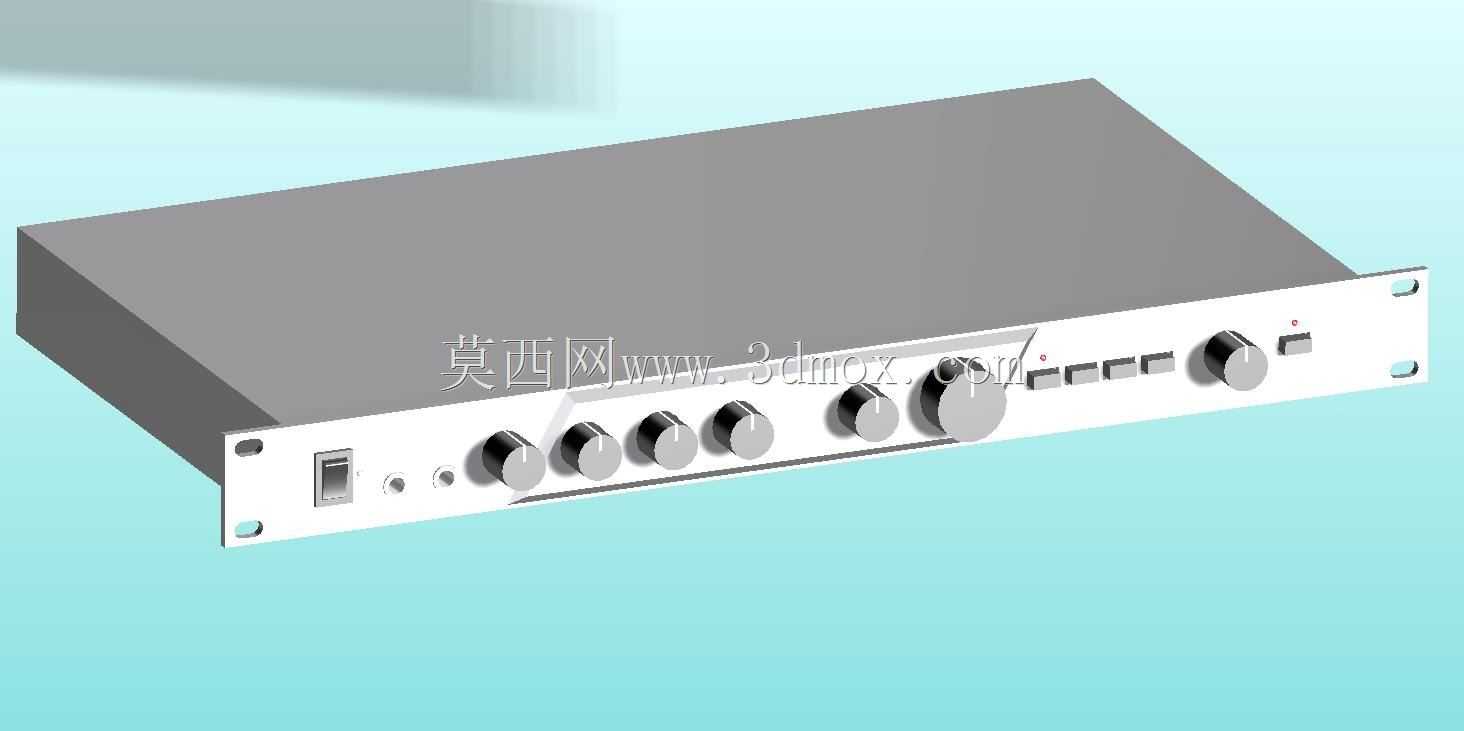

这款机架式音频前置放大器的结构设计，完全围绕专业电子音乐工作室的固定安装场景展开，适配标准19英寸工业机柜的安装规范，设备本体高度匹配1U机柜安装空间，深度控制在250mm以内，预留出机柜后部理线与接插件插拔的操作余量，两侧自带的安装耳预留标准M4安装孔位，可直接通过机柜螺丝完成固定，无需额外定制转接支架。从实际使用场景出发，这类前级设备承担着弱音频信号的前置放大、多通道信号切换、音色调节的核心作用，是工作室音频链路中连接音源设备与后级功率放大器的核心节点，面板布局完全贴合音频工程师的操作习惯：最左侧设置电源开关与状态指示灯，相邻位置排布耳机监听输出接口与输入通道选择按键，中部区域集中设置多段均衡调节旋钮、主音量控制大旋钮，右侧区域设置增益调节旋钮与信号过载指示灯，所有操作控件的排布间距预留足够的手指操作空间，避免调节相邻旋钮时出现误触。结构设计阶段充分考虑设备的长期使用稳定性，外壳采用1.2mm厚冷轧钢板折弯成型，拼接处采用卡扣加螺丝的双重固定结构，既保证壳体的结构强度，减少内部电路受外界电磁干扰的影响，也方便后期维护时快速拆解外壳检修内部电路。前面板采用铝合金拉丝工艺处理，旋钮采用防滑滚花设计，即使在光线较暗的工作室环境中，也能通过触感快速识别旋钮位置完成调节。设备后部预留标准音频输入输出接口的安装位，接口排布间距满足常规大三芯、卡农接插件的插拔空间，底部预留四个橡胶脚垫，满足桌面放置使用的需求，兼顾机架安装与桌面摆放两种使用场景。内部结构预留PCB板安装柱与电源模块的独立安装空间，强弱电区域通过金属隔板做物理分隔，减少电源模块对弱音频信号的干扰，壳体两侧预留通风散热槽孔，保证设备长时间工作时的热量自然散出，无需额外加装散热风扇，避免风扇运转带来的底噪影响音频信号质量。
