便携吉他练习扩音音箱结构设计

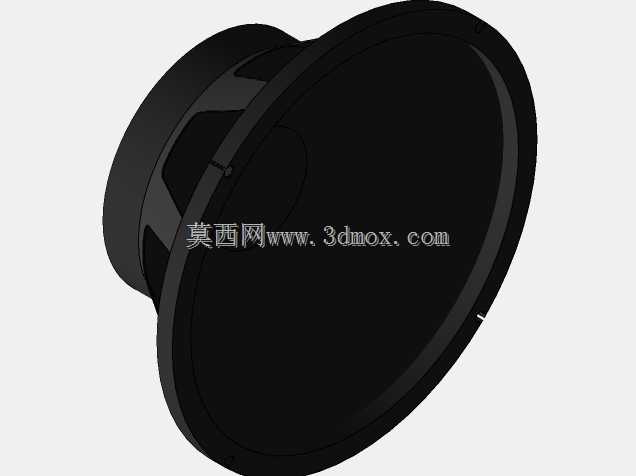

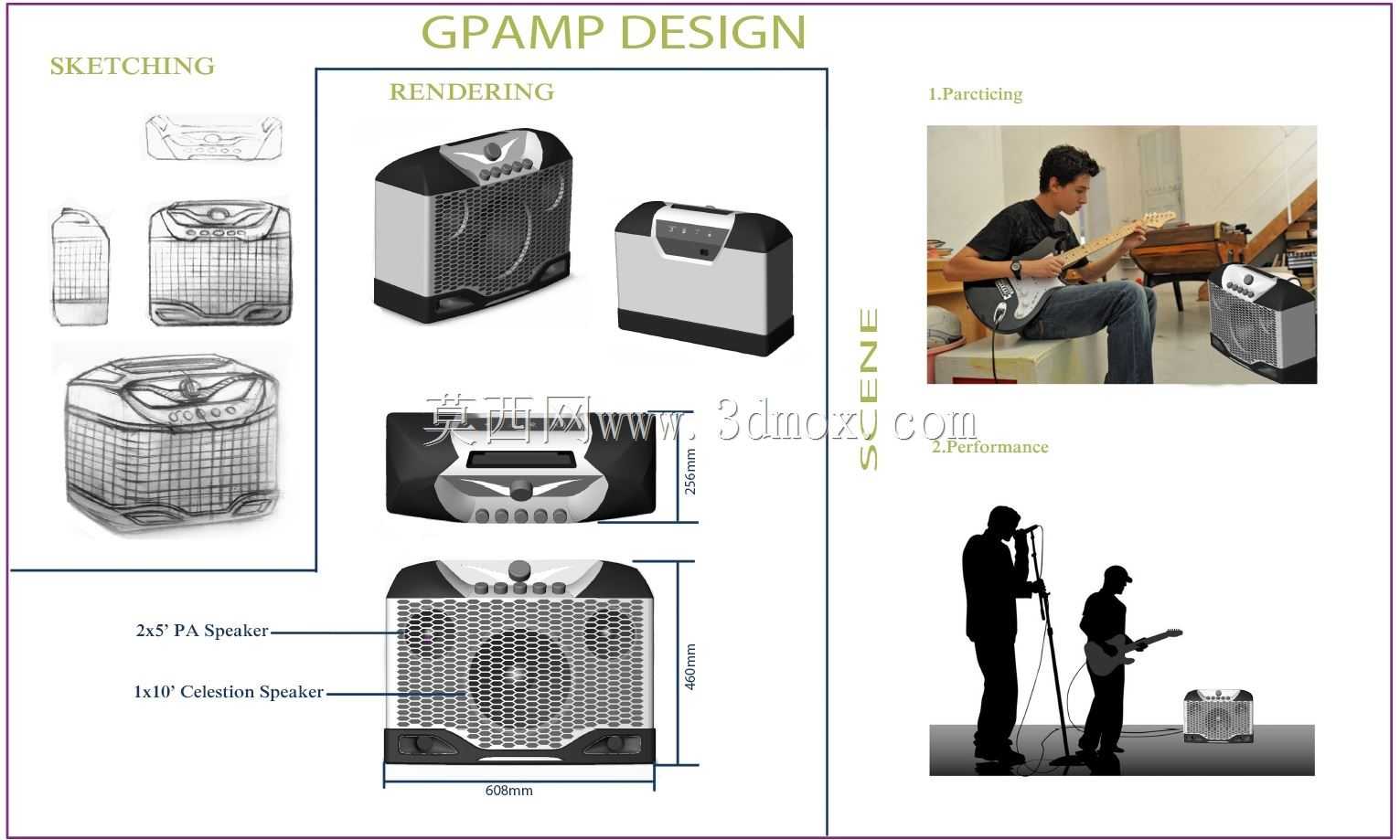

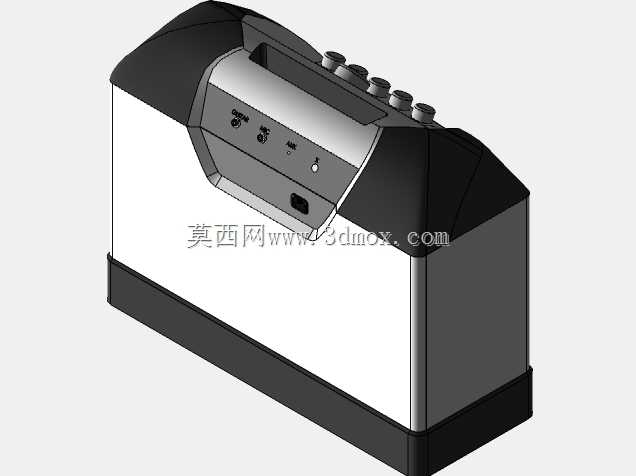

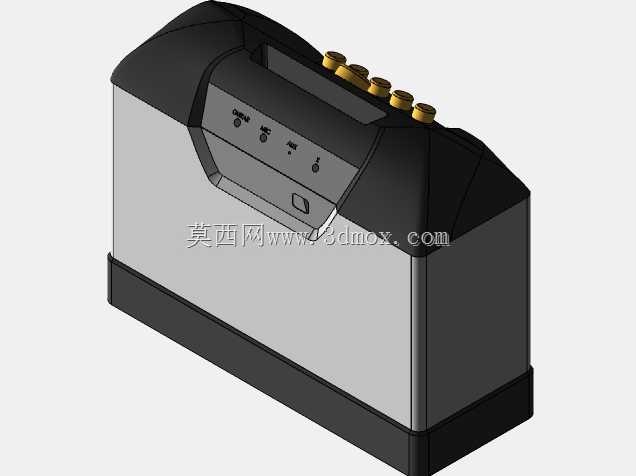

这款便携吉他扩音设备，主要面向个人乐器练习、小型户外弹唱、街头即兴表演等场景设计，解决常规吉他音箱体积过大不便携、小功率设备音色失真的痛点。从结构设计来看，整体采用一体化注塑外壳的思路，边角做圆弧过渡处理，既避免搬运过程中的磕碰损伤，也能在户外放置时减少剐蹭，外壳表面做细磨砂纹理处理，减少日常使用的指纹残留与划痕显现。设备的功能分区做了明确划分，正面上方区域为操控面板，集成音量调节、音色旋钮、输入接口模块，旋钮做凸起防滑纹理设计，即使在光线不佳的户外场景，也能通过触感快速完成参数调节，接口区域做内凹设计，避免线材插接后突出外壳，减少搬运时线材弯折损坏的概率。发声单元采用双扬声器配置，包含一只10英寸的主发声单元与一只5英寸的高频单元，主单元负责中低频段的声音输出，还原吉他弹奏的低音共鸣质感，高频单元补充音色的通透度，避免小尺寸音箱常见的声音发闷问题。从尺寸边界来看，设备整体宽度控制在400mm以内，高度255mm，深度225mm，整体重量控制在3kg以内，单手提携即可完成转移，背部设计有隐藏式提手结构，不使用时与外壳齐平，不会额外增加设备的外凸尺寸。设计阶段先通过手绘草图完成多版外观方案迭代，对比了方正外壳、斜角切面、圆弧包裹等多种造型，最终选择兼顾结构强度与握持手感的方案，再通过三维建模完成内部腔体的结构验证，确保扬声器安装位、电路板固定槽、电池仓的布局合理，内部走线预留足够的安全间隙，避免使用过程中线材与振动的扬声器单元接触产生杂音。设备底部设计有四个防滑橡胶脚垫，放置在木质桌面、水泥地面、草坪等不同接触面时都能保持稳定，同时脚垫抬高机身10mm，既可以减少桌面反射对音色的干扰，也能避免地面的积水、灰尘进入机身底部的散热缝隙。操控面板的标识采用凹印填色工艺，长期使用也不会出现标识磨损脱落的问题，外壳的拼接缝隙控制在0.3mm以内，兼顾装配精度与日常防尘需求，电池仓设计在机身侧面，采用卡扣式盖板，无需额外工具即可完成电池更换，适配户外长时间无外接电源的使用场景。
