发动机用橡胶隔振安装支座结构设计

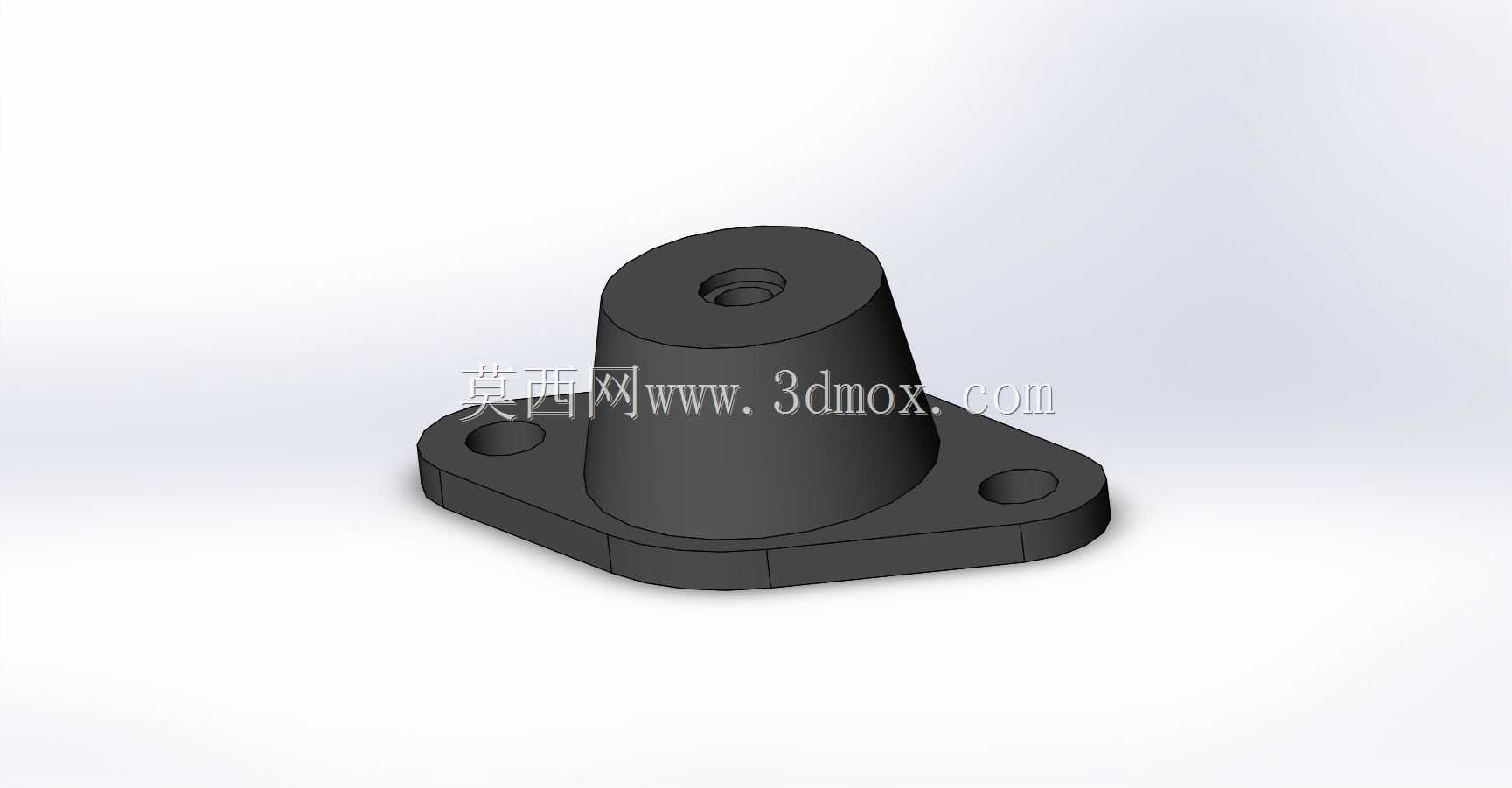

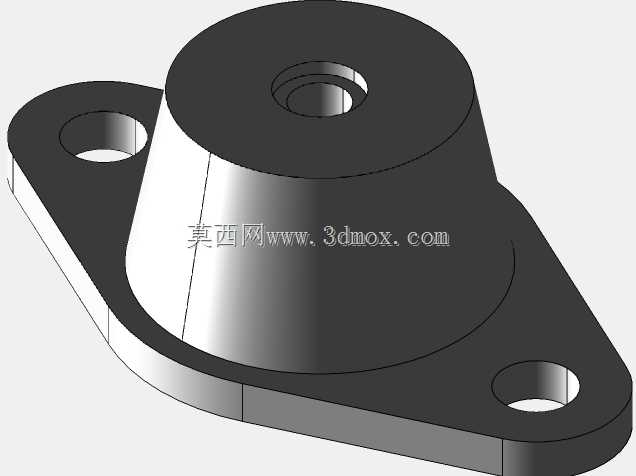

这类隔振支座常被用在小型内燃发动机、车载辅助动力单元的安装点位上，核心作用是阻断设备运行时产生的高频振动向安装机架传递，同时抵消设备启停瞬间的冲击载荷，避免周边精密零部件受振动影响出现松脱、疲劳失效的问题。从结构设计逻辑来看，主体采用上窄下宽的锥台形橡胶主体搭配底部三角形安装法兰的布局，锥台形态的橡胶体可以在承受垂向载荷的同时，兼顾水平方向的剪切变形余量，不会因为径向受力过大出现橡胶层撕裂的问题；顶部的内螺纹孔用于和待隔振设备的底部支脚对接，螺纹深度经过匹配计算，既保证连接强度足够，又不会因为攻丝过深破坏橡胶与内嵌金属螺母的结合强度。底部法兰设置的两个安装孔采用对称布局，孔位间距适配多数小型动力设备的通用安装孔距，安装时可以直接穿螺栓固定在设备基座上，不需要额外加工转接板，法兰边缘做了小圆角过渡，避免安装时应力集中导致法兰根部开裂。橡胶主体的邵氏硬度选型偏向中等硬度区间，既能承载设备自重不产生过大的静变形，又能保证足够的动刚度衰减振动能量，针对发动机运行时常见的100-300Hz振动频段，这类结构的隔振效率可以达到80%以上，同时可以耐受动力舱内常见的油污、温度波动环境，橡胶材质配方中添加了耐老化组分，长期使用不会出现明显的硬化开裂问题。在建模过程中需要重点关注橡胶与金属嵌件的结合面处理，内嵌的金属螺母与安装衬套都做了滚花处理，保证橡胶硫化后和金属件牢固结合，不会在受载时出现脱胶分离；安装孔内的金属衬套可以避免螺栓拧紧时直接挤压橡胶，防止橡胶被压溃导致安装预紧力不足。实际选型时需要注意，该支座的额定垂向载荷要匹配设备单支脚的承重，避免过载导致橡胶体永久变形，安装时螺栓的拧紧力矩要控制在合理范围，既要保证连接牢固，又不能压坏橡胶主体的法兰边。这类隔振件除了发动机场景，也可以用在小型泵体、风机这类有振动隔离需求的旋转设备上，替换刚性安装支座后可以明显降低设备运行的整体噪音，减少机架的振动传导。
