苏霍伊Su-30双发重型战斗机结构模型

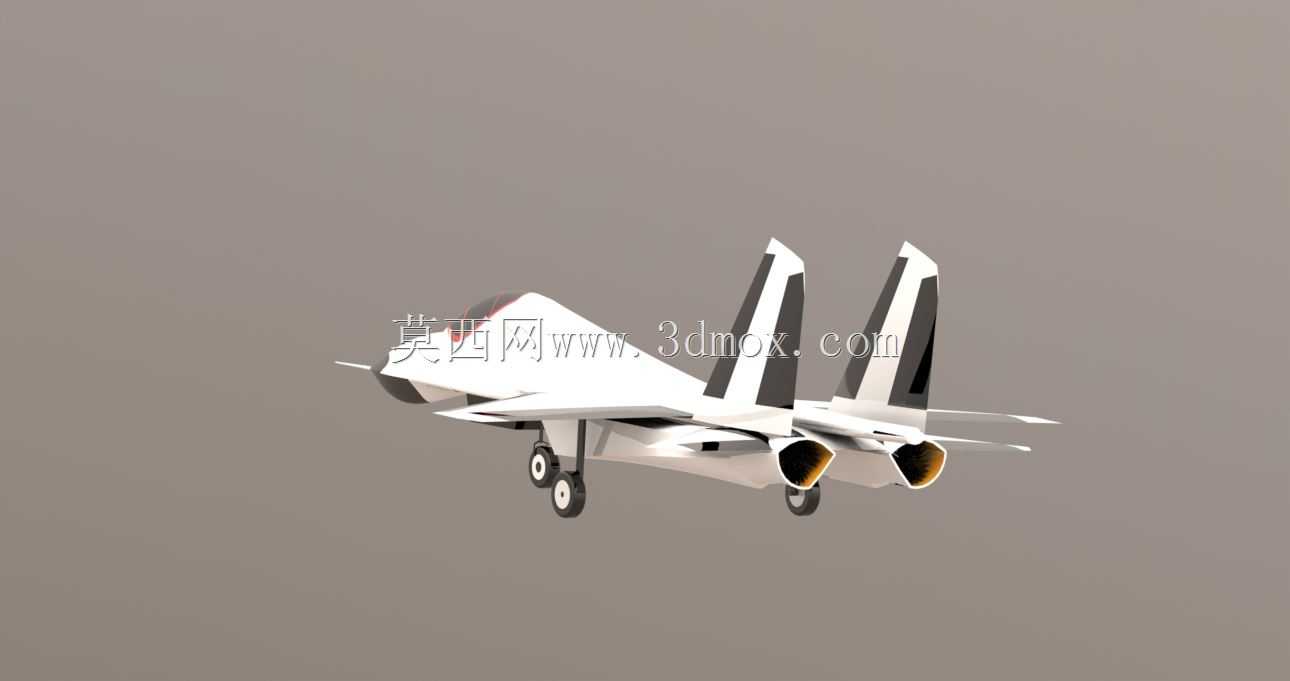

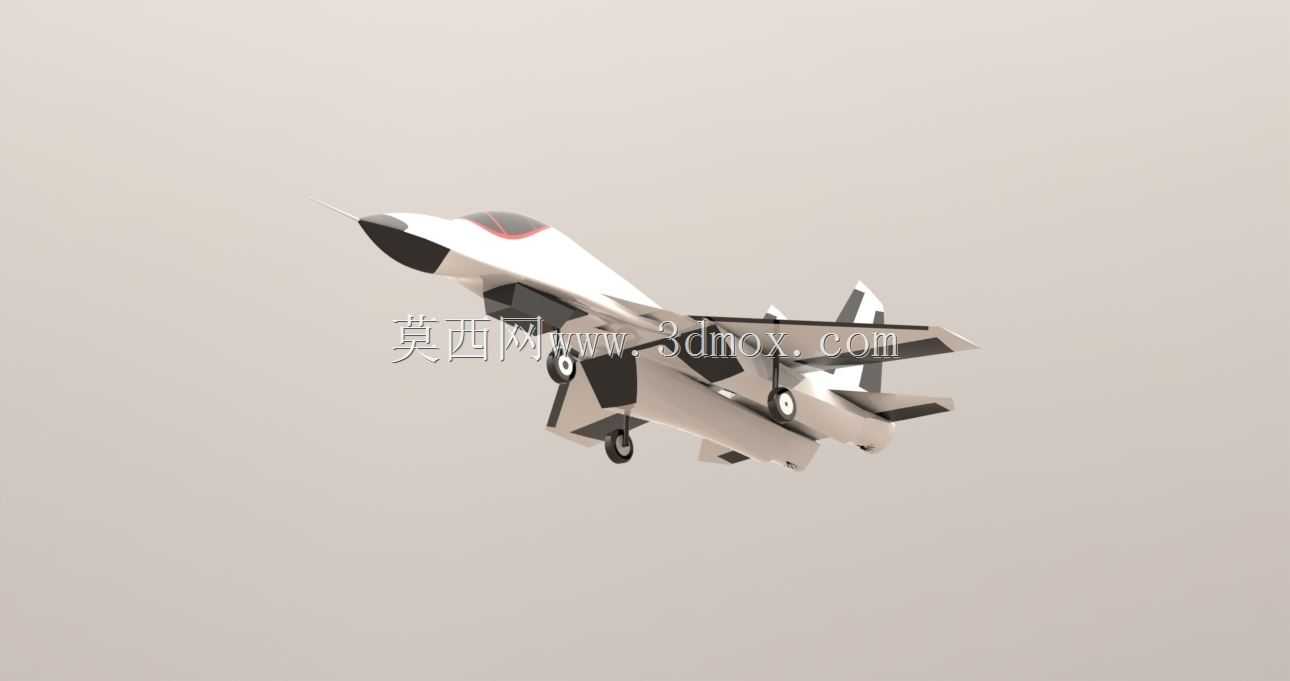

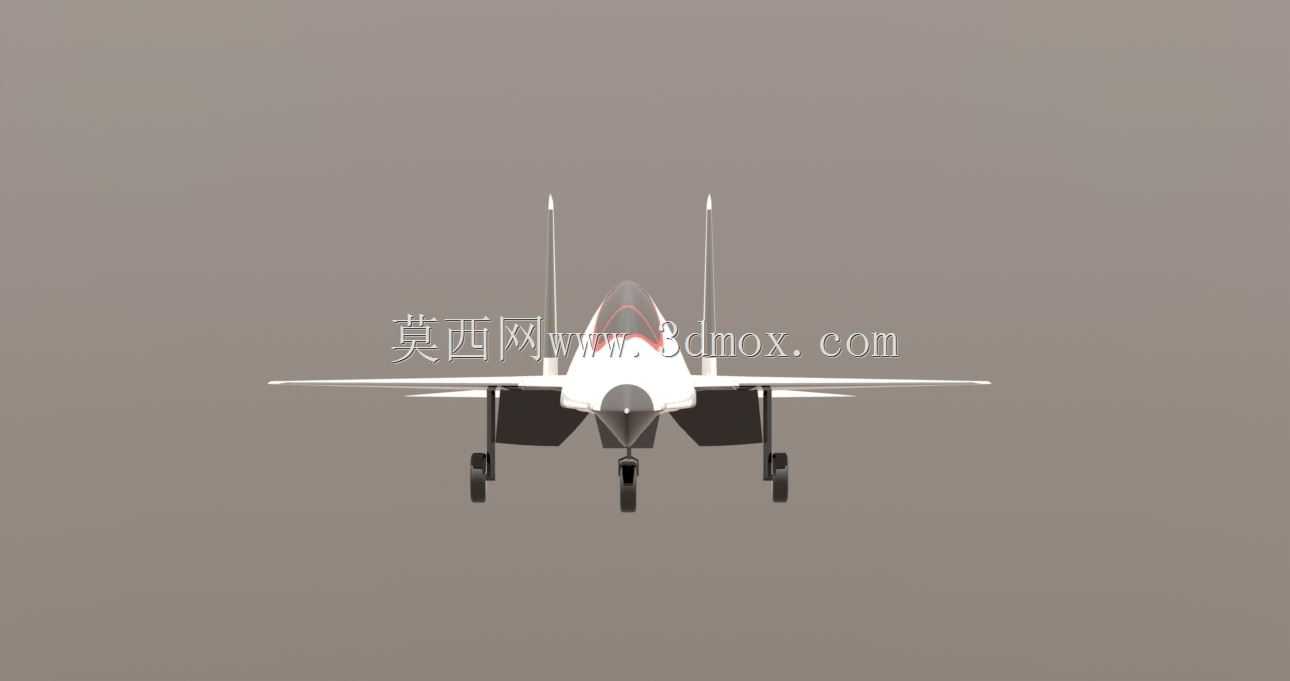

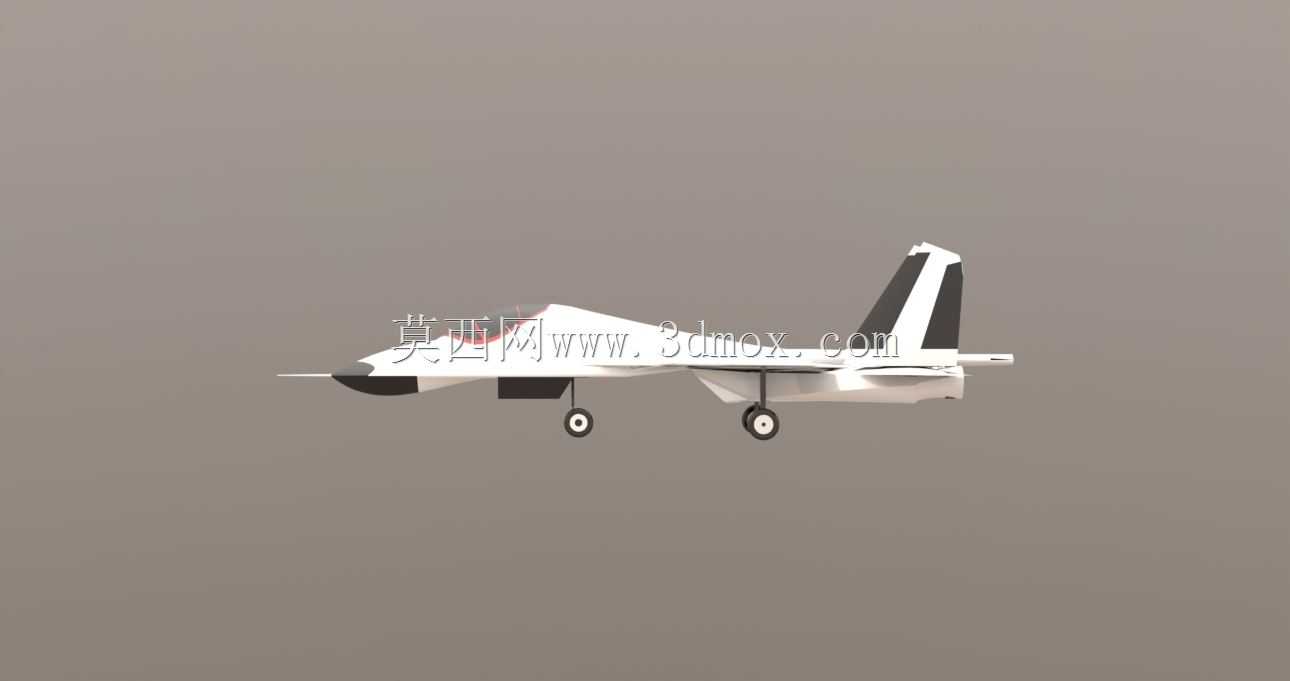

本次呈现的苏-30战机三维结构，完整还原了这款双发双座超机动战机的气动布局与核心结构特征，建模过程中严格参照实机的气动修形逻辑，对翼身融合体、边条翼、全动水平尾翼、双垂尾的相对位置与角度做了精准匹配，可直接用于气动布局演示、结构原理教学场景。从实际应用场景来看，该模型可支撑航空类专业的课程教具开发，也可作为防务展项的数字展示基底，还能为航模爱好者的比例缩放制作提供精准的结构参考，避免手工测绘带来的外形偏差。在功能特性还原上，模型保留了串列双座座舱的舱段分界、可收放式三点起落架的舱室空间预留、机身下方的武器挂点位置分布、两台发动机的进气道与尾喷管衔接结构，没有做过度的外观简化，能够清晰展示战机从机头雷达罩到尾椎的完整纵向结构逻辑。设计思路上，建模优先保证气动外形的曲面连续性，机身曲面采用G2连续过渡处理，机翼与机身的融合段没有出现生硬的折边，匹配实机的减阻设计逻辑；垂尾的后掠角度、水平尾翼的转轴位置、边条翼的上反角度均按照实机比例还原，确保整体外形的辨识度与结构合理性。外形尺寸与安装边界方面，模型按照实机等比例缩放构建，机身总长、翼展、机高的比例严格匹配实机参数，起落架处于放下状态时的整机最低点为机轮底部，垂尾顶端为整机最高点，机翼两端为横向最大边界，在用于3D打印制作实体航模时，可根据打印平台尺寸按统一比例缩放，无需单独调整各部件的相对位置，避免出现比例失调问题。座舱段的风挡与座舱盖曲面做了厚度预留，可直接用于透明件的后期加工，进气道的内部通道做了简化封堵，避免打印时出现悬空支撑过多的问题，同时保留了进气道唇口的外形特征，不会影响整体外观表现。尾喷管的收敛片结构做了分块处理，可支持后续添加动作仿真结构，演示发动机喷口的调节动作，起落架的减震支柱、机轮轮毂细节均有体现，能够满足结构展示的精度需求，不会因为过度简化丢失核心结构特征。
