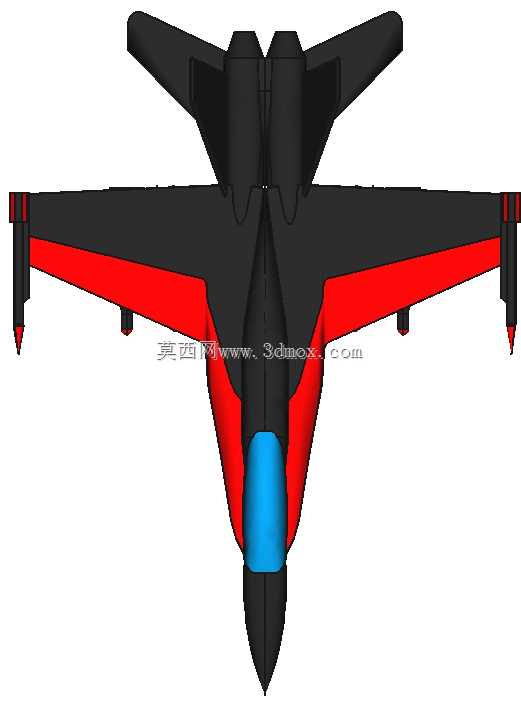

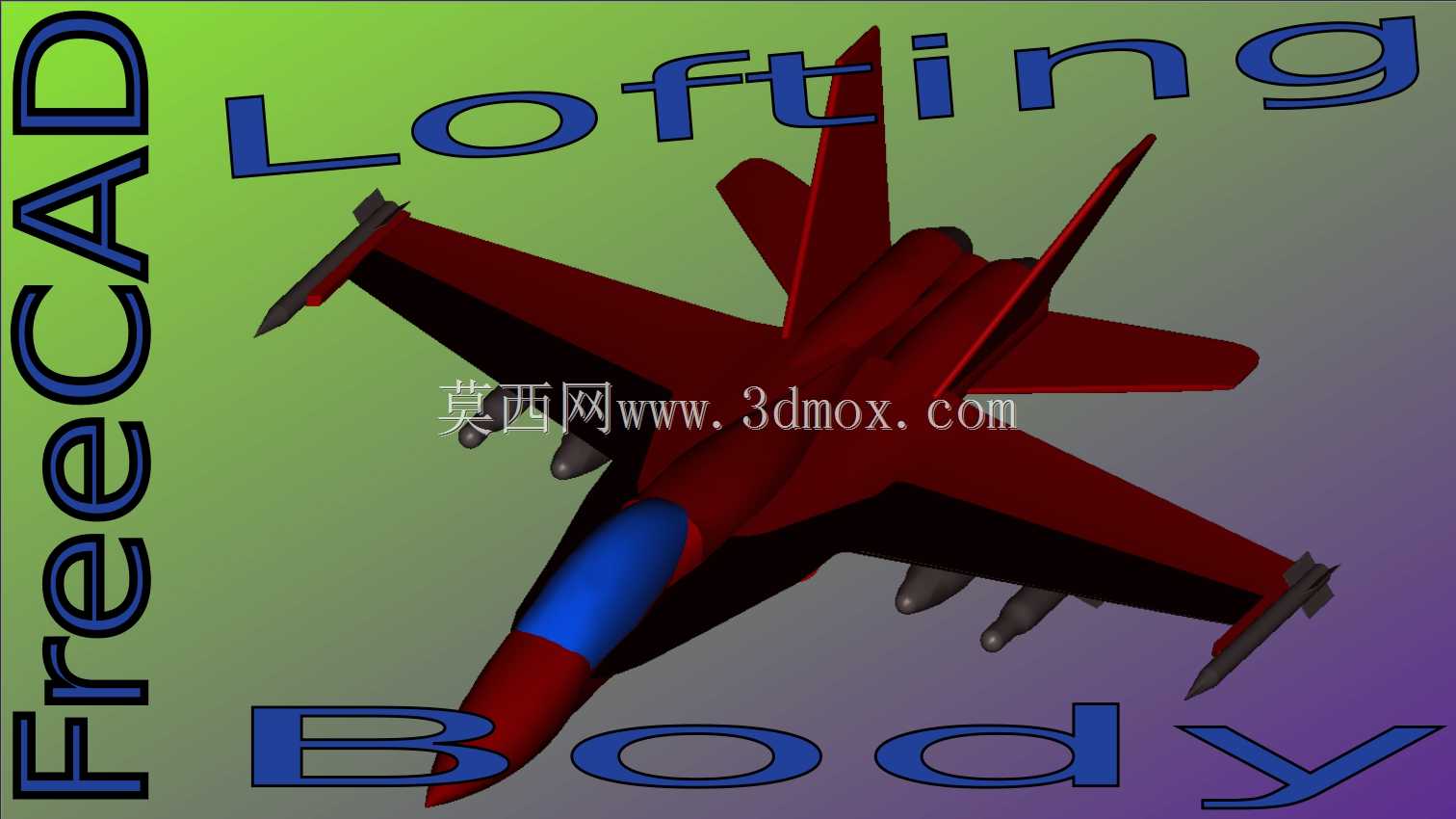

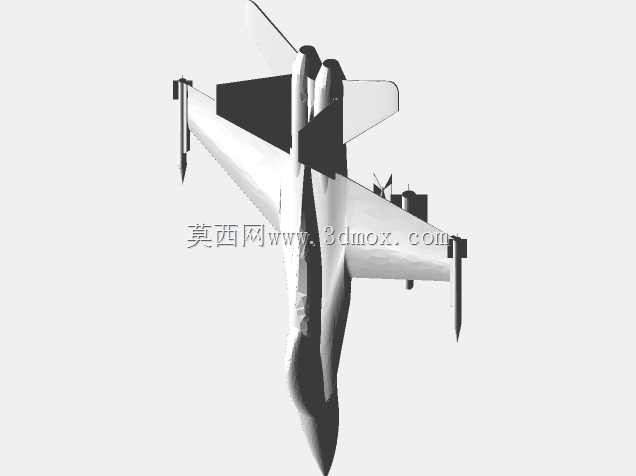

F18战斗机机身放样结构三维数模

该模型围绕F18喷气式战斗机的机身主体结构展开放样构建，核心还原了战机机身的气动曲面特征与结构分区逻辑，可作为航空装备结构设计、气动外形验证环节的参考数模使用。在实际航空工程场景中，这类机身放样数模是战机总体设计阶段的核心载体，上承总体气动布局的参数要求，下接机身内部航电、动力、燃油、起落架等子系统的安装边界约束，需要在曲面顺滑度、结构强度预留、设备安装空间三者间找到平衡。从设计思路来看，该数模采用放样建模逻辑，先提取机身纵向的多组控制截面，包括机头雷达罩过渡段、座舱隆起段、进气道衔接段、机身中部翼身融合段、尾部发动机舱收敛段的关键轮廓线，再通过曲面放样生成连续的机身外表面，过程中严格匹配战机实际的截面面积变化规律，保证跨音速飞行阶段的面积律要求，降低飞行阻力。外形层面，模型还原了F18标志性的翼身融合过渡特征，机头段采用钝尖锥形设计，兼顾雷达罩安装空间与高速飞行的激波阻力控制，座舱段的曲面隆起既预留了弹射座椅与飞行员的操作空间，也保证了座舱盖与机身表面的顺滑过渡，避免出现气流分离。机身两侧的进气道衔接区域做了曲面修型，匹配进气道的S型弯道结构，既满足发动机进气的气流平顺性要求，也能遮挡发动机压气机叶片实现雷达隐身的辅助效果。安装边界上，该数模预留了机翼与机身的对接接头位置、垂尾与平尾的安装基准面、尾部发动机的安装同轴度基准，机身内部的框位分布也按照实际战机的主承力框位置做了隐性分区，方便后续拆解为框、梁、蒙皮等细分结构件。在实际应用中，这类数模既可以用于航空类专业的教学演示，帮助学习者理解喷气式战斗机的机身曲面构建逻辑与结构分区思路，也可以作为航模设计、仿真验证的基础参考模型，通过调整截面参数即可衍生出不同比例的缩放模型，适配不同场景的使用需求。建模过程中对曲面的G2连续做了针对性处理，机身所有曲面衔接处都保证了曲率连续，避免出现曲面折痕，这一点既符合实际战机的蒙皮加工工艺要求，也能保证后续气动仿真计算时的网格划分质量，减少仿真误差。
