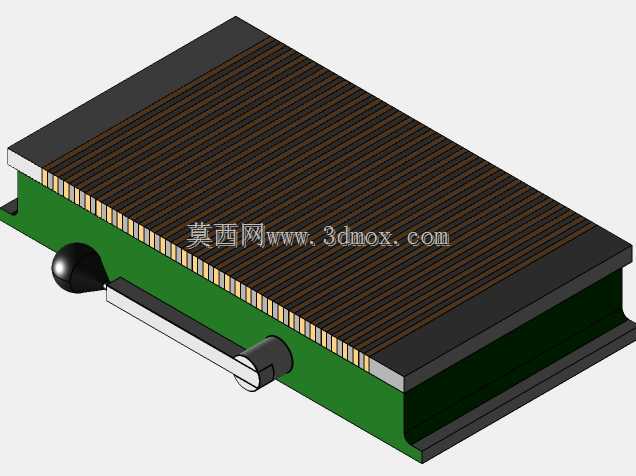

210×370规格永磁磁力装夹吸盘

这款永磁装夹设备的有效工作面尺寸为210mm×370mm，是平面磨床、轻型铣床加工工序中常用的导磁工件装夹载体，日常加工场景中可快速完成薄钢板、小型导磁工装块、硬质合金刀片坯等工件的固定，替代传统压板装夹时的反复找正、螺栓锁紧步骤，单工件装夹耗时可压缩至数秒内，尤其适配小批量多品种的机加工车间换产需求。从结构设计逻辑来看，该设备采用高矫顽力永磁体作为磁源，通过侧面的扳动手柄切换内部磁路的导通与隔断状态，手柄扳至工作位时，磁力线穿过工作台面形成闭合磁路，将工件牢牢吸附在台面上；扳至卸荷位时，磁路在设备内部完成闭合，台面几乎无剩磁，可轻松取下加工完成的工件，全程无需外接电源，不存在断电失磁导致工件飞出的安全隐患，也避免了电磁吸盘持续通电发热带来的台面热变形问题。设备主体采用铸铁基座作为承力结构，基座底部设置有与机床工作台T型槽匹配的安装定位边，安装时可直接嵌入机床工作台的定位槽内，通过少量压板即可完成整体固定，无需额外加工复杂的安装接口，适配绝大多数中小型平面磨床的工作台安装边界。台面采用多极密排磁钢结构，相邻磁极间距控制在较小范围内，即使是厚度较薄的导磁工件也能获得足够的吸附力，不会出现磨削过程中工件移位的问题；台面经过精磨处理，平面度控制在微米级，可保证装夹后工件的基准面与机床工作台面平行，减少加工前的找正工作量。侧面的操作手柄带有防滑握柄结构，扳动行程经过优化，操作时无需借助额外工具即可完成磁路切换，手柄端部设置有定位钢珠，可在两个工作位置实现自锁，避免加工过程中受振动影响手柄移位导致磁力衰减。设备整体外形方正，基座侧面设置有排屑斜面，加工过程中产生的铁屑可顺着斜面滑落，不会堆积在设备与工作台的接缝处，日常清理时只需用棉布擦拭台面即可，维护成本极低。在实际选型过程中，该尺寸规格的永磁吸盘可覆盖绝大多数小型精密零件的平面加工需求，对于无法通过机械压板装夹的薄型导磁工件，其装夹优势尤为明显，不会像传统压板那样遮挡加工面，可实现工件上表面的一次性全程加工，减少二次装夹带来的形位公差。
