手动型材切割工装夹具结构设计

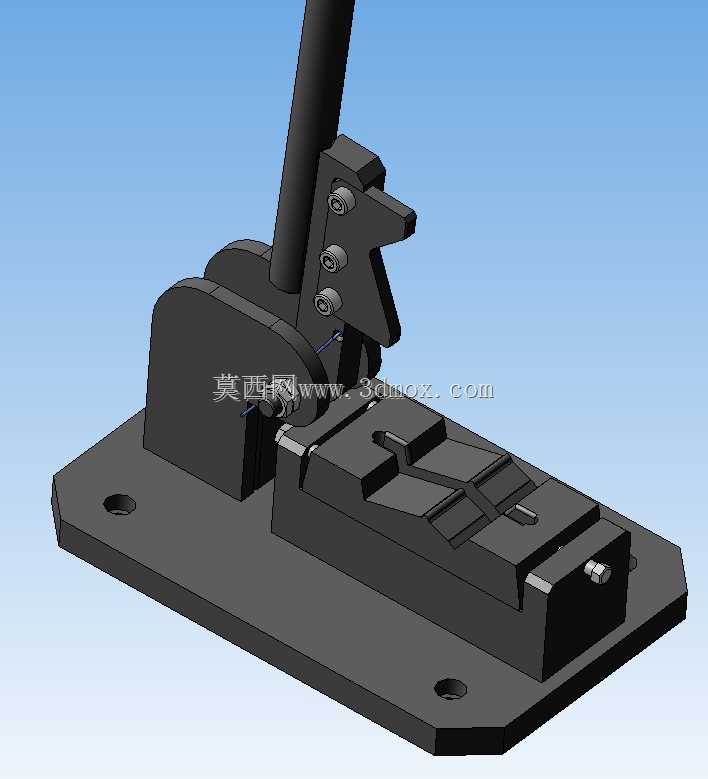

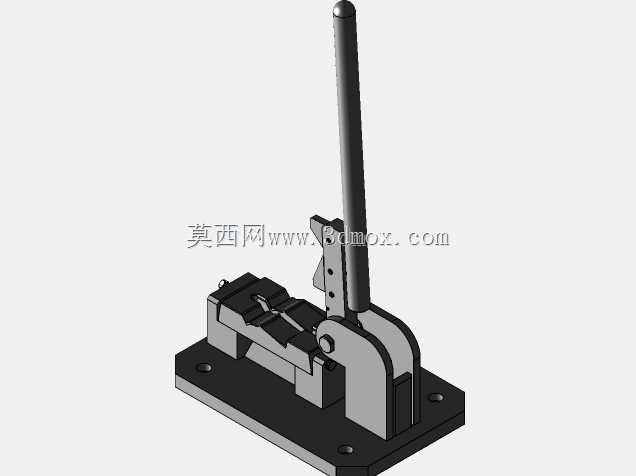

这款手动型材切割工装，主要面向小型机加工车间、五金加工门店的小批量异型材下料作业场景，适配冷弯成型的薄壁异型型材定长切断工序，可替代传统手持划线后手扶切割的作业方式，降低型材切割过程中的定位偏差与安全风险。从结构设计逻辑来看，整套工装采用底板承载式布局，底部安装板预留四个沉头安装孔，可直接固定在工作台面或者型材支架上，安装孔位的孔距按照常规钳工工作台的T型槽间距匹配，不需要额外加工过渡连接板即可完成装夹固定，底板的厚度经过受力校核，在手动杠杆施压的工况下不会出现翘曲变形，保证切割过程中的基准稳定性。工装的核心功能分为定位与压紧两部分，前端的定位型腔完全贴合待切割成型型材的截面轮廓，型腔的侧边设置可调式定位顶丝，可针对同系列不同壁厚公差的型材做微量间隙补偿，避免型材放入后出现横向窜动，定位块的端面设置可更换的硬质合金挡块，承受切割过程中刀具带来的轴向冲击力，延长工装主体的使用寿命。上部的手动杠杆压紧机构采用偏心轮加连杆的增力结构，操作手柄向下压合时，压头会垂直压紧在型材的上表面，压头的接触端面做了网纹滚花处理，增大与型材表面的摩擦力，防止切割过程中型材出现轴向滑移，杠杆的力臂比例经过反复调试，操作人员仅需施加很小的下压力即可获得足够的压紧力，长时间作业也不会产生明显的操作疲劳。切割工位的避让槽设置在定位型腔与压紧机构的衔接位置，槽宽适配常规手用钢锯、小型角磨机的切割片厚度，切割时刀具可沿着避让槽垂直进给，不会切伤工装本体，避让槽的下方预留切屑掉落空间，作业过程中产生的金属切屑可直接落入下方的收集区域，不会堆积在型腔内影响后续型材的定位精度。整套工装的外形尺寸控制在小型台式设备的适配范围内，长度方向不超过普通钳工台的纵深，宽度方向可同时适配单人操作的作业空间，不需要额外占用大面积的生产区域，对于多品种小批量的型材下料作业来说，不需要复杂的换型调整，仅需更换前端的定位型腔块即可适配不同截面的成型型材，大幅降低小批量生产的工装准备周期。在实际使用过程中，操作人员仅需将型材沿定位型腔推入，直到顶住端部定位挡块，压下操作手柄完成压紧，即可手持切割工具沿避让槽完成切断作业，松开手柄后即可取出切好的型材段，整个操作流程不需要额外的辅助工具，单人即可完成全部下料动作，相比传统的手扶切割方式，切割面的垂直度、长度尺寸的一致性都有明显提升，同时也避免了切割过程中型材弹跳、脱手带来的安全隐患。
