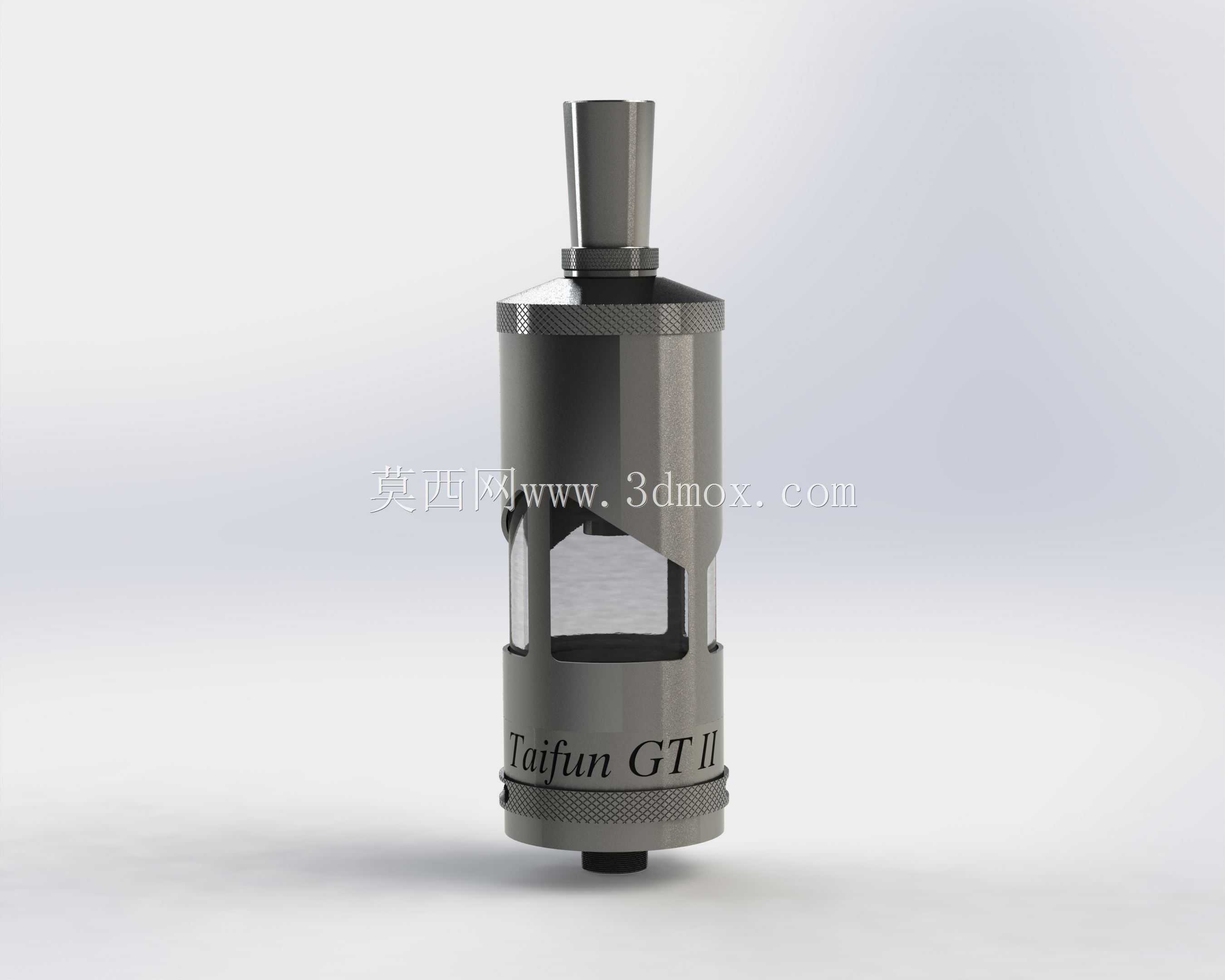

Taifun GT II雾化器金属结构三维数模

该结构件属于蒸汽雾化设备核心承载部件，日常应用于个人电子雾化设备的组装配套场景，承担储油、导油、雾化、气流导向的核心功能，是雾化设备中直接决定使用体验的核心结构组件。从实际使用场景出发，该部件需要长期接触雾化油液，同时承受雾化芯工作时产生的局部高温，因此整体采用金属材质加工，外壳做了可视化开窗设计，无需拆解即可直观观察内部剩余油液容量，避免干烧损坏内部雾化组件。设计阶段优先考虑了拆装维护的便捷性，顶部烟嘴采用插拔式快拆结构，底部设置标准螺纹接口，可适配市面绝大多数通用规格的雾化设备主机，安装边界严格遵循通用接口尺寸规范，无需额外改装即可完成装配。结构设计上，中部储油仓采用密封式腔体结构，侧壁开窗位置嵌入透明耐高温视窗，兼顾结构强度与可视化需求；进气通道采用侧部开槽配合内部导流的结构，气流进入后可均匀环绕雾化芯区域，保证雾化过程的气流稳定性，避免局部气流紊乱导致的吸阻不均问题。外形采用圆柱式对称布局，整体握持贴合手部轮廓，外壳表面做了防滑滚花处理，日常拧动拆装时不易打滑，底部螺纹接口做了公差适配优化，装配时可顺畅旋入对应主机接口，不会出现卡滞或滑牙问题。从建模细节来看，各部件的配合间隙严格按照金属机加工公差设定，密封槽位置预留了标准密封圈的安装空间，可保证储油仓的密封性能，避免油液渗漏；雾化芯安装位设置了定位台阶，装配时可快速到位，无需反复调整位置，导油槽的开孔尺寸经过匹配计算，可保证油液顺畅传导至雾化区域，同时不会因为开孔过大导致油液渗漏。该结构的建模还原了实物的所有装配特征，可直接用于同类产品的结构参考、加工工艺验证，也可作为雾化设备结构设计的参考样件，帮助设计人员快速理解这类产品的结构布局与配合逻辑，在做同类产品改型设计时，可直接参考其接口尺寸、腔体布局、气路走向的设计思路，减少前期方案验证的重复工作量。
