木贴面丝带交叉缠绕多层管结构设计

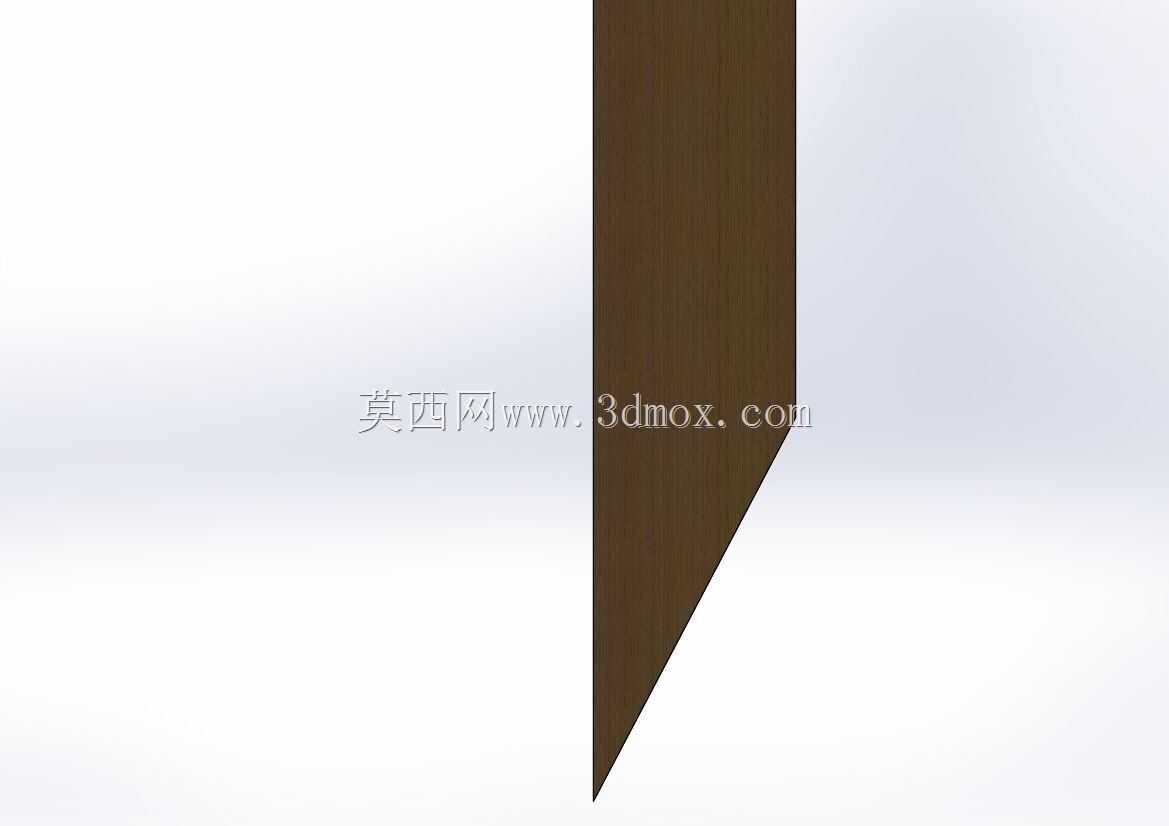

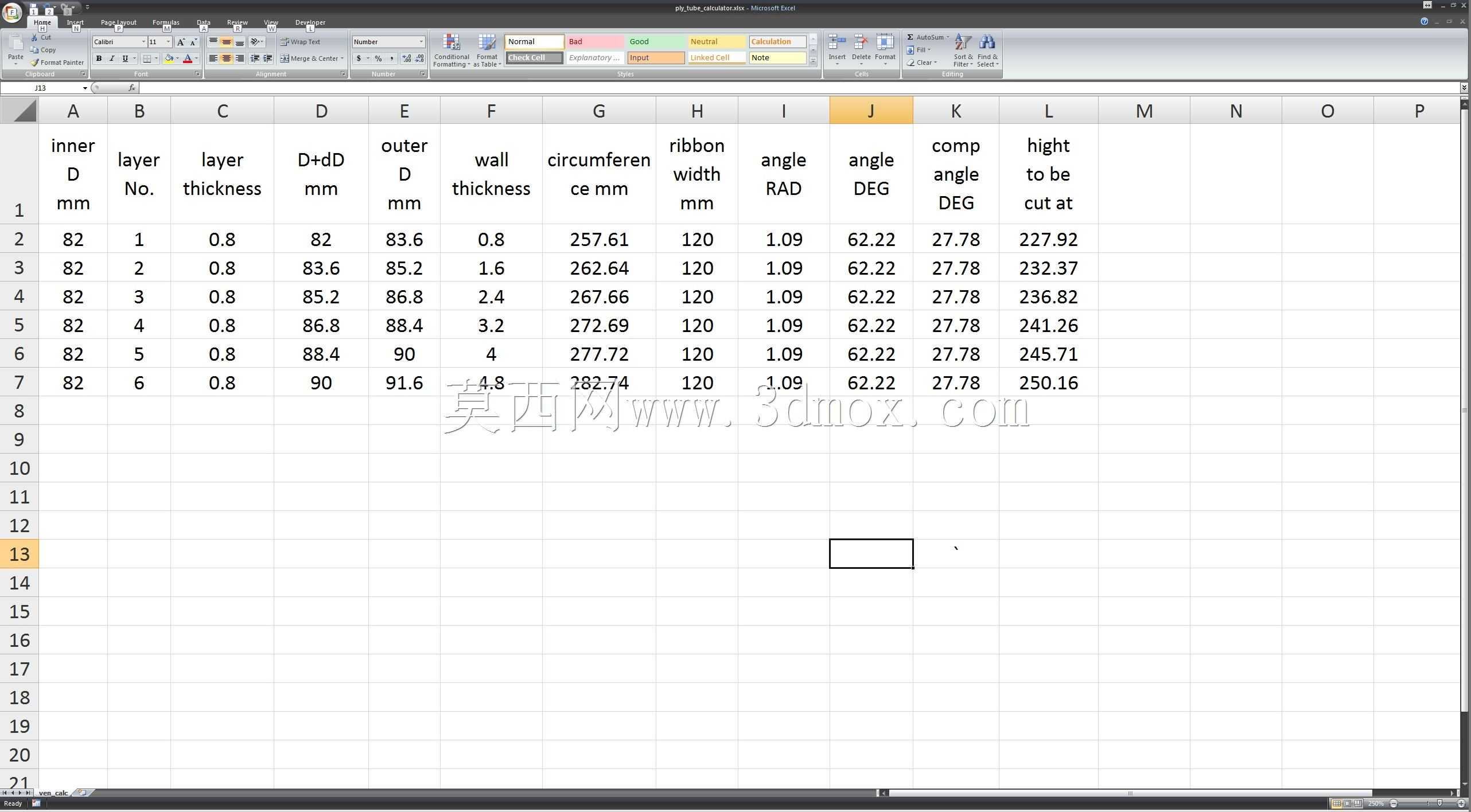

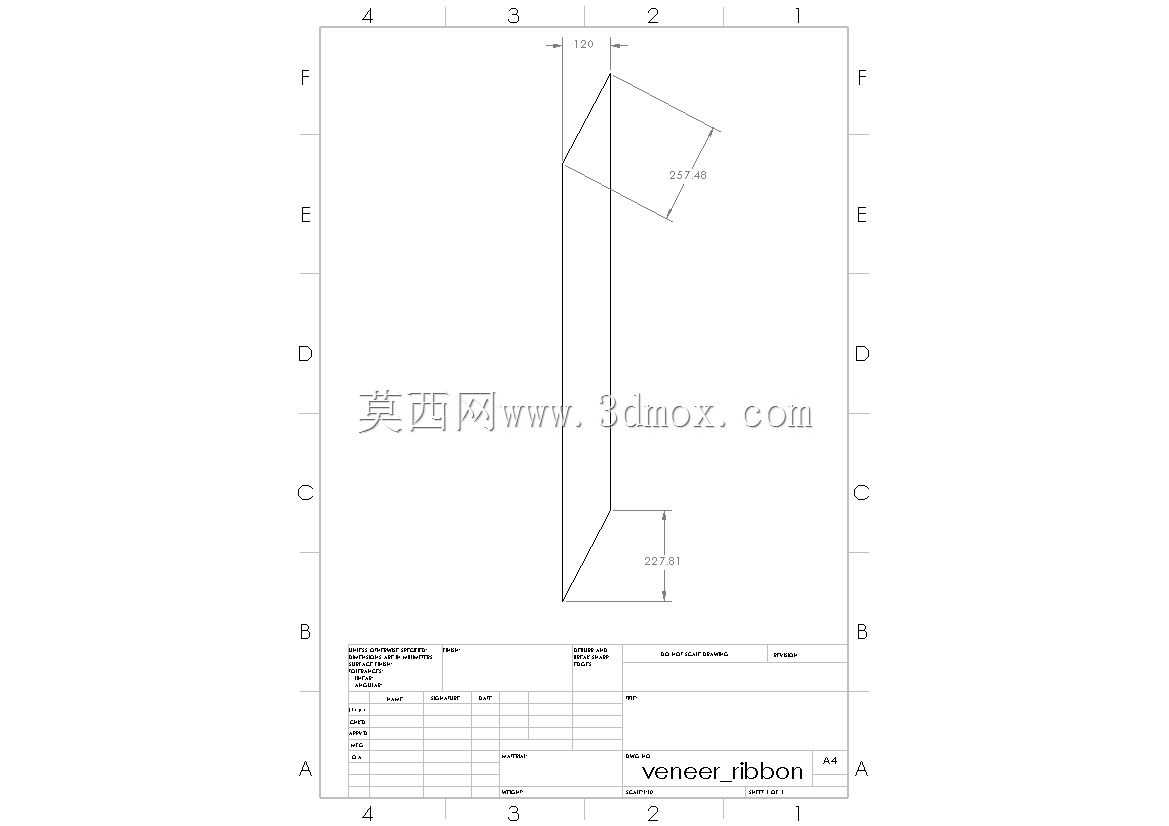

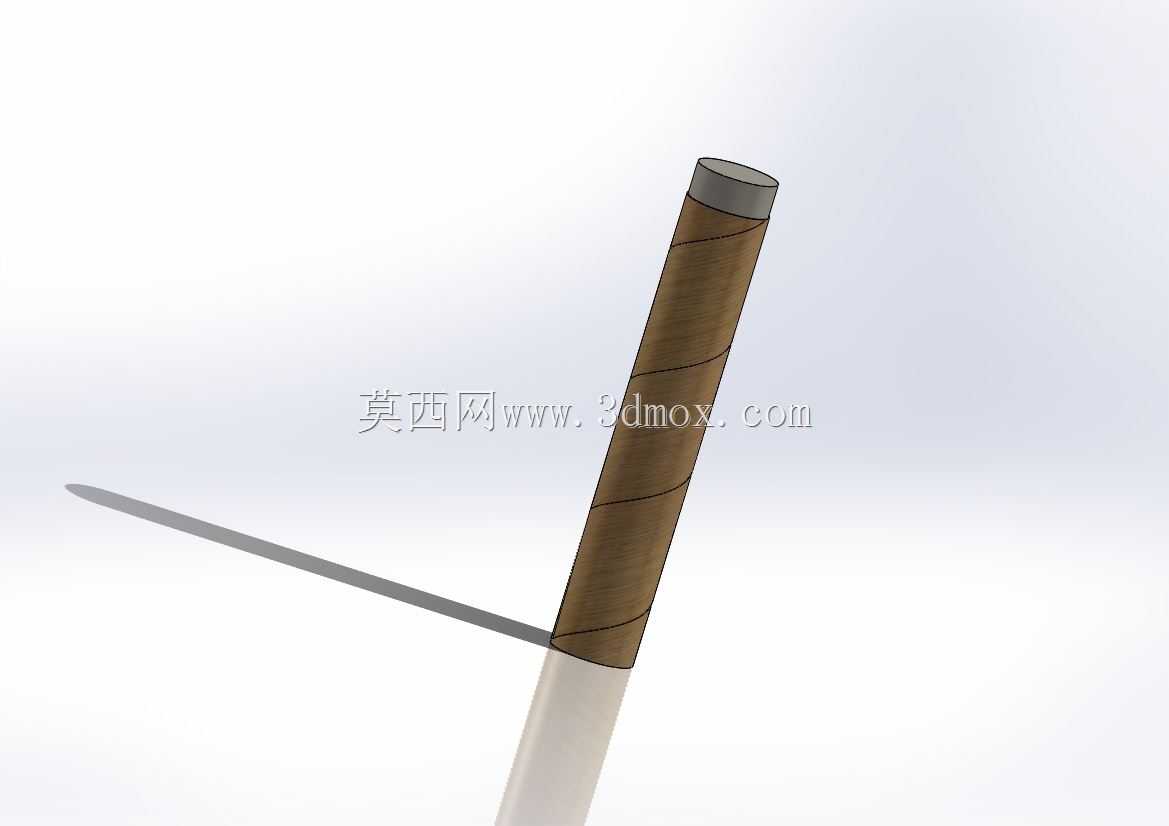

在轻量化复合管材的小批量试制场景中，木贴面丝带缠绕成型的多层管常被用于装饰性结构支撑、文创产品骨架、轻质流体输送支路等场景，这类管材依靠丝带交叉缠绕的层叠结构获得足够的环向与轴向强度，相比纯实木管材重量更低、成型灵活性更强，也能规避整木加工易开裂、材料利用率低的问题。设计这类缠绕多层管时，核心逻辑是围绕芯模的直径参数匹配丝带缠绕角度，因为缠绕角度直接决定每一层丝带的贴合紧密度、层间重叠量以及最终管材的壁厚均匀性，角度偏差过大时会出现丝带褶皱、层间空隙、成型后管材圆度超差等问题，直接影响成品的结构强度与外观质量。具体设计过程中，需要先确定作为成型基准的芯模直径，这个直径直接对应成品管材的初始内径，随着缠绕层数增加，每一层的实际缠绕基准直径会随已成型层的壁厚逐步增大，因此不能用固定角度完成所有层的缠绕，需要逐层匹配对应的缠绕角度，才能保证每一层丝带都能平整贴合在下层表面，避免出现丝带边缘翘起、缠绕轨迹偏移的问题。丝带宽度是缠绕角度计算的另一核心参数，当丝带宽度固定时，需要通过几何计算得出单圈缠绕对应的轴向进给距离，也就是丝带切割三角形的高度参数，这个参数直接决定了丝带需要预切割的斜边角度，只有预切割角度与缠绕角度完全匹配，才能保证丝带缠绕后侧边完全对齐，既不会出现重叠过厚的凸起，也不会出现间隙露出下层结构。针对交叉缠绕的工艺要求，相邻两层的缠绕方向需要反向对称，这样可以抵消单层缠绕带来的轴向扭转应力，让管材整体受力更均匀，避免长期使用过程中出现层间错位、管材变形的问题。设计时还需要考虑安装边界的适配性，这类缠绕管的端部需要预留足够的平直段用于接头装配，端部缠绕时需要适当增加缠绕密度，提升端部的结构强度，避免装配接头时出现端部层间开裂的问题。配套的计算逻辑可以覆盖不同芯模直径、不同丝带宽度的参数组合，当层数增加导致基准直径变化时，能快速迭代计算出每一层对应的缠绕角度与丝带切割参数，减少试制过程中的反复试错成本，缠绕过程中只需要按照计算出的角度控制芯模转速与丝带轴向进给速度的匹配关系，就能保证成型精度，成型后的管材壁厚均匀，表面丝带纹理整齐，既满足结构强度要求，也能保留木贴面的自然纹理质感，适配不同场景的使用需求。
