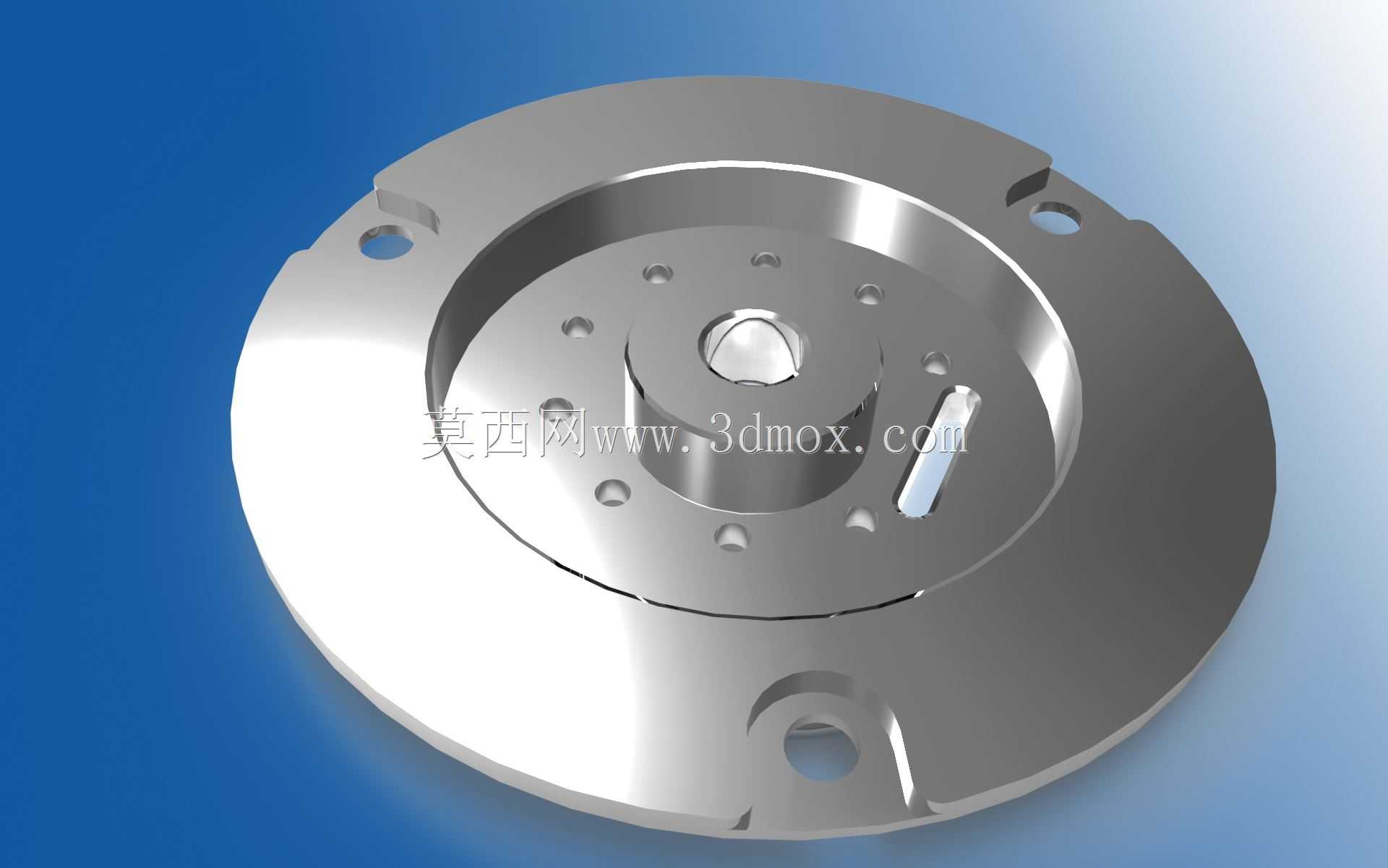

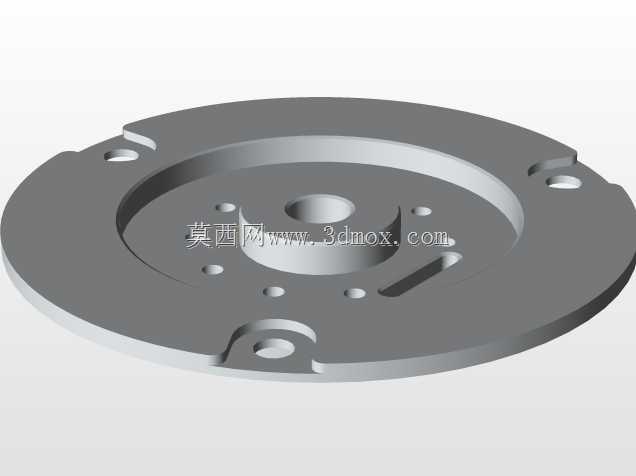

这款主轴底座是回转类传动设备的核心承载构件,常见于小型精密机床主轴单元、高速电主轴安装工位、精密分度转台的基座连接环节,日常在非标自动化设备的旋转工位、工装夹具的回转定位结构中也能见到它的应用。从结构设计来看,整体采用圆盘式法兰构型,外缘均匀分布三个带沉台的安装通孔,用于和设备基体做螺栓锁紧固定,沉台结构可以避免螺栓头突出安装平面,保证装配后整体端面的平整度,不会和周边回转部件产生运动干涉。中心区域是阶梯式的主轴配合孔,孔壁做了高精度的公差预留,能够和主轴的轴颈形成过渡配合,保证主轴回转时的同轴度要求,避免高速运转时出现径向跳动超标的问题。围绕中心主轴孔的环形端面上,均匀分布了多个小直径的螺纹孔,这些孔位用于固定主轴的端盖、密封件或者轴承压圈,不同位置的孔位对应不同的安装需求,部分腰型孔还可以提供小范围的位置调整余量,补偿装配时的累计误差。设计时优先考虑了受力的均匀性,圆盘式的构型让载荷可以沿着径向均匀分散到外缘的三个安装点上,避免局部应力集中导致的底座变形,尤其是在主轴承受轴向切削力或者径向负载的时候,整体结构的刚性可以保证主轴的回转精度不会因为底座形变出现衰减。安装边界方面,底座的下端面是精加工的定位基准面,装配时需要和设备的安装基面完全贴合,平面度公差控制在0.02mm以内,才能保证主轴的垂直度要求;外缘的三个安装孔中心距按照标准安装尺寸设计,不需要额外做扩孔或者改孔就可以直接适配同规格的标准主轴单元。中心配合孔的深度根据主轴的插入长度做了匹配设计,既可以保证主轴的配合长度足够传递扭矩,又不会因为孔深过大导致主轴装配到位后出现轴向窜动。端面上的减重槽设计在不降低整体结构刚性的前提下,减少了零件的整体重量,同时也为安装时的排屑、散热预留了空间,避免加工过程中产生的切屑堆积在底座和主轴的配合缝隙里,影响装配精度。
