Inventor渐变色彩曲面叶片结构设计

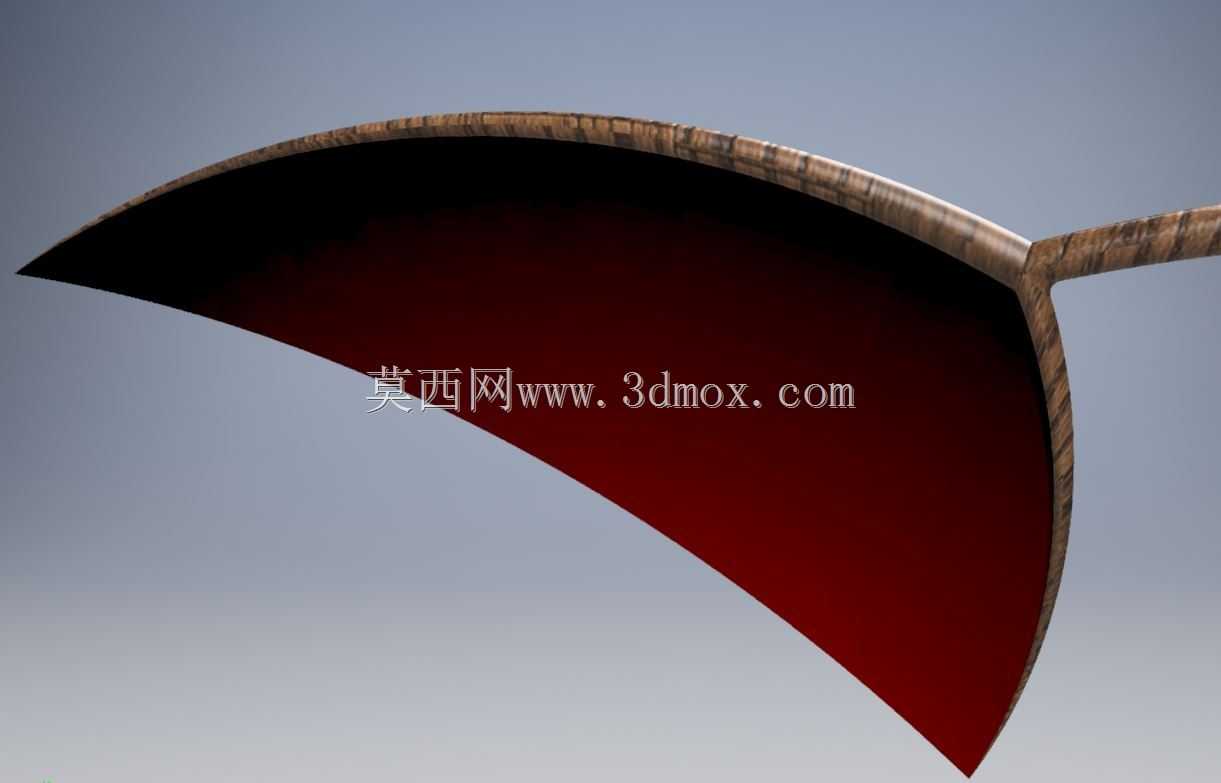

这类带渐变色彩表现的曲面叶片结构，常应用在流体输送设备、风动装置的外观验证与结构校核环节，在产品样机的视觉方案评审阶段，渐变色彩的外观设置能够直观区分曲面的曲率变化区域，帮助设计人员快速识别曲面的光顺度偏差，避免后续开模或加工阶段出现曲面褶皱、曲率突变的问题。从实际设计逻辑来看，这类叶片的建模过程首先要确定叶尖到叶根的弦长变化曲线，根据流体通过时的流速分布设定不同截面的翼型参数，叶尖部分做收窄处理来降低运行时的风阻损耗，叶根位置则预留足够的安装贴合面，保证和轮毂连接时的结构强度，避免高速运转时出现应力集中导致的叶片断裂问题。在外观色彩设置上，采用从叶根深红到叶尖浅调的渐变过渡，一方面是在三维场景中能够快速区分叶片的安装朝向，在装配环节减少对位错误的概率，另一方面渐变色彩的渲染设置也能验证外观材质的附着效果，确认曲面不同角度下的反光表现是否符合产品的外观设计要求，避免后续做产品宣传渲染时出现材质显示异常的问题。从安装边界来看，这类叶片的根部连接端需要匹配轮毂的安装卡槽，设计时要预留0.1到0.2毫米的装配间隙，保证安装时能够顺利卡入，同时叶片的最大旋转外径要和设备外壳的内壁保持至少5毫米的安全距离，避免运转过程中叶片和外壳发生剐蹭，影响设备的正常运行。在实际工程应用中，这类曲面叶片的建模精度直接影响后续的流体仿真结果，曲面的G2连续设置能够保证流体流经叶片表面时不会产生紊流，降低设备运行时的噪音，提升整体的运行效率，而渐变色彩的外观设置除了视觉表现的作用外，也能在做运动仿真时清晰观察叶片的运转轨迹，快速判断是否存在运动干涉问题，为后续的结构优化提供直观的参考依据。设计过程中还要考虑叶片的壁厚变化，从叶根到叶尖做均匀的壁厚递减，既保证整体的结构强度，又能控制叶片的整体重量，降低驱动端的负载，延长设备的使用寿命。
