带RFID识别与按键输入的门禁控制终端

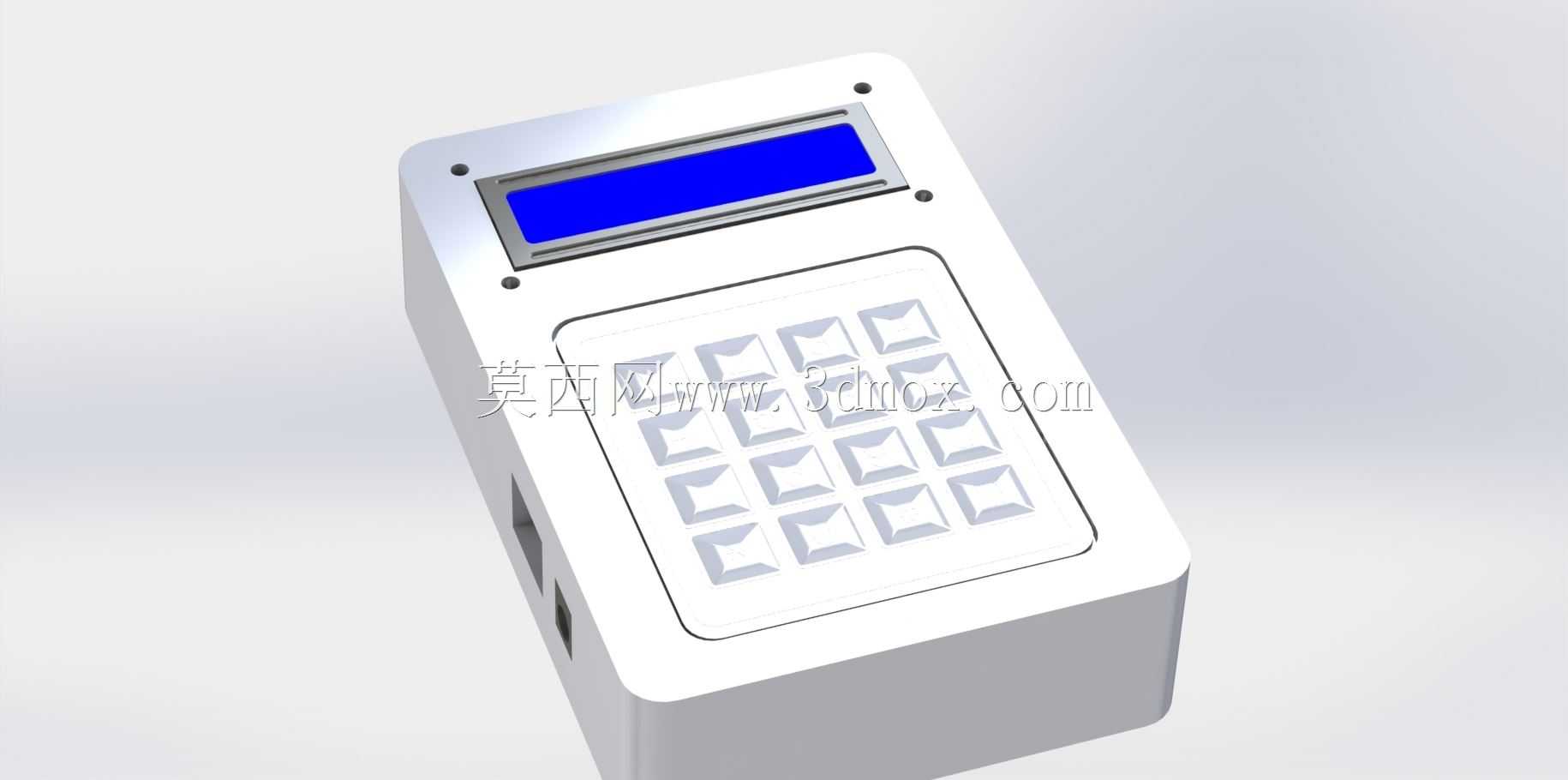

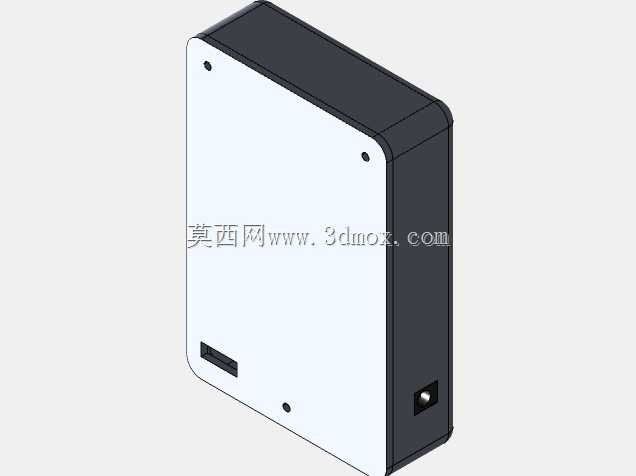

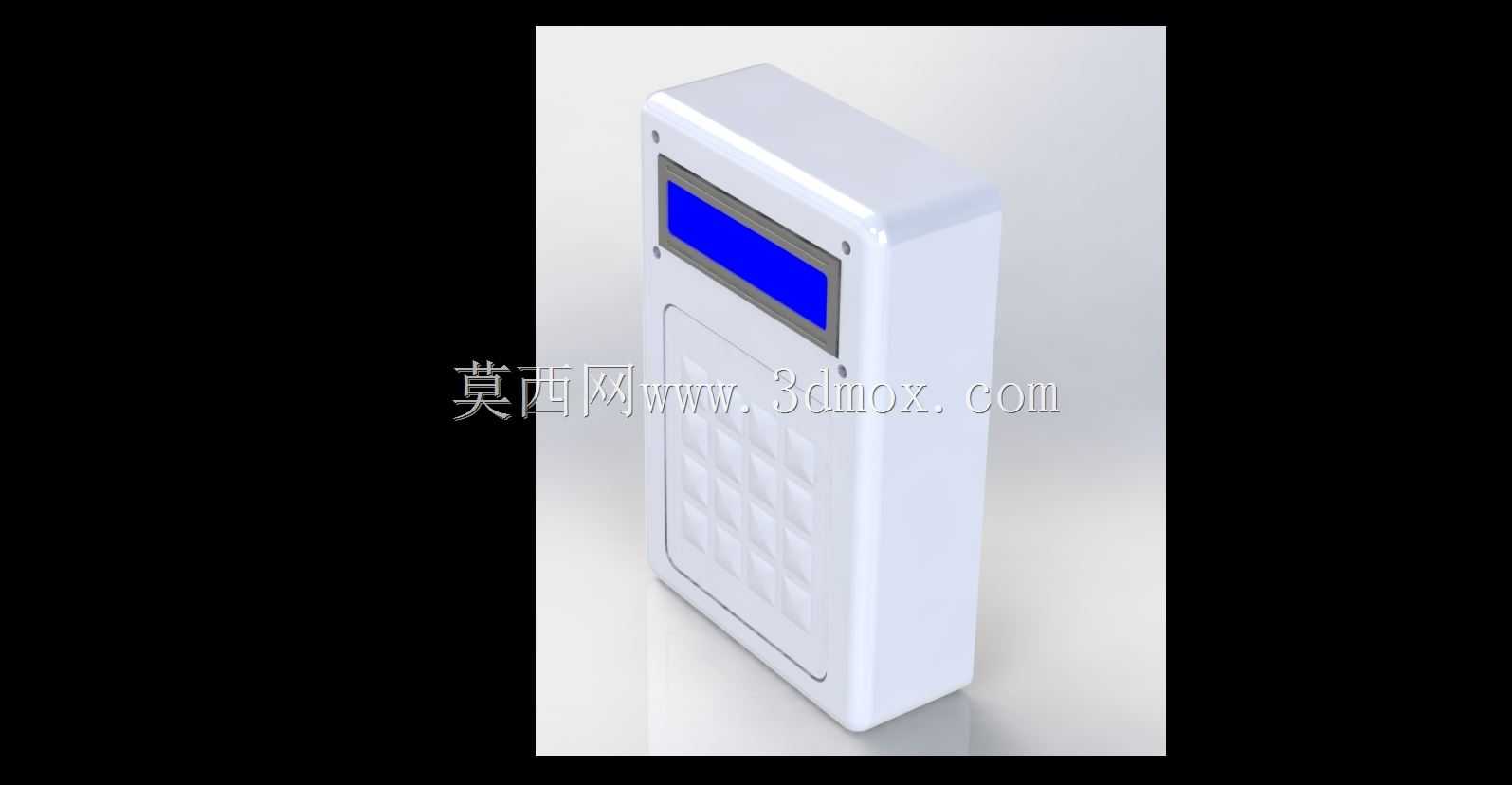

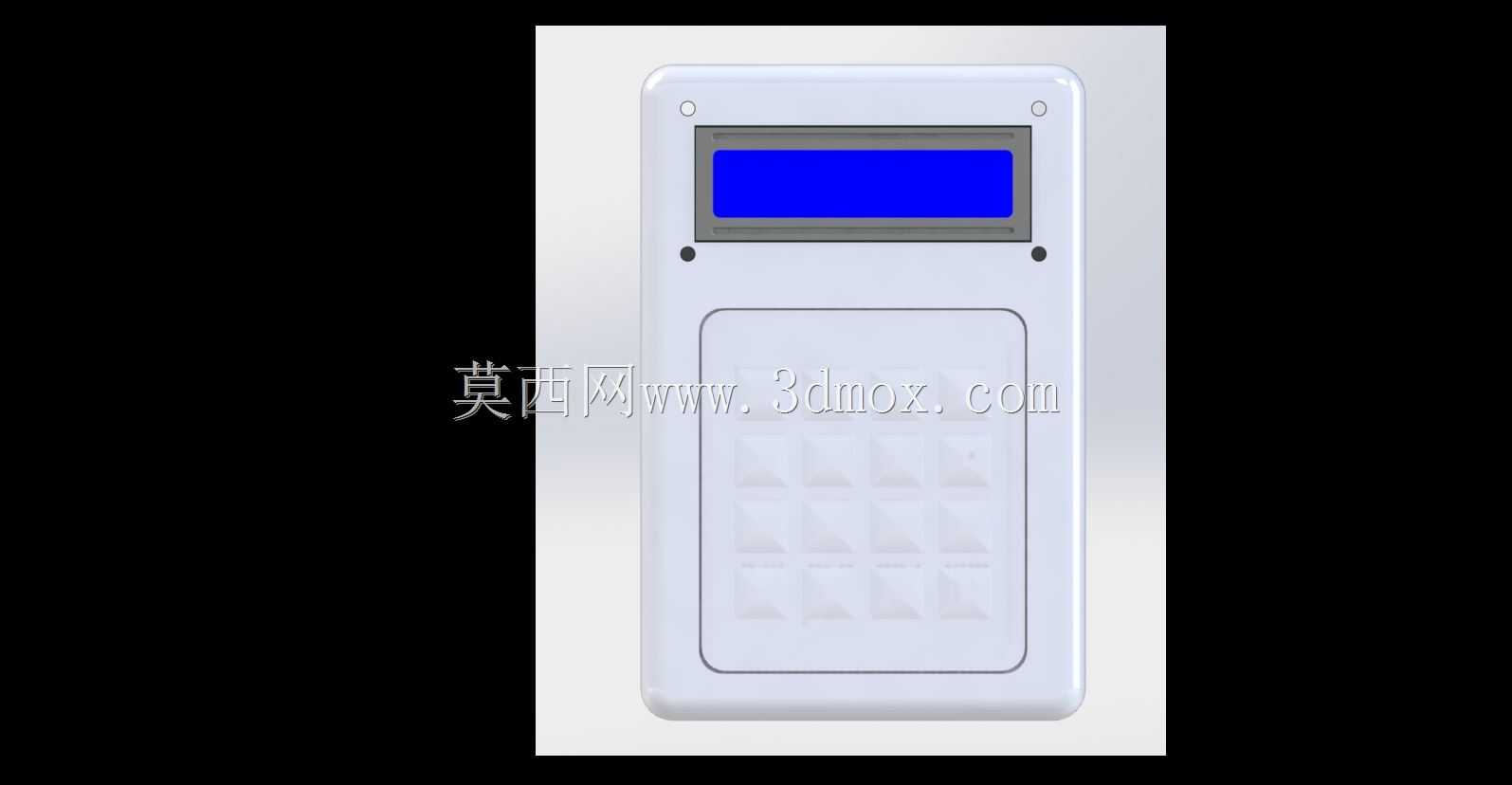

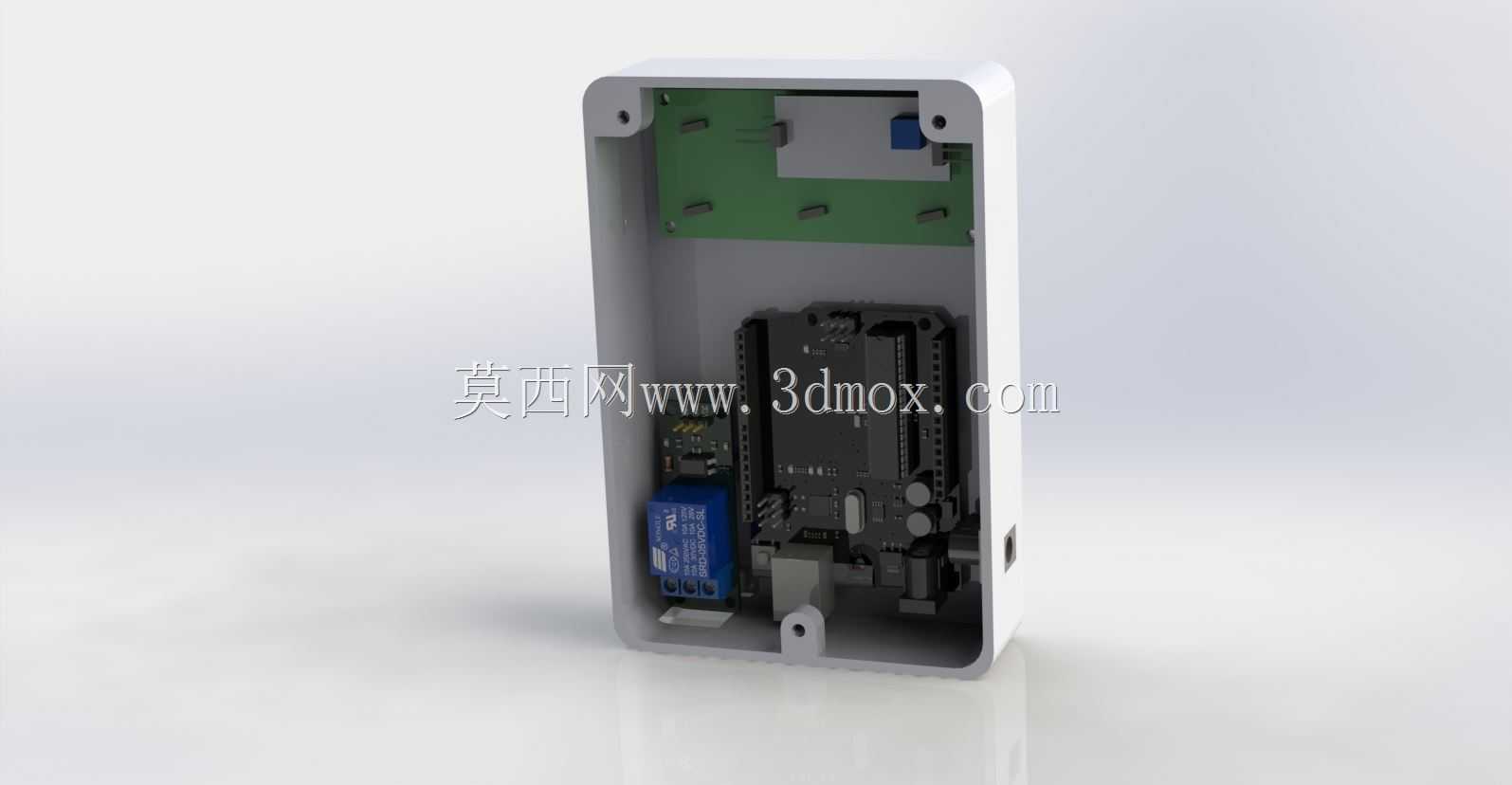

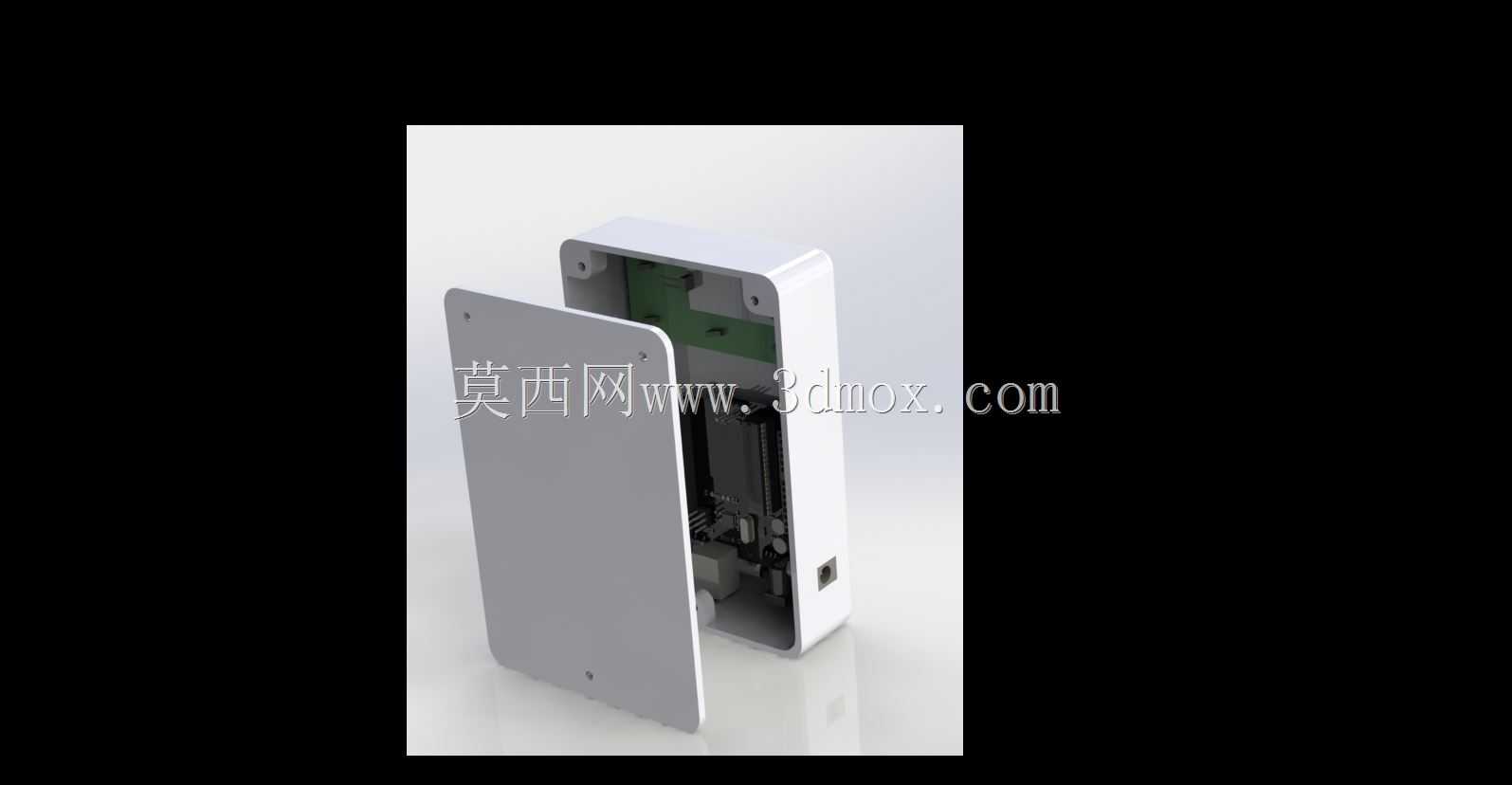

这类集成RFID识别与矩阵键盘的门禁终端，目前广泛应用在校园宿舍、小型办公区、实验室这类需要分级权限管控的出入口场景，相比单一刷卡的门禁设备，兼顾了刷卡快速通行与密码授权进入的双重需求，遇到卡片遗失、临时访客授权的场景，不需要额外配卡就能通过密码完成权限核验，适配日常通行的多元需求。从结构设计层面来看，整机采用壁挂式安装的方正壳体造型，壳体边缘做了小圆弧过渡处理，既避免安装使用过程中锐角磕碰，也能让壳体和墙面贴合时不会出现突兀的棱角缝隙。上部预留的16x2字符型显示屏安装位，采用内嵌式安装结构，屏幕周边做了一圈下沉的限位台阶，装配时屏幕面板刚好和台阶面齐平，既可以避免日常擦拭、触碰时刮花屏幕表面，也能减少灰尘从屏幕装配缝隙进入壳体内部。中部的矩阵键盘区域做了内凹的框型限位，按键采用统一的方形凸起造型，按键行程控制在适合手指按压的范围，每个按键的间距预留了足够的操作空间，戴薄手套操作也不会出现误触相邻按键的问题。壳体上部预留的两个固定安装孔，对应墙面86型底盒的标准孔位，不需要额外在墙面打孔定位，就能直接适配常规的弱电安装底盒，降低现场施工的改造成本。内部的结构排布上，RFID读卡模块的天线区域对应壳体上部无金属遮挡的位置，避免金属壳体屏蔽射频信号影响读卡灵敏度，键盘的PCB板和显示模块通过排针与主控板连接，主控区域预留了Arduino类主控的安装固定柱位，供电模块布置在壳体下部远离天线的区域，避免电源工作时的电磁干扰影响读卡稳定性。壳体侧面预留了走线槽位，不管是明线布装还是暗线穿入底盒，都能顺着槽位完成走线，不会出现线材挤压壳体导致装配缝隙不均的问题。整机的防护结构上，按键区域和屏幕装配位都做了对应的防水胶条预留槽，日常走廊清洁的溅水、南方梅雨季节的凝露都不会轻易渗入内部电路，提升设备在半户外走廊场景下的使用寿命。
