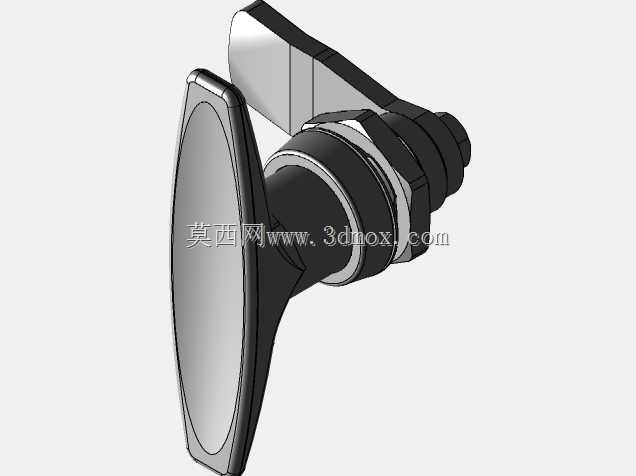

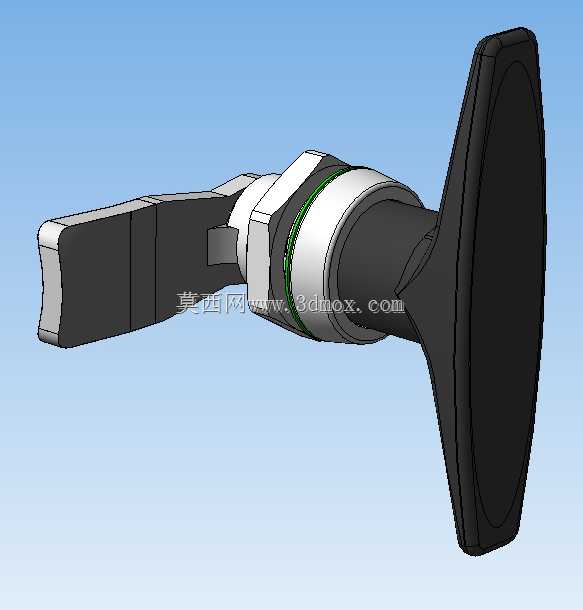

金属柜用T形手柄双位闩锁结构设计

这类带T形握持端的双位闩锁，多应用在工业电气机柜、户外金属设备柜、车间工具存储柜的门板锁止场景，日常运维中操作人员无需额外工具，直接握持T形手柄旋转即可完成锁止与解锁动作，相比传统一字锁芯的柜锁，操作力矩更大，戴劳保手套时也能顺畅施力，不会出现打滑拧不动的情况。从结构设计逻辑来看，锁体采用分段式同轴装配结构，前端的锁舌部分设置两个独立的闩止卡位，旋转90度即可实现双点位同步卡合，相比单点锁止的柜锁，能让门板与柜体框架的贴合更均匀，避免长期使用后门板边角翘起、密封胶条受压不均导致的防尘防水性能下降问题。T形手柄的握持段做了贴合指腹的弧度处理，边缘做了钝角倒边，没有尖锐棱角，操作人员快速开关柜门时不会刮蹭手部，手柄与锁芯衔接的位置设置了环形限位台阶，安装时可以直接卡在门板预开好的安装孔位上，配合后端的锁紧螺母就能完成固定，不需要额外做焊接或者复杂的紧固件排布，适配厚度1.2mm到3mm之间的冷轧钢柜体门板，安装孔为通用圆形开孔，替换老旧柜锁时不需要重新扩孔或者改孔，能直接适配市面上多数标准工业机柜的预装孔位。锁体的转动配合间隙控制在0.15mm以内，长期反复旋转不会出现松旷晃动，锁止位设置了弹性定位卡点，旋转到位时会有清晰的触感反馈，操作人员不需要额外确认就能判断是否锁止到位，避免柜门虚关导致的内部设备暴露、工具掉落等问题。在实际选型应用中，这类锁具可以搭配不同长度的锁舌延伸件，适配不同纵深的柜体边框，不管是内嵌式门板还是外盖式门板，都能通过调整锁舌的伸出长度实现可靠锁止，锁体外部的金属基座做了钝化防锈处理，在车间多油污、户外高湿度的环境下也不容易出现锈死卡滞的问题，日常维护只需要定期在转动衔接位置涂抹少量润滑脂即可，不需要复杂的拆解保养。设计建模时重点考量了手柄的受力形变阈值，在操作人员施加最大操作力矩时，手柄根部的应力集中位置也不会出现塑性形变，保证长期使用的结构强度，同时整体装配结构没有易脱落的小零件，拆解维护时不会出现零件掉落进柜体内部影响电气设备运行的情况。
