方形叠层9V块状供电电池结构设计

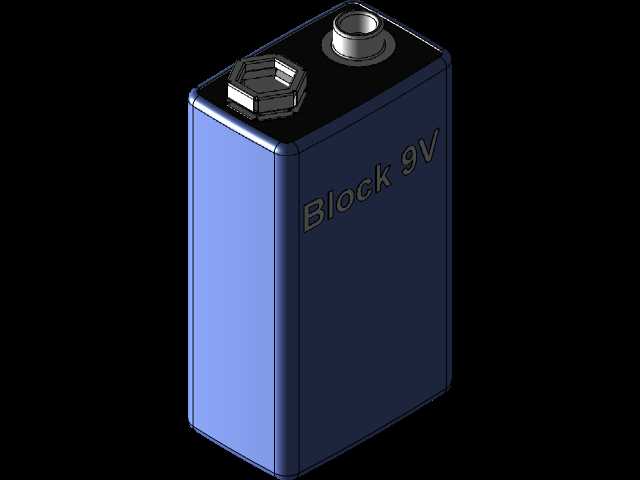

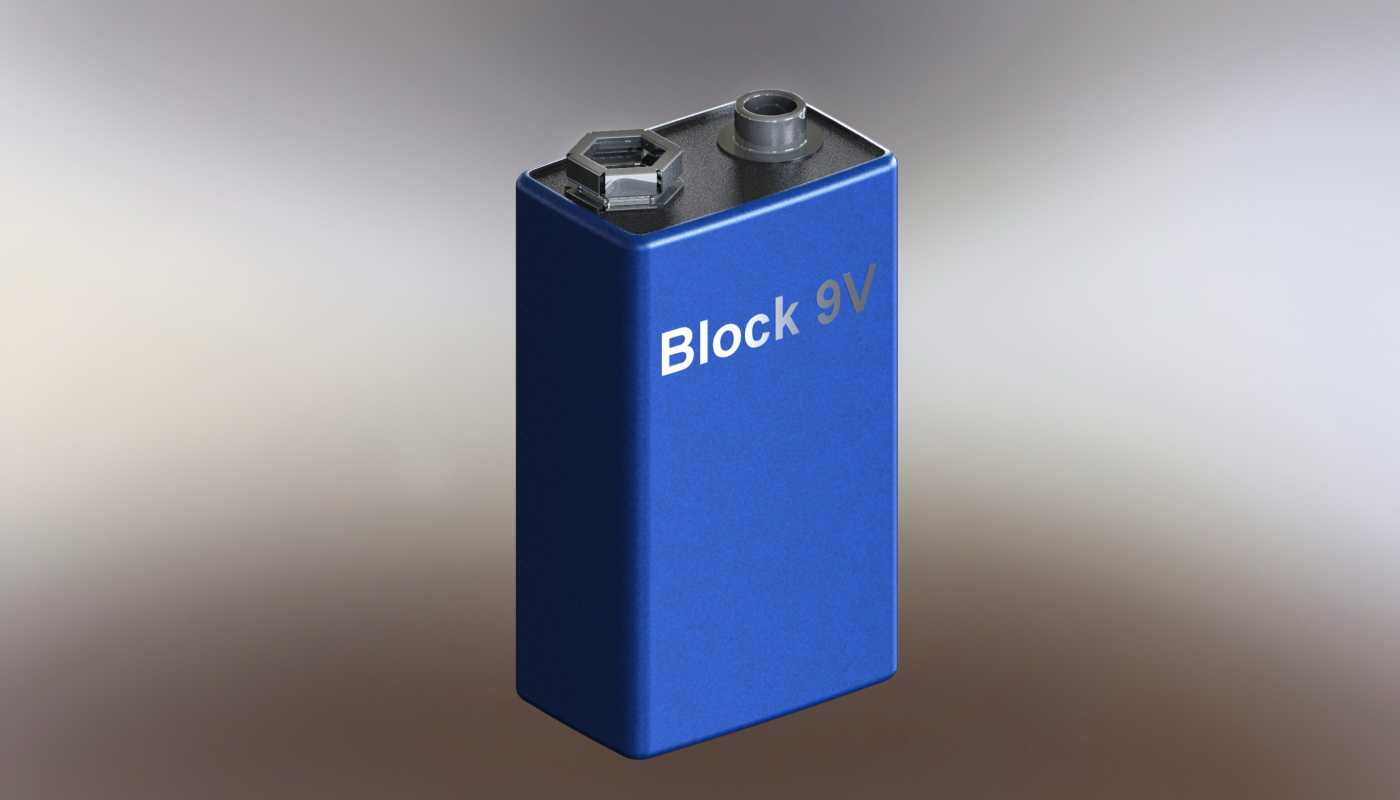

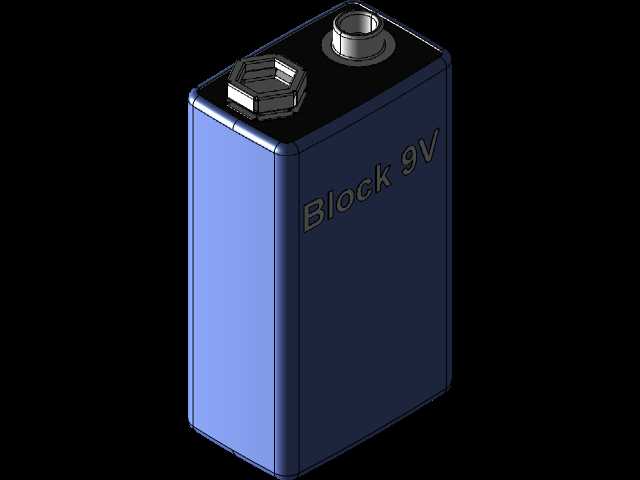

这款块状9V供电单元的结构设计，首先要兼顾便携检测设备、手持工业仪表的紧凑安装需求，这类设备往往内部空间局促，对供电模块的外形规整度、安装定位精度有明确要求，不能出现突出结构干涉周边电路板或外壳筋位。从实际使用场景出发，这类9V块状电池常应用在便携式万用表、工业烟雾报警器、小型无线传感节点、手持测温仪这类需要稳定小功率直流供电的设备上，既要保证插拔更换的便捷性，也要避免长期使用后电极接触不良的问题。设计时优先采用规整的长方体主体构型，外壳做小圆角过渡，既不会在设备仓内形成卡滞，也能提升外壳的抗跌落冲击能力，顶部的两个电极接口采用差异化的凸台结构，区分正负极位置，从结构上防反插，避免用户装反电池烧毁设备电路。电极部分的金属嵌件做了埋入式设计，嵌件与塑料外壳的结合面做环形止退槽，防止多次插拔后电极出现松动偏移，电极的外露高度严格匹配通用9V电池仓的弹片接触行程，既不会因为外露过短导致接触虚接，也不会因为过高导致电池装入仓体时被弹片顶歪。主体外壳的壁厚控制在均匀1.2mm，既满足日常使用的结构强度要求，也能最大化内部电芯的容纳空间，外壳表面做细微的磨砂纹理处理，增加插拔时的摩擦力，方便用户从紧凑的电池仓内取出电池。顶部除了两个功能电极外，额外设置的六角形定位凸台，是为了匹配部分带定位卡槽的工业设备电池仓，装入后可以限制电池的周向转动，即使设备出现剧烈振动、跌落的情况，电极也能始终保持与弹片的可靠接触，不会出现瞬断的问题。设计过程中还考虑了批量生产的工艺性，外壳采用上下壳超声波焊接的装配方式，焊接筋沿壳体内侧整圈布置，焊接后没有外露的拼接缝隙，既能防止日常使用中汗液、潮气渗入内部腐蚀电芯，也能避免电芯出现漏液时向外渗漏腐蚀设备内部结构。整体外形尺寸完全遵循通用9V叠层电池的安装边界，长度、宽度、高度的公差控制在±0.1mm范围内，可以直接替换市面上同规格的块状9V电池，不需要对原有设备的电池仓做任何结构修改，适配性覆盖绝大多数使用标准9V供电的工业、民用便携电子设备。在结构强度校核阶段，针对1米高度自由跌落的工况做了结构优化，外壳的边角位置做了局部加厚处理，内部电芯与外壳之间预留0.3mm的缓冲间隙，填充轻质缓冲泡棉，避免跌落时电芯受到刚性冲击损坏。电极的接触电阻设计值控制在50毫欧以内，大电流脉冲放电时不会出现明显的压降，满足部分带无线传输功能的传感设备瞬间大电流供电的需求。
