四管路管内换热电池结构设计方案

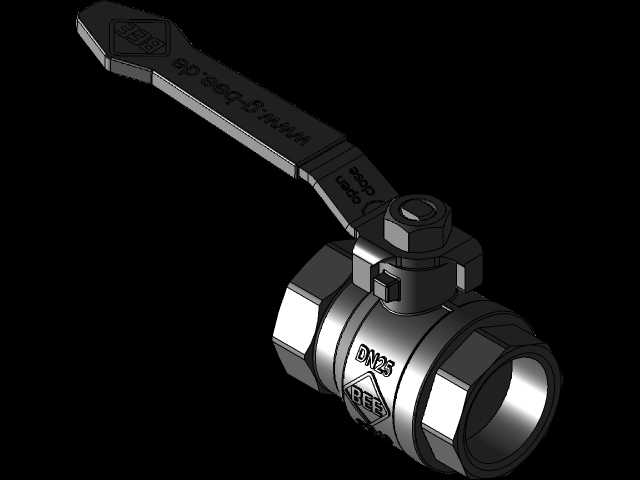

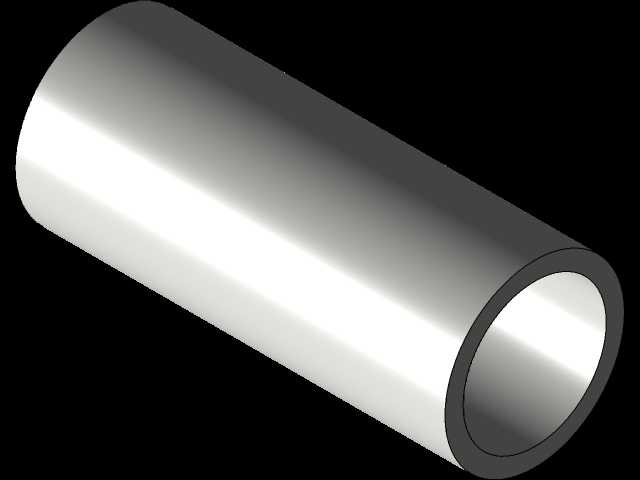

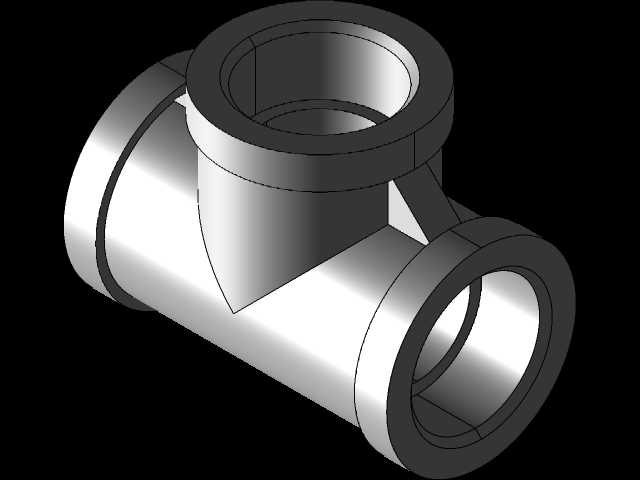

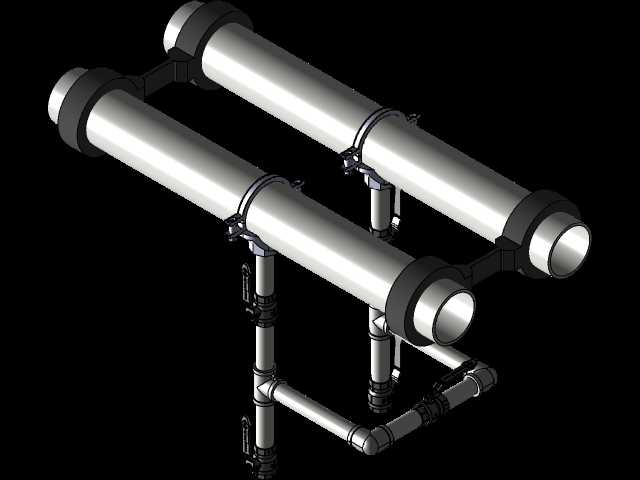

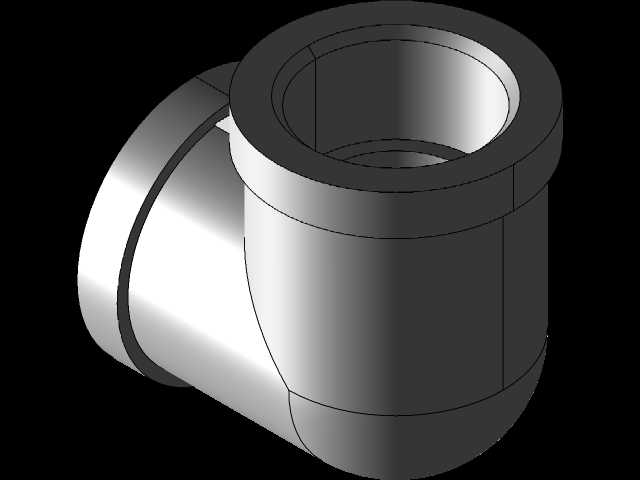

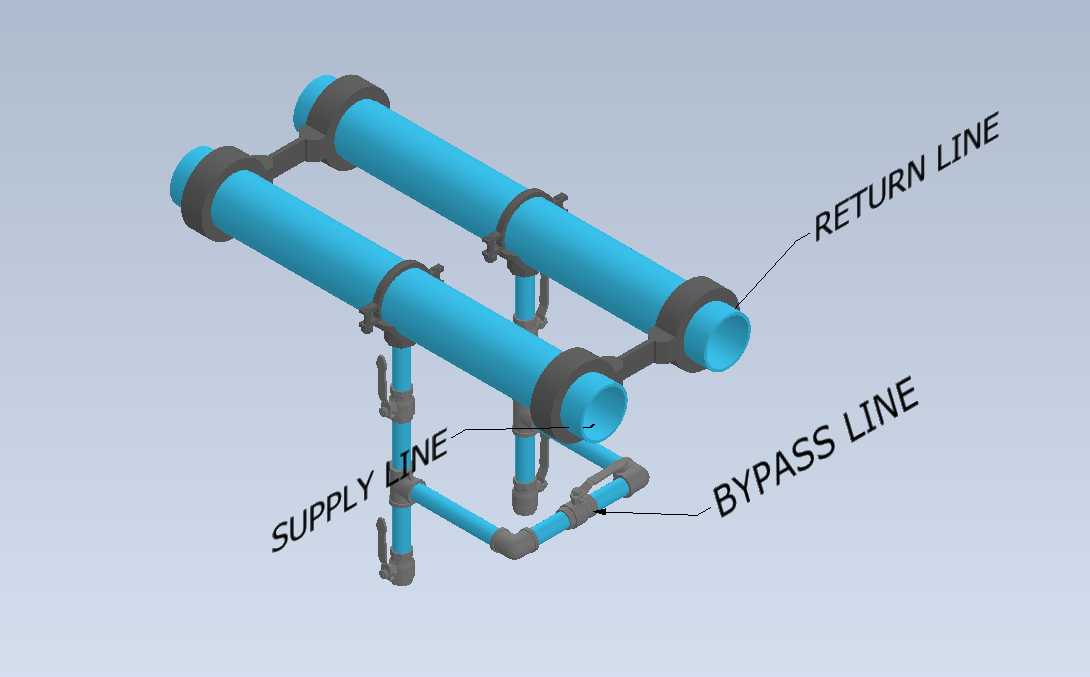

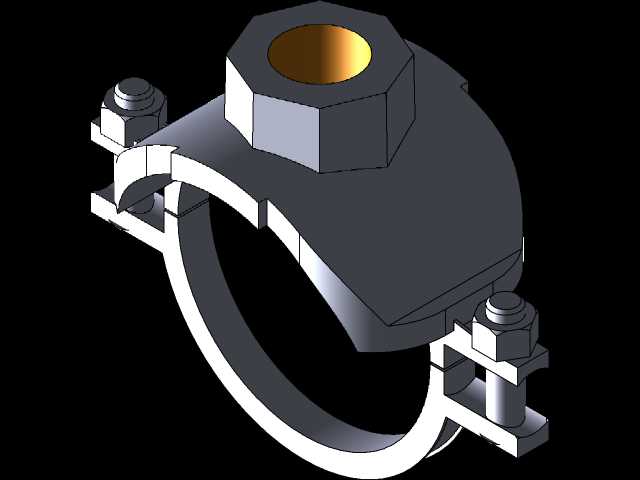

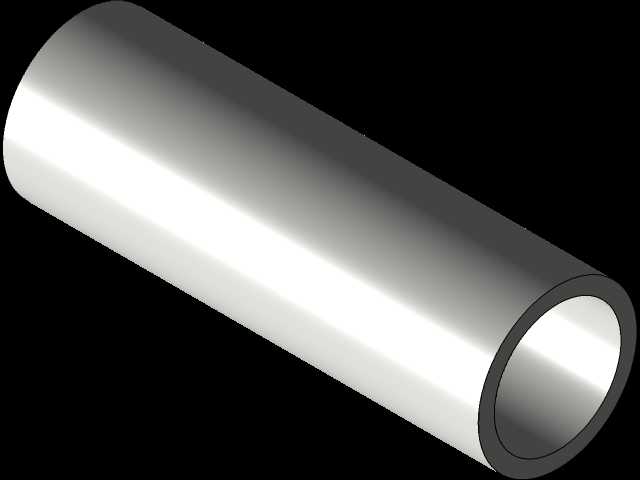

该结构针对管内集成式换热储能场景设计，核心解决密闭管路空间内电芯的温度均衡控制问题，常见于长距离流体输送配套储能、工业管廊内嵌供电模块、地下管线监测设备供电单元等场景，这类场景没有额外的设备安装空间，需要将储能单元直接集成在输送管路内部，同时借助管路内流动的介质完成电芯的温度调控，避免电芯在密闭空间内积热引发性能衰减或安全隐患。结构采用双主路并行的管路布局，两条平行的主筒体作为电芯的承载腔体，内部可沿轴向排布多组圆柱电芯，电芯与筒壁之间填充导热介质，将电芯工作产生的热量直接传导至筒体壁面，再通过筒壁与管内流动的换热介质完成热交换，不需要额外加装散热风扇或外置散热翅片，完全适配管路内部的密闭安装环境。主筒体两端采用快装式密封端盖结构，端盖与筒体之间采用径向密封结构，既可以隔绝管内流体侵入电芯腔体，也能在后期维护时快速拆卸更换内部电芯，不需要整体切割管路，大幅降低现场运维的工作量。两条主筒体之间设置连通支架，支架一方面承担两个筒体的结构固定作用，避免管路内流体冲击导致筒体移位，另一方面集成了旁通管路的接口，旁通管路从供液主管路引出小流量流体，直接冲刷两个筒体的连接段位置，解决并行筒体中间区域流速低、换热效果差的问题，让整个筒体表面的换热系数保持均匀，避免局部电芯温度过高。供液管路与回流管路分别对应两组主筒体的介质流向，流体从供液端进入后，一部分沿主筒体外侧环隙流动带走筒体热量，另一部分通过旁通管路进入两个筒体之间的间隙区域，最终汇合后从回流端流出，整个流道没有锐角突变区域，流体阻力控制在常规管路输送的允许范围内，不会对原有管路的输送效率造成明显影响。安装边界上，该结构整体采用同轴布局，最大外径与适配的输送管道内径保持10mm的安装间隙，方便整体推入管道内部完成固定，两端的连接法兰与原有管路的法兰尺寸完全匹配，不需要对原有管路做额外改造即可直接替换安装，结构整体的轴向长度可根据电芯容量需求做模块化调整，单组模块的长度控制在1.2米以内，避免过长导致安装时出现卡滞。设计过程中重点校核了筒体的承压能力，确保结构可以承受管路内1.6MPa的工作压力，同时对旁通管路的通径做了多次仿真优化，将旁通流量控制在总流量的5%以内，既保证中间区域的换热效果，也不会因为旁通流量过大影响主路的输送能力，电芯的走线从端盖的密封接线端子引出，直接连接管外的监测或供电设备，接线位置的密封等级达到IP68，完全满足地下、潮湿管路内的使用要求。
