台锯围栏快速锁紧固定夹具结构

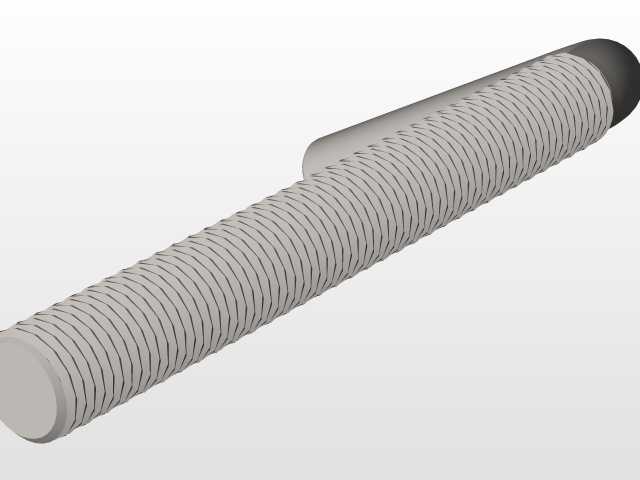

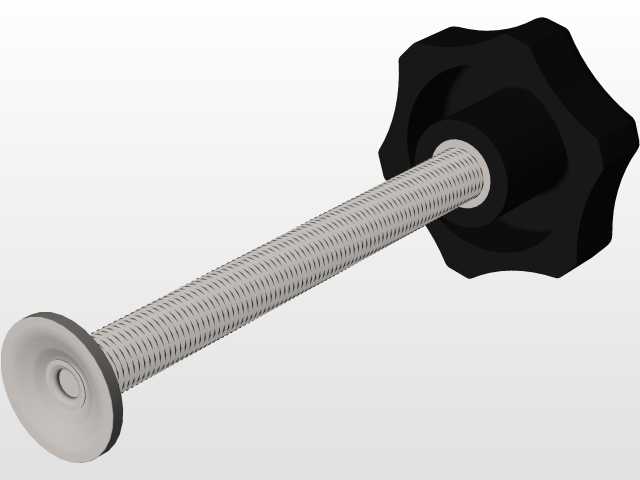

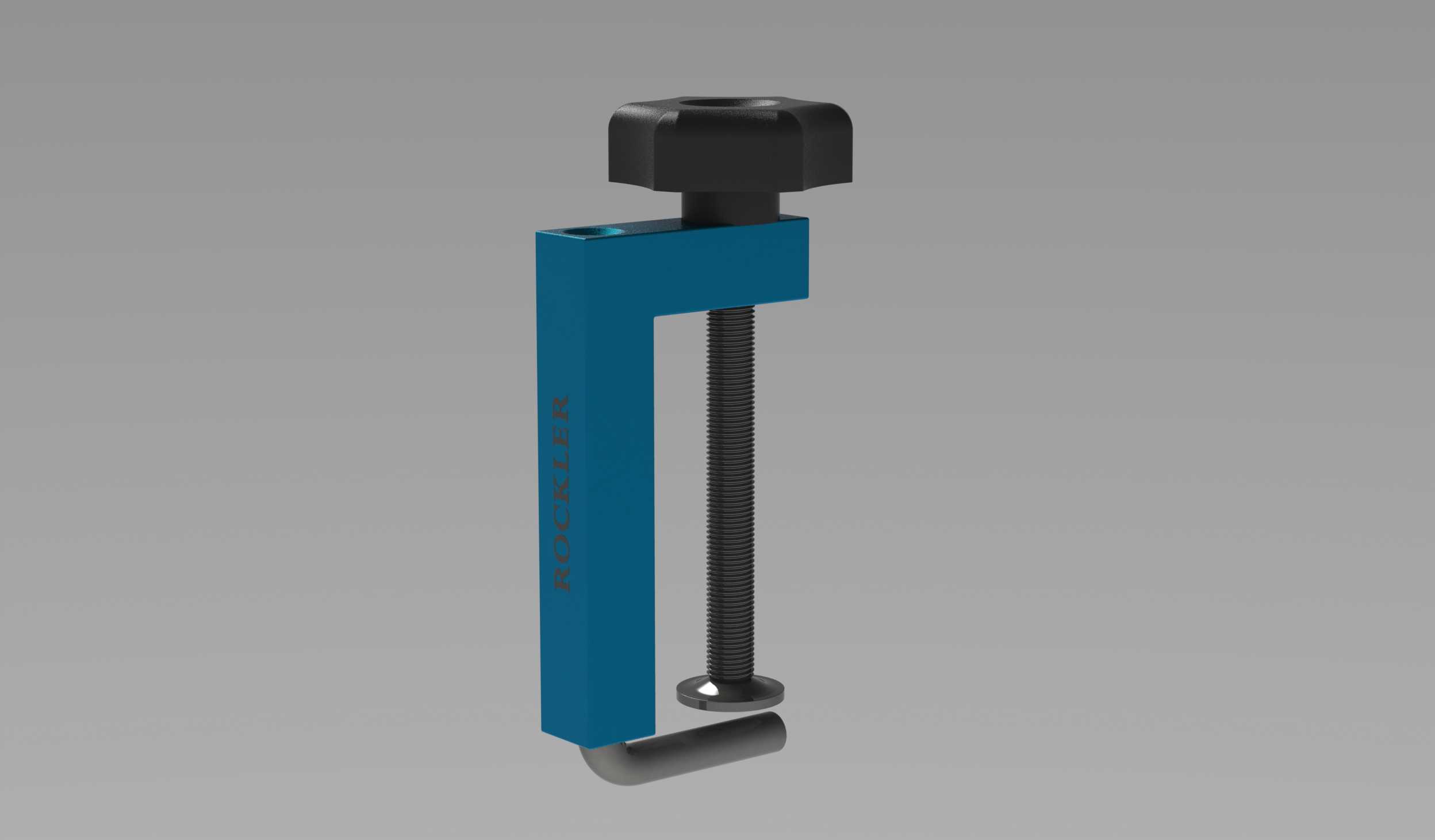

这款台锯围栏锁紧夹是木工台锯作业中配套的核心定位辅件，主要用于台锯导尺围栏的快速锁止固定，解决常规台锯围栏锁紧操作繁琐、定位偏移的实际作业痛点。在实际木工作业场景中，台锯的纵向围栏是板材开料、定尺裁切的核心定位基准，常规的翼形螺丝锁紧方式需要操作人员弯腰拧动多圈螺丝，每次调整围栏位置都要花费数秒时间，批量裁切作业时反复调整会大幅降低作业效率，且锁紧力不足时裁切过程中围栏受板材挤压容易出现偏移，直接导致裁切尺寸超差，甚至引发板材反弹的安全隐患。这款锁紧夹采用G型夹的基础结构形态，主体为一体式弯折的型钢架结构，架体一侧加工有贯通的螺纹孔，配套梯形传动螺杆，螺杆顶端设置大尺寸的星形旋钮，底端设置可转动的压头，架体下端设置横向的承托勾边。设计过程中优先考虑操作的便捷性，星形旋钮的外径设置为40mm，操作人员无需借助工具，单手即可完成旋钮的拧动操作，螺杆采用Tr8×2的梯形螺纹，螺距较大，仅需旋转3-4圈即可完成从松开到锁紧的全行程动作，相比普通细牙螺丝锁紧效率提升60%以上。架体的开口尺寸适配市面上主流台锯的围栏导轨厚度，开口净宽设置为50mm，可卡接在厚度12-45mm的导轨边缘，安装时无需对原有台锯结构做任何改造，直接将夹体卡入导轨侧边，下端勾边卡在导轨下沿，上端压头对准围栏的定位边，拧紧旋钮即可完成固定。压头与螺杆之间采用间隙配合的转动连接结构，锁紧过程中压头不会随螺杆转动，避免压头旋转摩擦刮花围栏的金属表面，同时压头端面加工有细密的防滑网纹，锁紧后与围栏接触面的静摩擦力可达200N以上，足以抵抗板材裁切过程中对围栏的侧向推力，保证裁切过程中围栏位置无偏移。夹体主体采用45号钢冲压弯折成型，表面做喷塑防锈处理，螺杆采用45号钢调质处理，表面发黑防锈，整体结构无易损小件，长期在木屑弥漫的木工车间环境中使用也不会出现卡滞、锈死的问题。在实际使用中，除了台锯围栏的锁紧场景，该夹具也可临时用于小型工件的台钻定位、木工拼板临时固定等场景，属于通用性较强的工装锁紧件。结构设计上规避了传统G型夹行程短、操作费力的缺陷，将锁紧行程集中在台锯围栏常用的调节区间内，没有多余的无效行程，操作人员调整围栏位置时，仅需稍微松开旋钮即可滑动围栏，到位后单手拧动旋钮半圈即可完成预紧，再拧一圈即可达到额定锁紧力，整个调整过程无需双手配合，单人即可快速完成定尺裁切的定位操作。夹体的竖直段长度设置为120mm，安装后不会突出台锯工作台面过多，避免干涉板材的推送路径，下端勾边的厚度设置为5mm，可卡入绝大多数台锯导轨的下沿卡槽内，不会出现夹体滑脱的问题。
