小型拖挂式旅居露营拖挂车结构设计

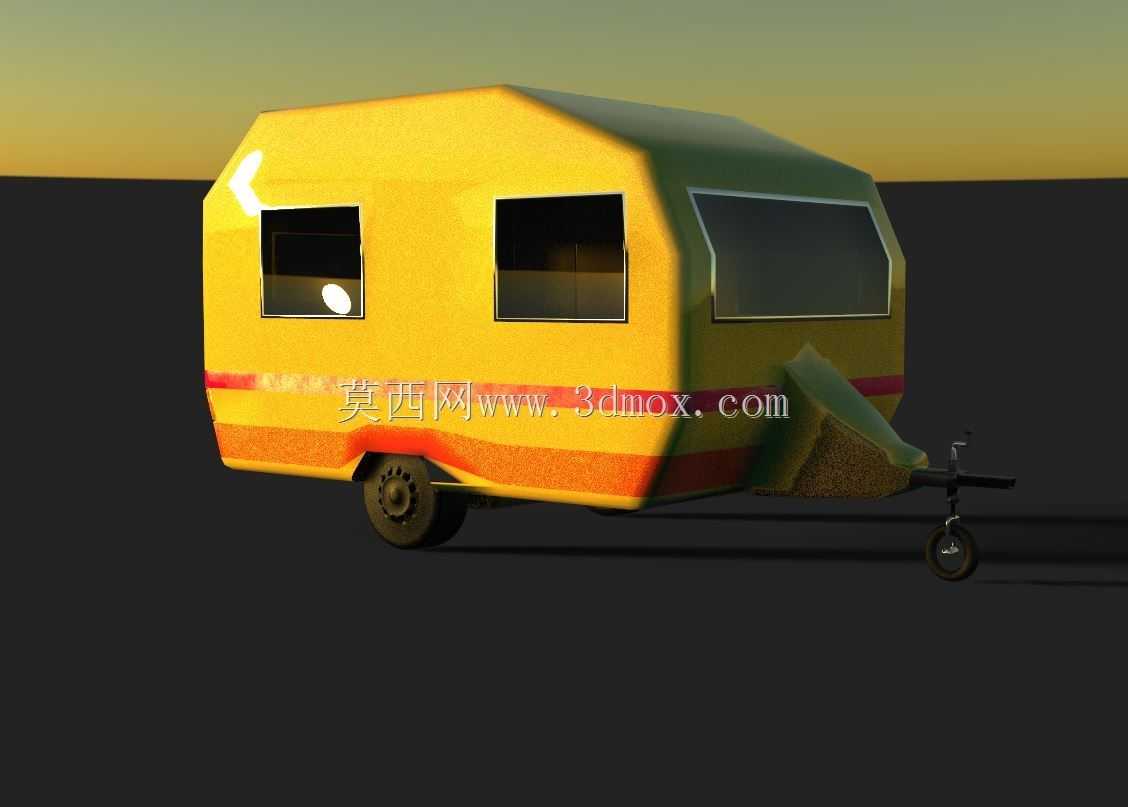

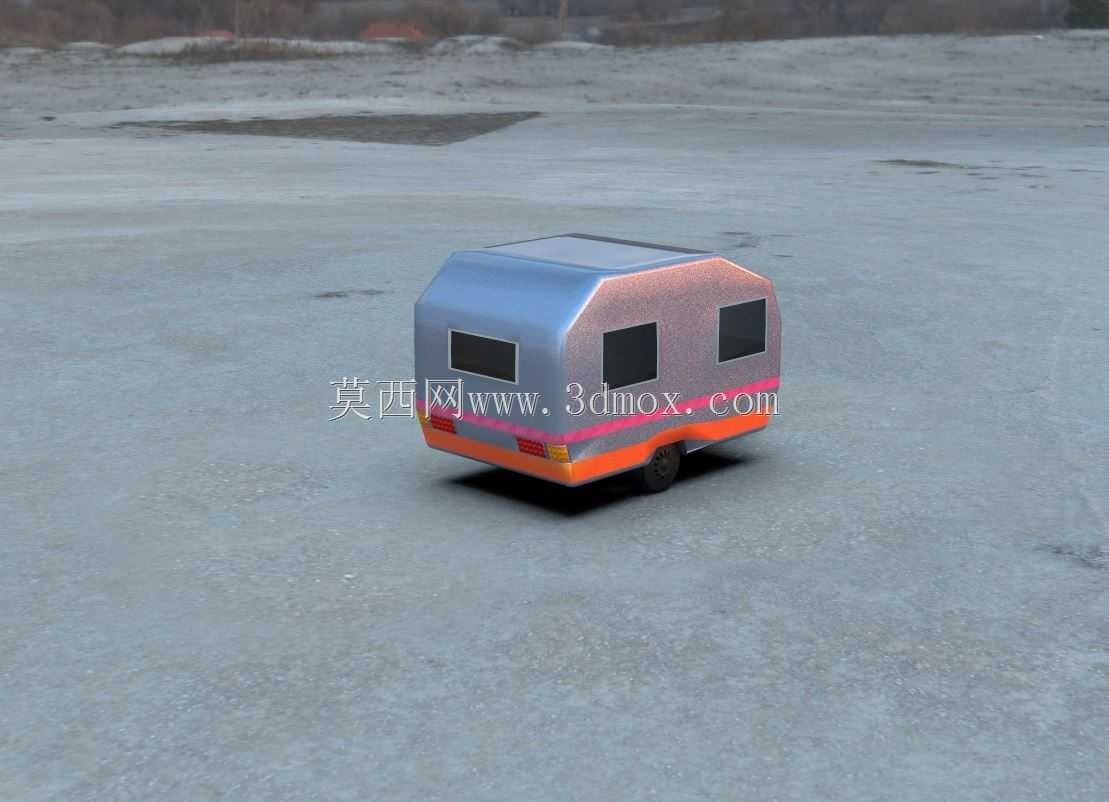

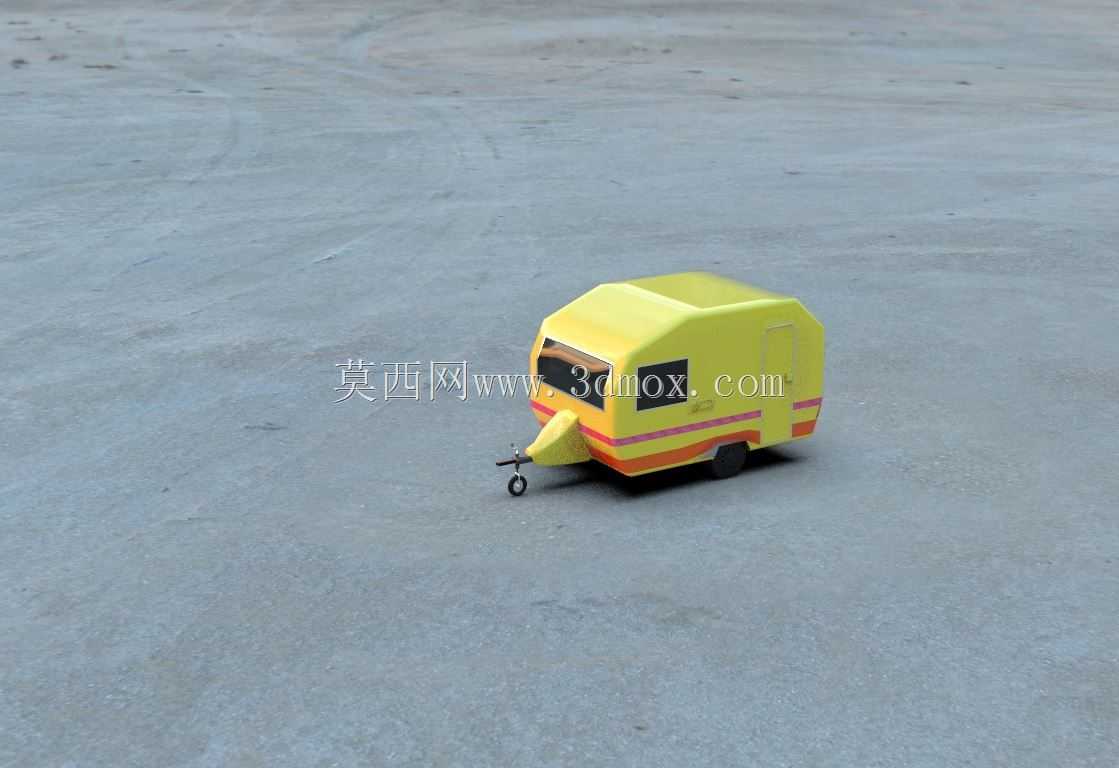

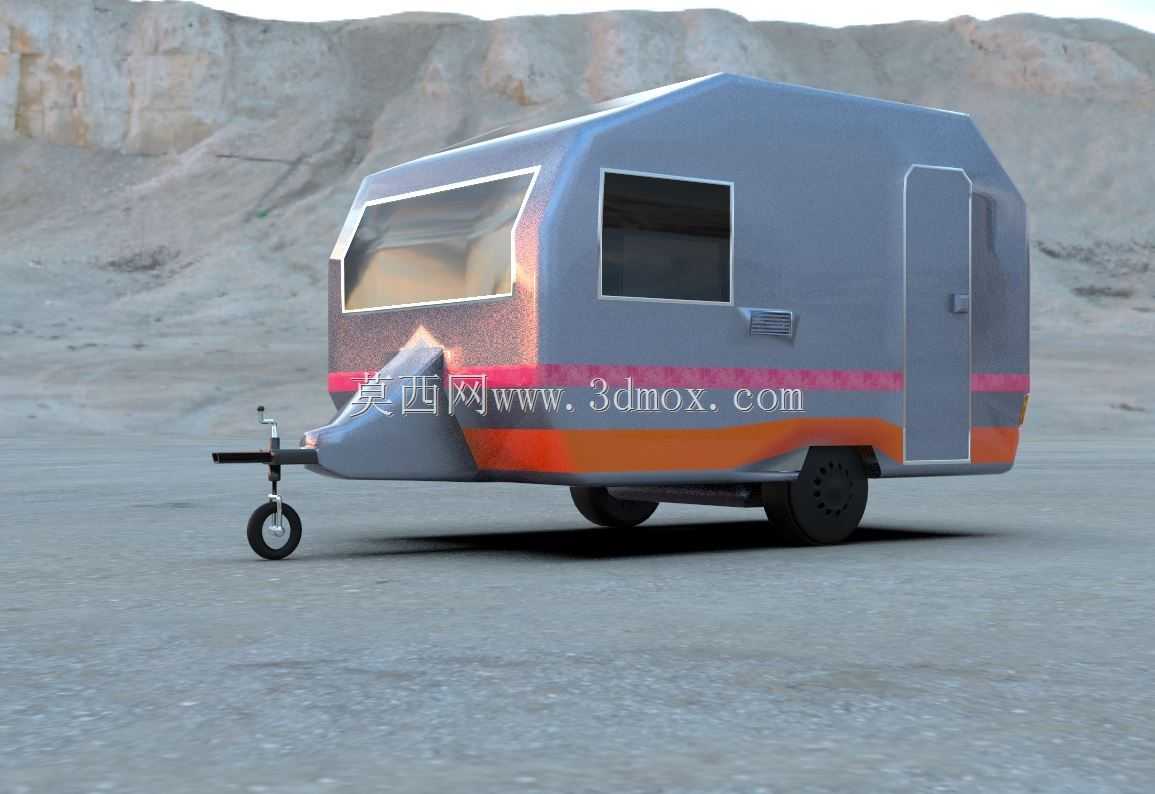

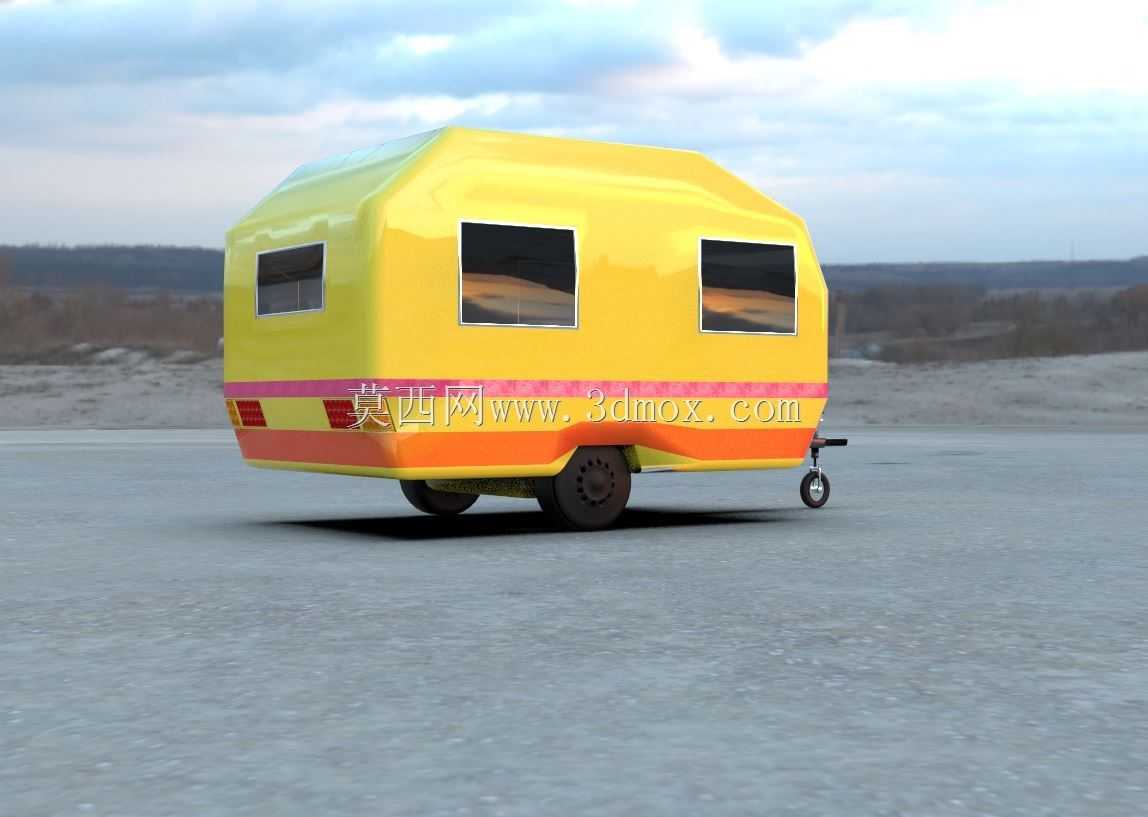

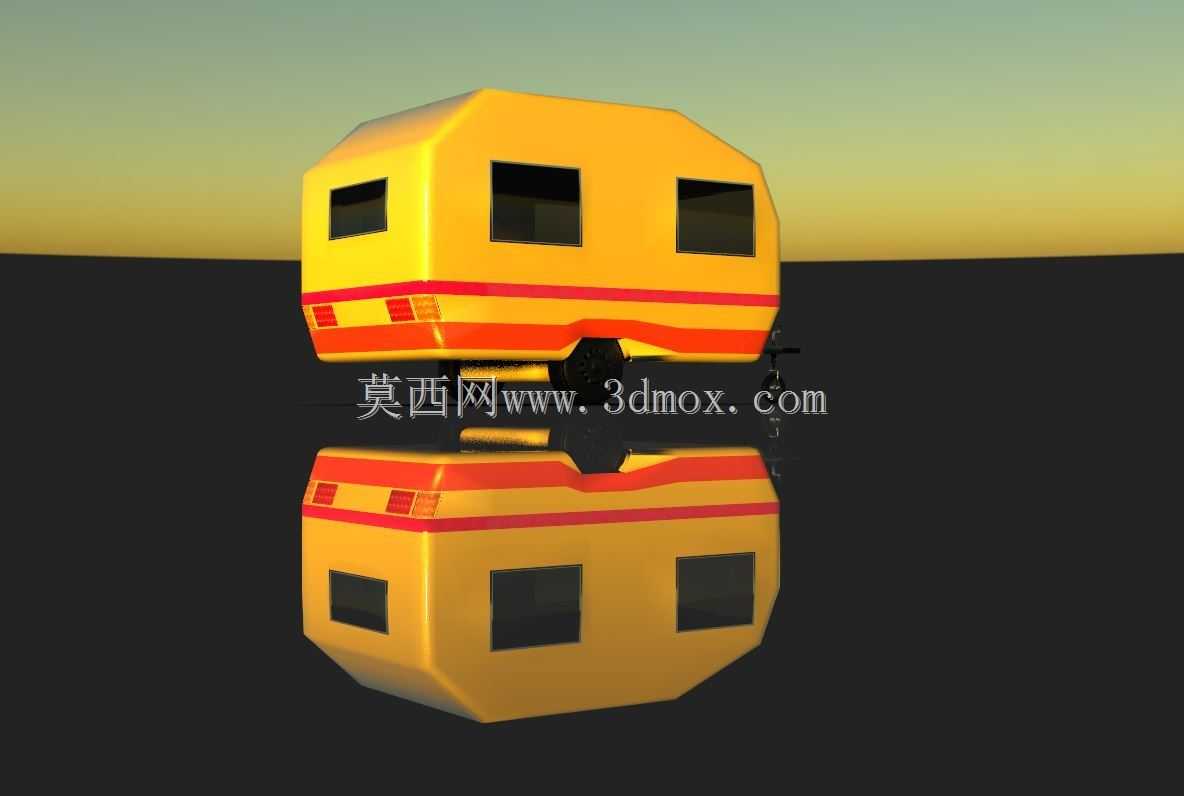

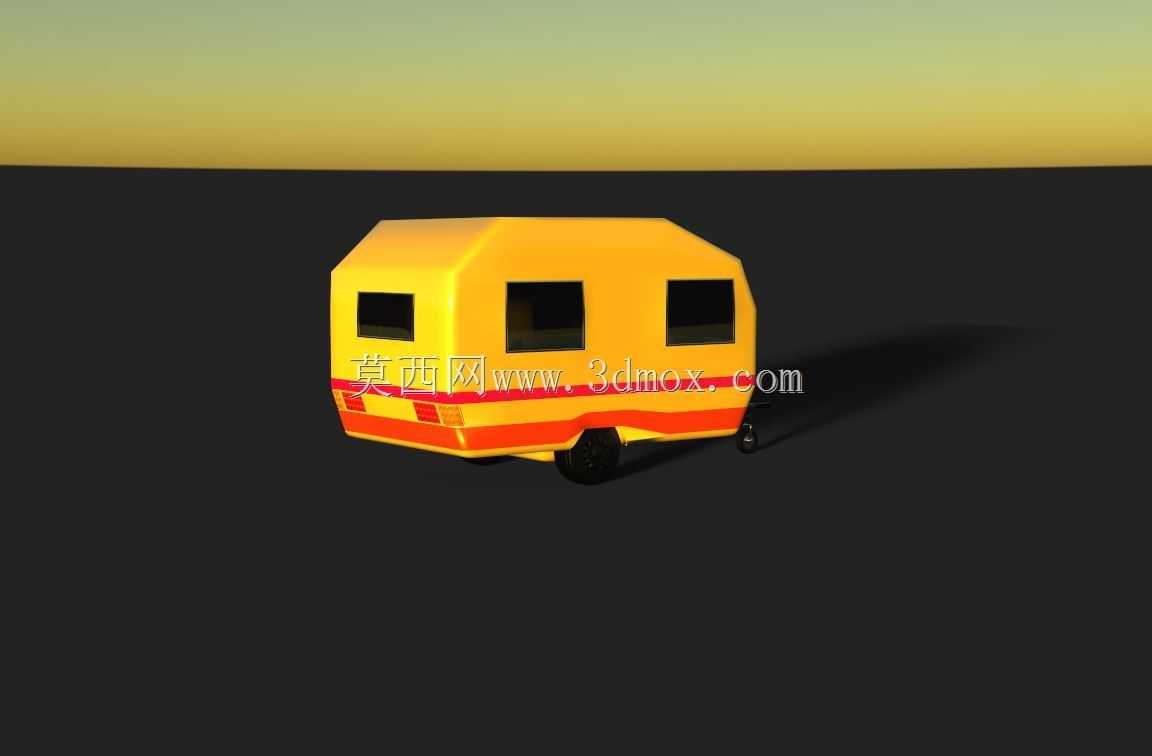

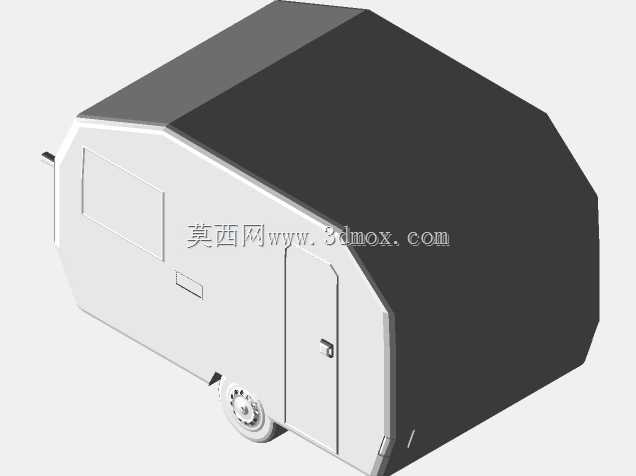

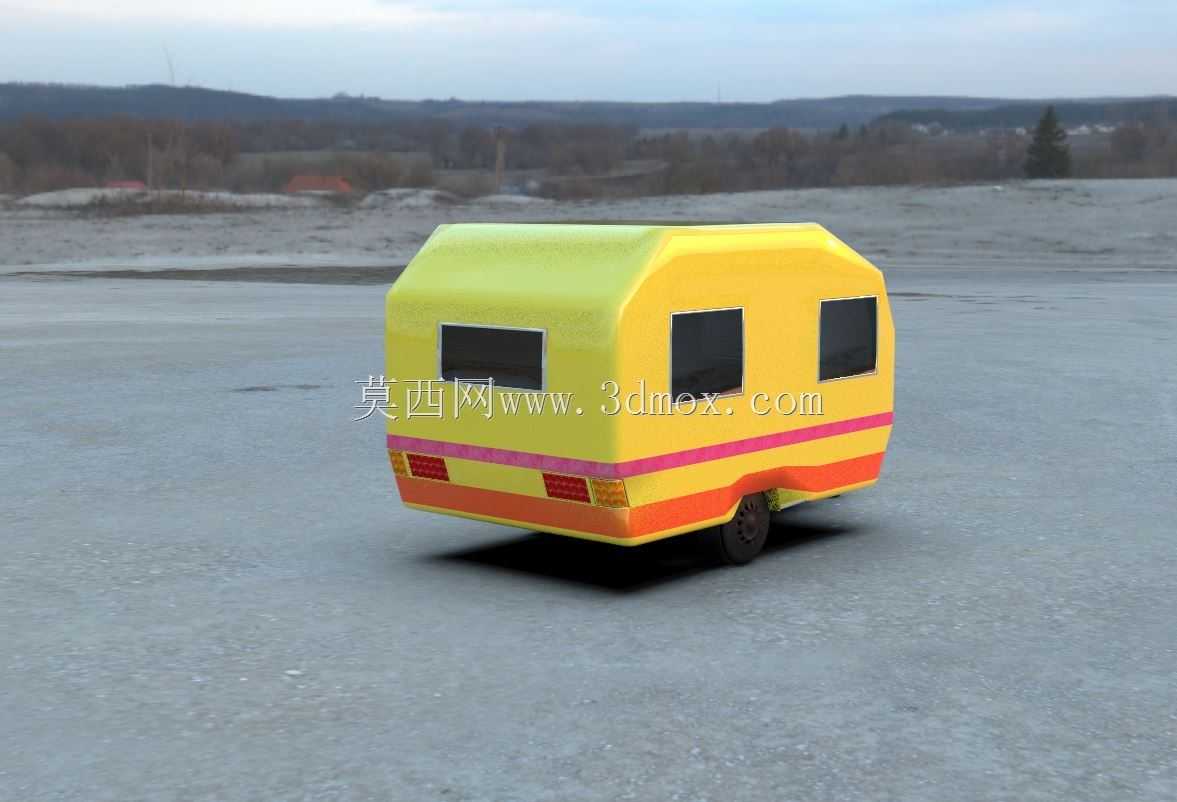

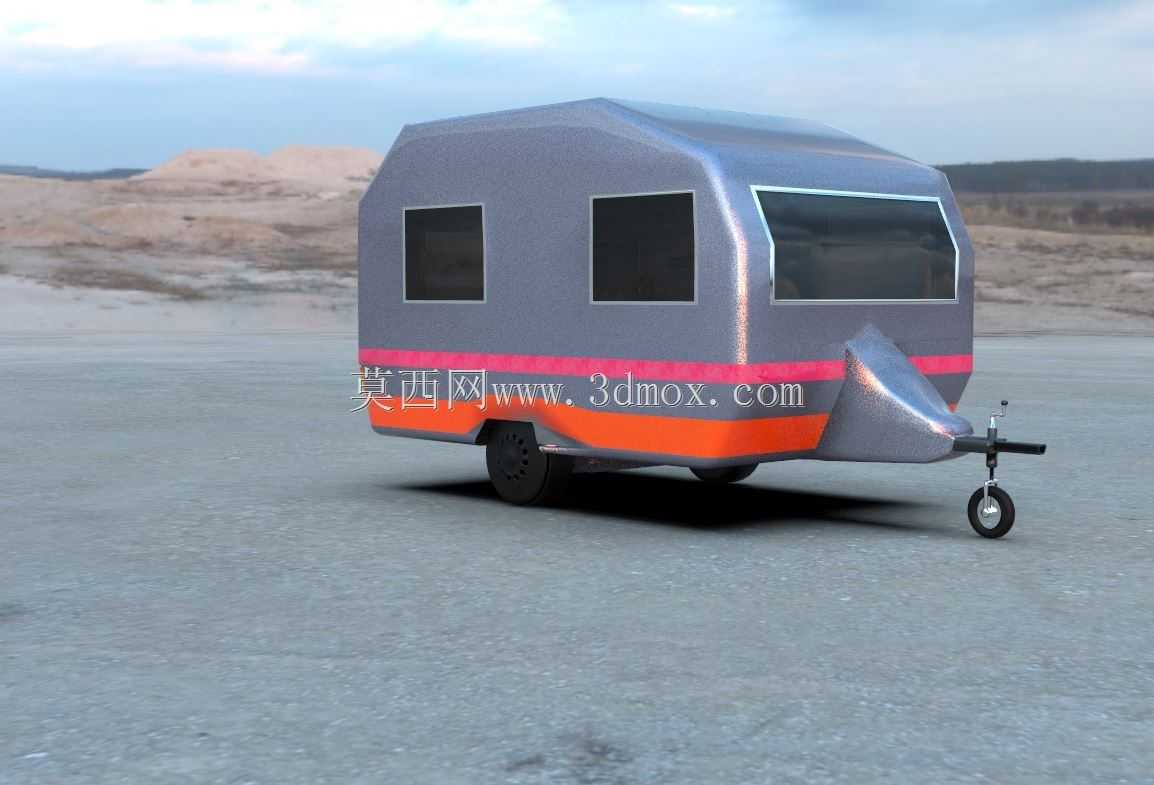

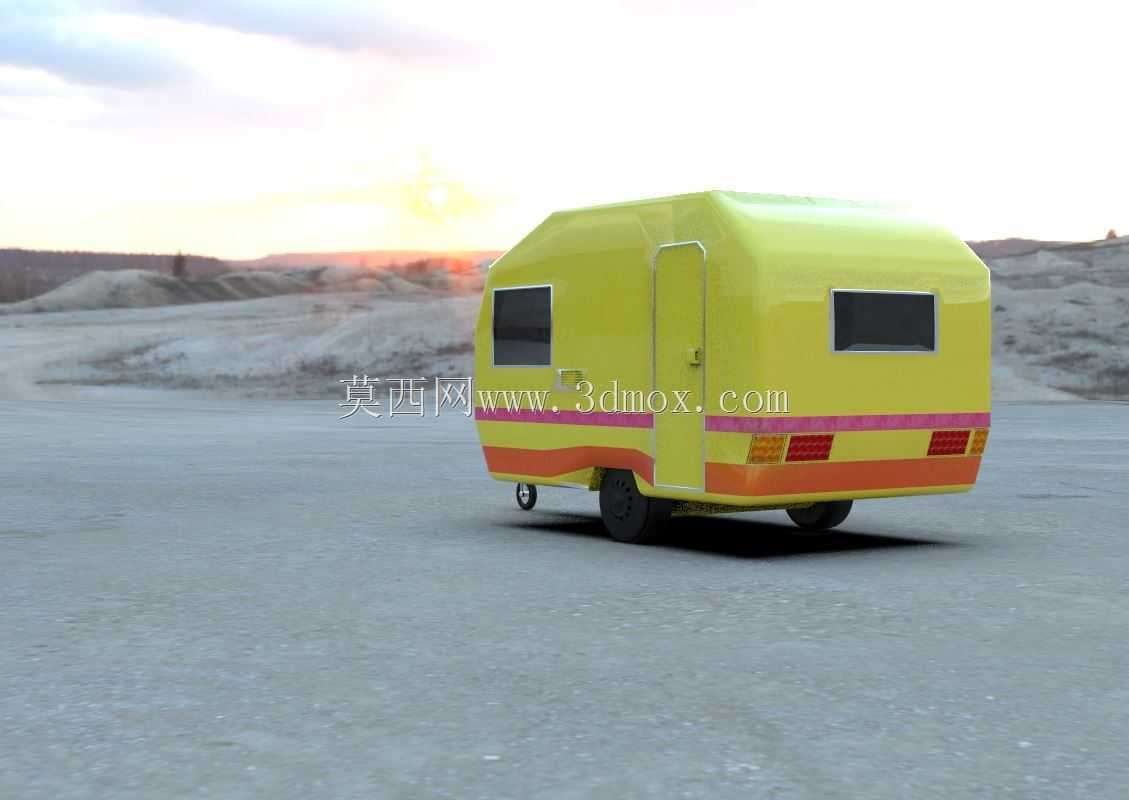

这款小型拖挂旅居车的结构设计，核心围绕短途户外露营的轻量化使用需求展开，区别于大型旅居拖挂的冗余配置，整体设计优先控制整备质量，适配多数家用SUV甚至紧凑型轿车的拖拽资质要求，无需额外升级车辆拖拽改装件即可完成接驳。从实际使用场景来看，这类小型拖挂主要面向2-3人的周末近郊露营、短途跨区域户外出行需求，无需承担长期长途旅居的功能负载，因此在舱体布局上做了针对性的取舍：舱体前部预留三角牵引连接结构，匹配标准50mm球头拖挂接口，安装时仅需确认牵引车后保险杠的拖挂安装点离地高度在35-42cm区间即可完成接驳，无需额外调整拖挂支腿高度，驻车时前部导向轮配合后部两个固定支腿即可完成水平调平，单人操作耗时不超过5分钟。舱体外形采用大圆弧过渡的一体式舱壁设计，一方面降低行驶过程中的风阻系数，减少高速拖拽时的燃油额外消耗，另一方面圆弧边角能够避免野外驻车时的磕碰损伤，舱壁外侧下部设置橙色防撞饰条，既能够在行驶过程中提升侧方辨识度，也能阻挡行驶中车轮带起的碎石直接击打舱壁漆面。舱体侧面设置两扇固定观景窗，前部采用大倾角全景前窗，驻车时能够获得更好的视野，行驶过程中前窗的倾角设计也能快速引导气流，减少风噪传递到舱内。底盘部分采用承载式钢框架结构，轮距设置为1450mm，匹配普通小尺寸拖车专用轮胎，轮胎外侧未突出舱体宽度，在狭窄非铺装路面会车、穿行林间露营点时能够减少剐蹭风险，底盘框架预留了清水箱、便携蓄电池的安装位，用户可根据自身出行需求选装对应配件，无需对底盘结构做打孔改装。舱内净高控制在185cm，满足多数成年人直立活动的需求，内部布局可灵活组合折叠床铺与小型操作台，无需设置固定厨卫结构来挤占宝贵的舱内空间，整体设计完全围绕轻量化、高通过性、易操作的核心诉求，适配普通户外爱好者的露营使用需求，没有过度追求冗余功能带来的不必要重量增加。
