罐车IBC吨桶装卸转运作业工位装置

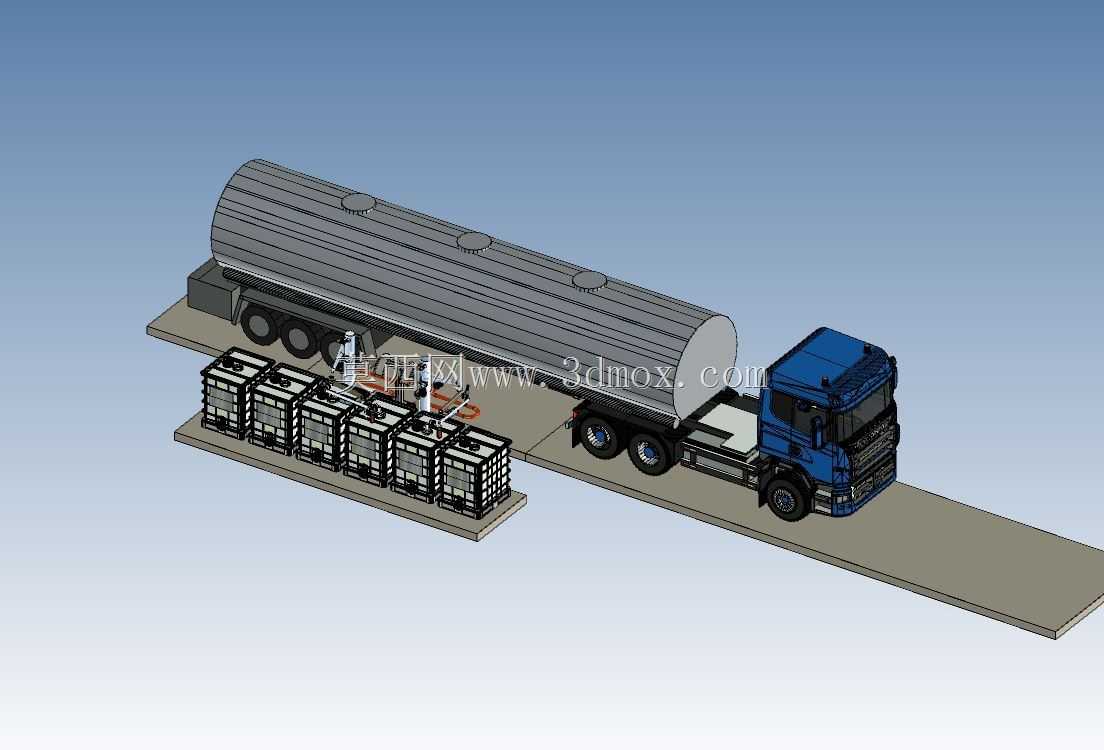

这套装置针对液态物料公路罐车与IBC集装桶之间的中转装卸场景设计，常见于化工原料仓储区、危化品物流中转站、散装流体分装厂区，解决罐车无法直接对接小批量分装容器、多桶同步装卸效率低的现场作业痛点。整套工位沿罐车停靠的硬化站台布置，站台边缘预留罐车停靠的安全距离，停靠区域对应罐车罐体卸料口的位置，设置可微调的对接管路支架，适配不同轴距罐车的卸料口高度差，避免管路强行对接产生的密封失效风险。站台平面上排布的IBC吨桶承载位，每个承载位都设置了定位挡边，吨桶落位后桶顶进料口刚好对准卸料支管的出口，无需反复挪动吨桶调整位置，单排可同时放置六个标准IBC吨桶，支管上设置独立的通断控制阀，可单独控制任意一个桶的进料进度，避免单桶满溢后物料泄漏。设计阶段优先考虑作业的安全性与操作便利性，卸料管路沿站台侧边的管架排布，避开人员行走的操作通道，管架高度控制在人体站立操作的舒适区间，阀门操作手柄朝向通道侧，操作人员无需探身到桶组间隙内即可完成开关操作。罐车停靠侧的站台边缘设置防撞橡胶条，避免车辆靠台时刮蹭站台结构，同时预留了车辆驻车后的防溜车挡块安装位，装卸作业时挡块嵌入轮胎前后的地面卡槽，杜绝车辆意外移位拉断管路的风险。整套装置的安装边界严格匹配标准公路罐车的外廓尺寸，站台长度覆盖半挂罐车的罐体卸料段长度，宽度方向预留吨桶转运叉车的作业通道，吨桶放置区的地面做了防滑与导液槽设计，一旦出现物料滴漏可沿导液槽汇入收集池，避免污染作业区域。管路系统设计时兼顾了不同粘度流体的输送需求，支管管径匹配IBC桶的进料口通径，减少进料时的流体飞溅，管路上预留了快速接头接口，可根据物料特性换装不同材质的密封件，适配常规化工流体、食用油类、非强腐蚀液态物料的中转作业。工位整体布局没有冗余结构，所有构件都服务于装卸作业的效率与安全，操作人员可在完成罐车对接后，同步监控多个吨桶的进料状态，相比单桶逐个对接卸料的作业模式，能大幅缩短罐车在站的停靠等待时间，提升物流中转的周转效率。
